LZZBJ12-10Q电流互感器

厂商 ：福建众杰汇电气有限公司

福建 福州
  • 主营产品：
  • 高压开关柜绝缘件
  • 高压带电显示器系列
  • 环网柜顶扩母线连接器
联系电话 ：13950430826
商品详细描述

一、产品用途及特点

LZZBJ12-10B电流互感器供50Hz、10KV及以下电力系统操作电能计量、电流测量与监视及继电保护用。
本产品为全封闭支柱式结构，采用环氧树脂浇注绝缘。
外绝缘爬电比距满足Ⅱ级污秽等级要求。
产品执行GB1208—97《电流互感器》标准。

二、产品使用环境

LZZBJ12-10B电流互感器额定二次电流：5A
额定绝缘水平 一次对二次及地 11.5／42／75kV
负荷功率因数：COSφ=0.8(滞后)
局部放电水平：≤20PC
仪表保安系数：≤10
额定一次电流、准确级组合及额定输出、短时热电流额定值：

三、技术参数

额定一次电流(A) 准确级 组合 额定输出(VA) 准确限值系数 短时热电流(KA有效值) 动稳定电流(KA峰值)
0.2S 0.2 0.5 10P
20-200 0.2S/10P
0.2/10P
0.5/10P 		15 15 20 30 10 200I1n 500I1n
300 45 110
400 15 15 30 40 50 120
500 63 130
600
800
1000
1200
1500 20 20 40 60 80 140
2000
2500 100 180
3000
3150

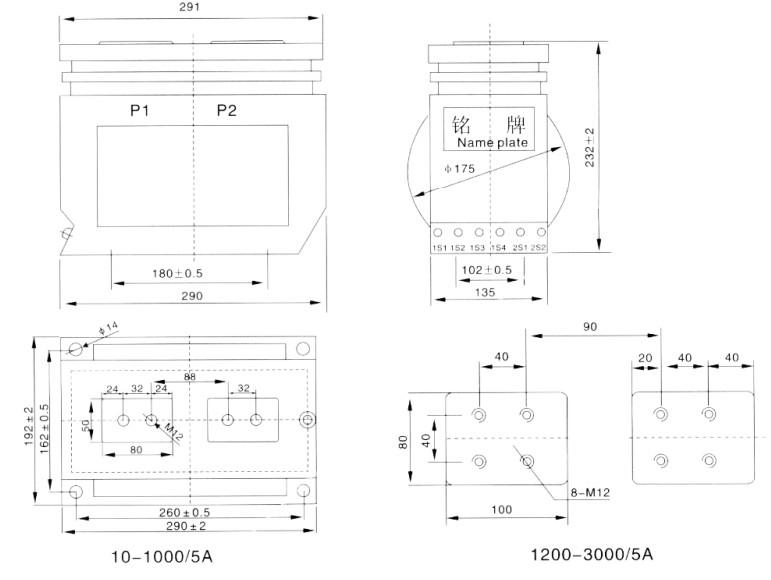

 四、LZZBJ12-10电流互感器外形及安装尺寸
