商品详细描述

供应KPJ-5T港口装备轨道平车/轨道平板车



温馨提示:此台车为我公司生产的KPJ-5T有轨电动平车。

工作原理


    KPJ-5T港口装备轨道平车/轨道平板车KPJ系列轨道平车是卷缆供电式台车,主要是将交流380V电缆线给交流电机提供动力,来使平车前进、后退、调速等。


选型参考


    KPJ-5T港口装备轨道平车/轨道平板车KPJ系列电动平板车主要适用于任意吨位,工作强度不受限制,一般适合一天工作时间不受限制的工作场合。


优势


KPJ-5T港口装备轨道平车/轨道平板车此系列电动平车可实现普通轨道运输,使用频率极高,恶劣环境、高温环境,工作时间不受限制,具有一定的爬坡能力,两台电动平车可实现同步运行,实现24小时不间断工作。


技术参数表


平车型号 KPJ-5T 备注
额定载重量(t) 5
台面尺寸(mm) 3500*2000*550 车架部分全部为钢板焊接而成,梁式结构
轮距(mm) 2500
轨内侧距(mm) 1435
车轮直径(mm) Ф300 轴承为洛阳轴承厂
车轮数量 4
离地间隙(mm) 50
运行速度(m/min) 0-25 减速机采用硬齿面减速机
续航里程(Km) 1.5
运行长度 25
最大轮压(KN) 25.8
参考重量 3.5
交货期(天) 30
荐用道轨型号 P18
非标定制:1、载重量、台面尺寸 2、平车部件均可由客户指定


近期销售业绩表


省份 公司名称 系列 规格型号 数量 单位 运行状况
河北省泊头市 河北贝广电力设备有限公司 电缆卷筒供电电动平车 KPJ-20T 2 良好
河南省郑州市 郑州大方重工机械有限公司 电缆卷筒供电电动平车 KPJ-30T 2 良好
重庆市 重庆康耀机械有限公司 电缆卷筒供电电动平车 KPJ-10T 1 良好


电动平车技术服务与售后服务承诺


1、在接到客户关于电动平车质量的信息(来电、信函或口头通知)后,售后服务人员一定会急用户所急;在2小时内作出答复,省外48小时内派人赶到现场;紧急问题24小时赶到现场。并且开通24小时服务电话:0373-7720456。

2、在质保期期间(安装、调试、验收合格签字盖章后一年内),我公司提供的电动平车如出现因质量问题而发生损坏,或不能进行正常工作时,我方免费为需方修理或更换。如果在质保期外,我公司承诺只收成本费。

3、牢固树立用户就是上帝,一切为用户着想的思想,高效、认真、善始善终处理好有关质量问题,讲究信誉,处处维护百分百机电有限公司的形象。


电动平车安全操作规程


1、电动平车在运行过程中,禁止检修和清洁工作。

2、电动平车在装运货物时,不准超载使用,物品堆放应均匀分布。


电动平车设计制造引用标准


1、GB 443 机械油

2、GB 986 埋弧焊焊缝坡口的基本形式与尺寸

3、GB8923 涂装前钢材表面修饰等级和除锈等级

4、GB2299 矿山、工程、起重运输机械产品涂装和安全标志


电动平车除锈、涂装要求:


1、漆膜附着力参考GB9286中2级的电动平车检验规定。

2、乙方严格按技术要求及设计图纸进行电动平车加工制造,并做好自检记录。


电动平车设备检验实施规定:


电动平车制造完工,双方共同在乙方厂内对设备进行满载试验总体验收合格后出厂。


电动平车质量保证:


乙方保证其提供的电动平车是全新的、未经使用过的;采用的优质材料和一流工艺;并在各个方面,符合规定的质量、规格和性能;乙方保证其货物经过正确安装、正常操作和保养在合同设备使用期内运转良好。质量保证期为壹年(安装调试验收合格之日起),并对产品实行“三包”。


电动平车总装要求:


1、电动平车两轮对轴线的平行度为3.0mm

2、电动平车两轮对轴承的游动端应装再车辆的同一侧。


电动平车售后服务


1、乙方负责对电动平车设计、制造、安装、调试到投产实行交钥匙工程;

2、乙方技术人员对甲方人员进行电动平车使用、维护、保养及故障检测等方面的免费技术培训。

3、严格执行ISO标准,保证电动平车质量及服务全部合格。


电动平车包装要求及运输方式


1、电动平车每件包装中附有详细的装箱单和质量合格证

2、电动平车运输费用及运输中的保险费由乙方承担,保险受益方为甲方。


电动平车通用技术要求(材料)


电动平车车轮材料的机械性能不得低于GB 5676中ZG340-640铸钢的性能


电动平车通用技术要求(车架)


1、电动平车焊缝咬边深度不得大于0.5mm,咬边连续长度不得大于100mm,焊缝单边咬

2、电动平车车架台面在任意1m范围内的直线度为4.0mm。


电动平车通用技术要求(轮对)


1、电动平车轮对内测距偏差为±2.0mm,沿轮对内测圆周三等分处对应点距离之差不得大于0.5mm。同一轮对上两轮直径差不得大于0.5mm。

2、电动平车轴承座采用QT400-10球墨铸铁,车轮组装配后,灵活转动,车轮为单轮缘。


电动平车——电气设备要求


1、电动平车各电气元器件在车上安装应牢固,运行中不得有松动。

2、电动平车穿线管的弯曲半径不得小于管径的5倍,管内导线不准有接头。

3、电动平车选用铜芯橡胶绝缘电线应采用截面不小于16mm2的多股线或4mm2的单股线。

4、电动平车受电端电压降至不低于额定电压的90%时,电气设备应能正常工作。


电动平车图纸和技术资料


1、提供电动平车整机和主要部件的合格证和发货装箱单。

2、提供电动平车整机的维修、操作、安全等说明书。


部件介绍


弹簧式电缆卷筒:

1、电缆卷筒采用弹簧型

2、电缆卷筒具有排线功能

3、整车运行速度和电缆卷筒同步

4、电缆卷筒与车轮传动

5、电缆卷筒结构简单

6、电缆卷筒零故障率

7、电缆卷筒使用寿命长

交流电机:

1、电动平车的动力采用三相冶金电机

2、冶金电机的电压为:AC380V,50Hz

3、冶金电机为三相冶金交流电机

4、三相电机的防护等级为:IP44

5、三相电机启动力矩大的优点

6、三相电机启动电流小的优点

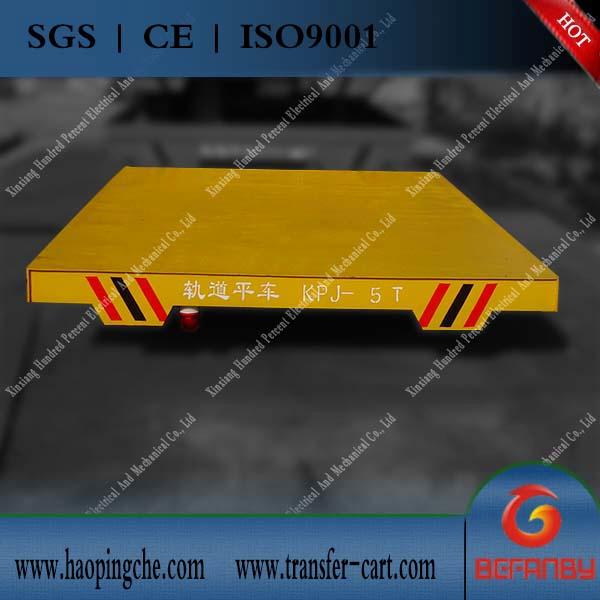

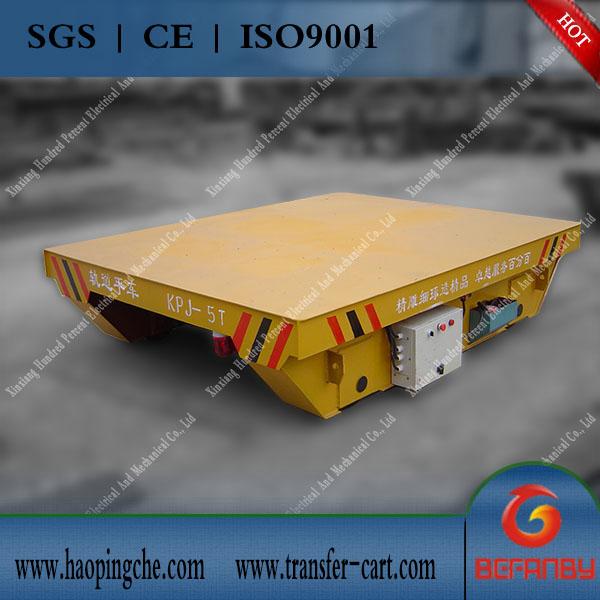

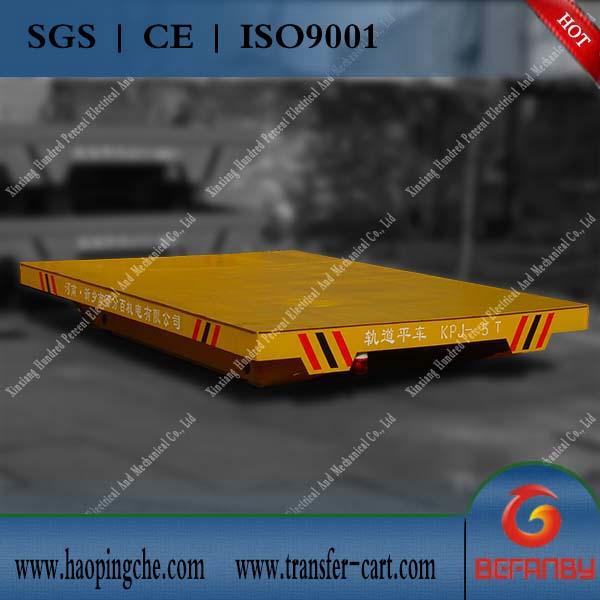

多张实物图展示

KPJ-5T港口装备轨道平车/轨道平板车


联系方式


    同时,我公司可根据您的需求进行量身设计和定做,详情请咨询我公司0373-5920458(销售部)或直接致电18937317378(罗亚珍),真诚为您服务。
