高温树脂胶泥

高温树脂胶泥

在自燃氧化工艺中，氧化铝受燃煤含硫量、烟气中氧气浓度、浆液中溶解的催化金属元素影响。当燃低硫煤时，亚硫 酸钙的氧化速率可大于80%；当燃煤含硫量低于0.5%时，氧化率趋于100%；当燃高硫煤的氧化率大多在15%-50%。在自燃氧化工艺中，浆液中的石膏浓度相对较低，除雾器叶片极易产生石膏的过饱和，同时存在于浆液中的石膏晶种又少，结垢即很容易发生，特别是当燃烧高硫煤、脱硫剂的利用率又较低时。综上所述，自然氧化供应中脱硫设备结垢的主要原因一下原因：一般烟气中二 氧化碳的浓度达10%以上，是二 氧化硫浓度的50-100倍。在石灰系统中，较高PH值下烟气中二 氧化碳的再碳 酸化，生成C aCO3沉积。美国EPA和TVA的实验证明，当进口浆液的PH≥9时，二 氧化碳的再碳酸化作用是显著的。所以，无论从生成软垢的角度还是从二 氧化碳的再碳酸化作用讲，石灰系统浆液的进口PH值高于9.0时一定会结垢，而石灰石系统不存在二 氧化碳在碳酸化问题。在zui小过饱和度的条件下，完成结晶反应需要足够大的储浆池容积和较高的固体悬浮物。当储浆池的容积足够大时，池内浆液中C aSO2将处于轻度过饱和状态。与C ASO2一样，洗涤液经过吸收区后，浆液中钙、二 氧化硫浓度的变化与单位体积内吸收二 氧化硫浓度成正比，此时若L/G太小、浓度太低，浆液中的石膏RS可能超过临界值1.3-1.4，从而导致结垢的发生。


     管道流速太小，石膏浆液的腐蚀性强，沉淀快，沉淀有自密实的倾向。脱硫塔，管道设计中首先要考虑的是防止发生石膏浆液沉淀。据介绍，管径和管道的倾斜度对沉积的形成影响不大，主要是石膏浆液的浓度和流速。当浆液浓度为12%时，流速0.67m/s是沉淀形成的临界值。装有调节阀的管道要在阀门入口端的管道上安装回流管。当阀门全关时，回流浆液流速不低于引起沉淀的zui低流速，否则调节阀要设定zui小开度。脱硫塔防腐，提高流速对防止沉底有利，但不可过高，易造成管道摩擦增加。管道坡度不合理，没有设置排空装置，在布置设计中要力求避免管道下凹，否则应在管道的zui低点安装排空法，停运时用水冲洗。对于斜度不大，较长的管道也应设置停运自动冲洗装置。干湿交界处的结垢可通过合理的设计来避免，如烟道入口处设计莲蓬、氧化空气降温増湿等均可有效避免或减轻干湿交界处的结垢.




低温玻璃鳞片胶泥价格 脱硫塔防腐玻璃鳞片

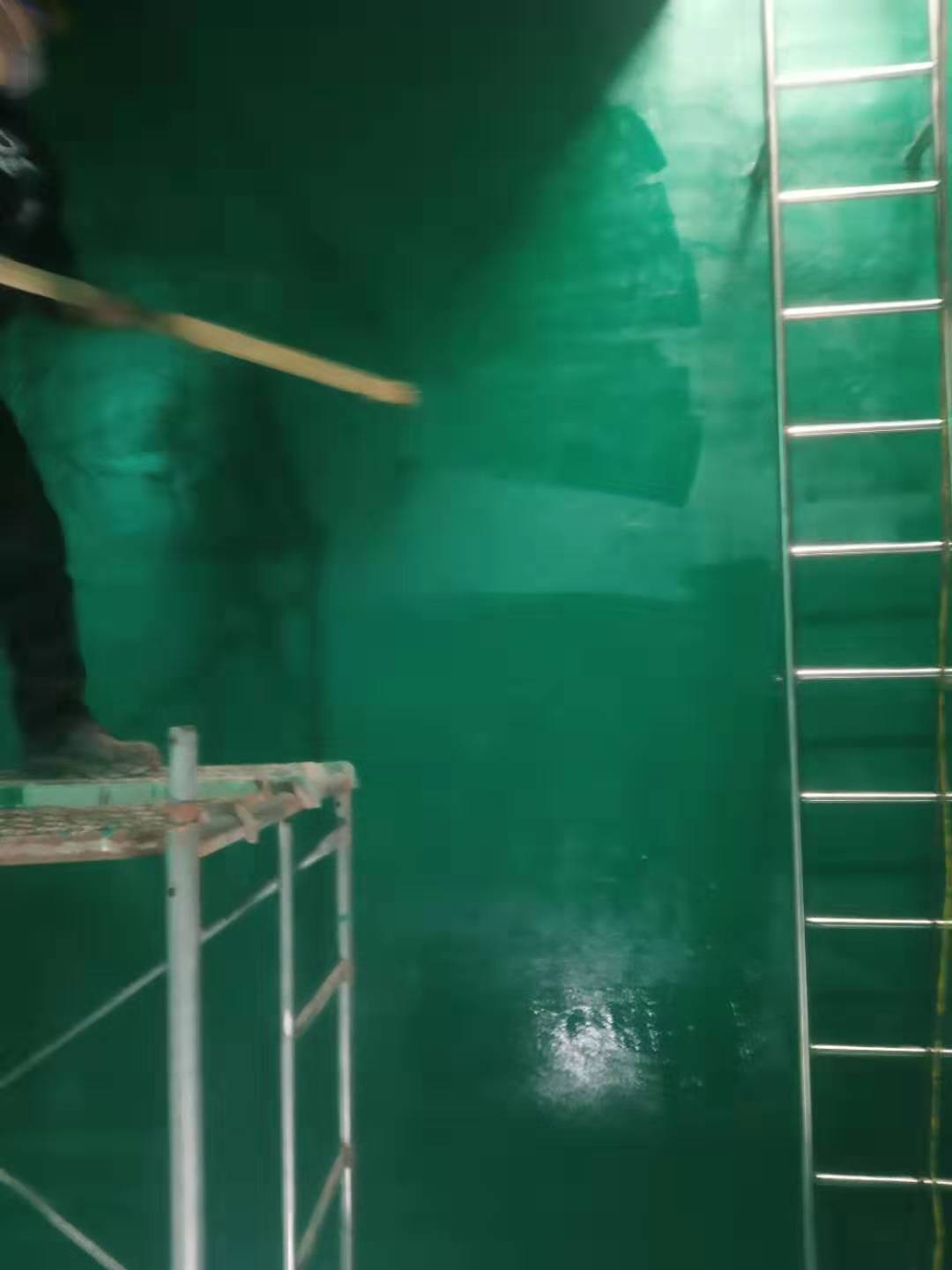

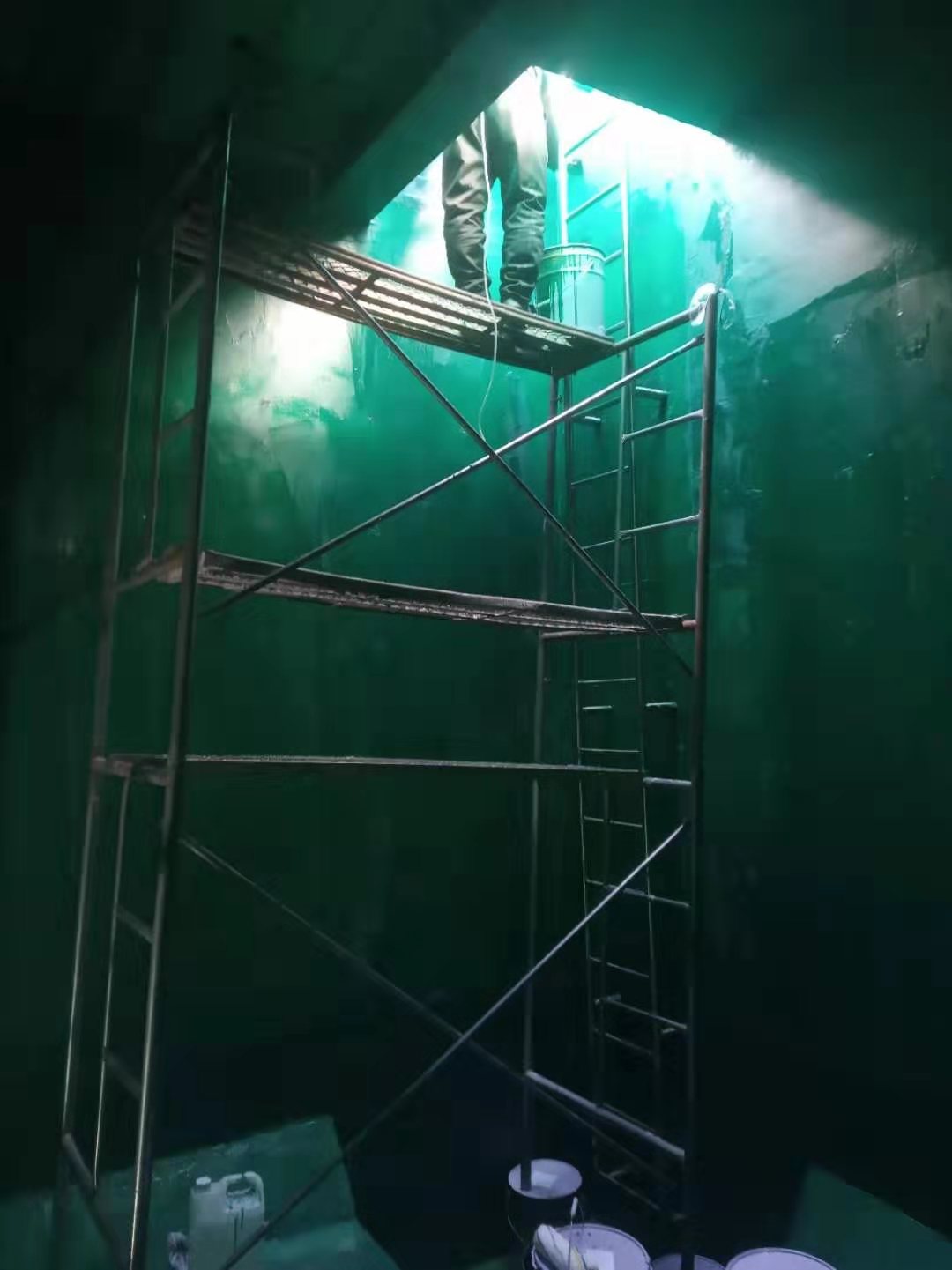

基本体。检查——基体喷砂处理——底漆涂刷——胶泥涂抹（分两遍涂沫，每层厚度约1.0mm）——局部FRP加强（阴阳角等部位）——质量检测及修补验收——面漆涂刷.








一般鳞片涂料的树脂中需要用聚硫橡胶等进行增塑改性，避免因zui大涂装间隔而影响面漆的附着力。且在无法使用喷砂的情况下，对于局部的破损使用手工和动力工具打磨即可涂漆。在胶泥施工完毕后，扁平型的玻璃鳞片在树脂连续相中呈平行重叠排列，构成迷宫型密封体系结构，如图１所示，有效延长了腐蚀介质渗透的途径，并且通过有序分散的鳞片分散松弛了衬里层固化成型时所产生的残余应力，从而克服了传统衬里技术的介质渗透及残余应力的破坏腐蚀失效的两大要素［２３］。鳞片涂料在我国的湿烟囱中应用的也比较多，但从目前的防腐蚀业绩来看，玻璃鳞片的防腐蚀寿命比较短，一般在６～１０年以后会出现渗漏脱落现象，但因造价便宜，仍有一定的应用市场。


树脂类型


环氧丙 烯酸乙 烯基酯树脂（中温）


酚醛环氧型乙 烯基酯树脂（高温）


特点


对含腐蚀性污水、强酸、碱、盐等有优异的耐腐蚀性，耐溶剂性、抗渗透性


耐化学性、耐溶剂性、抗渗透性优良，耐高温、耐腐蚀性好


应用范围


烟气脱硫装置、各种化工设备等的衬里主体


（脱硫塔、净烟道位置）


烟气脱硫装置、各种化工设备等的衬里主体（脱硫塔喷淋段，烟气进口，搅拌位置）


适应温度


液态:≤150℃ 气态:≤180℃


液态:≤230℃ 气态:≤260℃


外观颜色


粘稠浆料糊状物，白色、半透明、淡绿色


粘稠浆料糊状物，白色、半透明、淡绿色


使用方法


刮板、抹子、涂抹


刮板、抹子、涂抹


涂层厚度


2mm／二到三次施工


2mm／二到三次施工


胶泥用量


2mm厚度 3.6公斤/平米


2mm厚度 3.6公斤/平米


施工环境


5℃-30℃


5℃-30℃


基本要求


碳钢设备喷砂除锈2.5级，混凝土池含水量不超过6%


碳钢设备喷砂除锈2.5级，混凝土池含水量不超过6%


施工配比 （wt/%）主剂


引发剂 ：促进剂
100：1～1.5：0.5～1


引发剂 ：促进剂
100：1～1.5：0.5～1


相对湿度


85％以下


85%以下


保管方法


保管于阴凉干燥处，避免阳光直射


 保管于阴凉干燥处，避免阳光直射


保质期限


20℃下三个月，15℃下六个月


 20℃下三个月，15℃下六个月


脱硫系统乙 烯基玻璃鳞片胶泥厂家施工指导在烟气脱硫装置中，二  氧化硫等腐蚀气体对基体的腐蚀十分严重。我公司引进并开发的系列玻璃鳞片涂料有效地解决了这一问题，目已广泛应用于发电厂烟气脱硫装置，以及石油化工、冶金、电解槽、各种化工设备、水处理系统、石油储槽、尿素造粒塔、海洋工程、桥梁钢架、地坪；碱、稀硫 酸、等防腐行业中广泛使用。
    玻璃鳞片涂料是由分散不连续的玻璃鳞片、粘稠树脂及相关功能性填料经专用设备混合而成的胶泥状复合材料，具有高的抗腐蚀性、耐磨性和整体性。
  防腐蚀原理和结构：防腐蚀原理--玻璃鳞片的迷宫效应。这种屏 蔽效果在苛刻的使用条件下降低了气泡的生成。由于玻璃鳞片为层状配置，再加上鳞片、配合剂屏障的效果，因此能起到因膨胀系数和收缩率的降低而提高附着性，防止断裂、剥离的作用，这些重要的效果均通过与树脂性质的密切融合而产生的。
