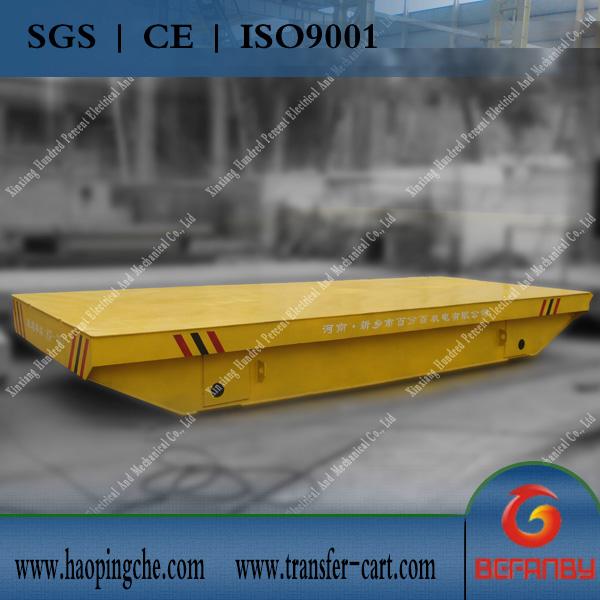

电动平车制造涂装设备地轨平板车图

电动平车制造涂装设备地轨平板车图



视频链接：

http://my.tv.sohu.com/us/168589057/57163110.shtml

公司简介

    新乡市百分百机电有限公司毗邻中国起重机械之乡-长垣，是一家电动平板车、轨道平板车、钢包车研究、设计、制造、安装调试及售后为一体的专业性机械设备公司，植根于河南工业重镇新乡市榆东开发区我们的业务： 起重机械产品的销售 ：电动平板车、轨道平板车、钢包车研究、设计、制造、 非标产品的来图定制。

工作原理

    用变压器将交流380v的电源电压降至36v，为两相电压，分别接到两根导轨上，平车的车轮在轨道上取电，将36v的交流电源引入车载电器箱，再通过模块整流至直流36v，最后通过直流控制系统控制直流电机，进而控制平车的启动、停止、前进、后退、调速等。

选型参考

    运行距离在70米以上时要增加变压器数量来弥补轨道压降，适用于载重量不大于50t、使用频率较高、中长距离运输的场合。有较高的轨道铺设要求，轨道需要绝缘处理，

详细部件描述

总体

1、该系列电动平车维修方便

2、该系列电动平车使用寿命长

3、该系列电动平车台面变形小

4、该系列电动平车台面平整度较高

5、整车运行平稳

6、整车运行噪音低

7、适合于载重50t以下轨道运输

8、车启动缓慢加速启动

电机

1、电动平车的动力采用直流牵引电机

2、直流电机的电压为：DC36V

3、直流电机为无刷直流电机

4、直流电机为防爆直流电机

5、电机的防护等级为：IP65

6、直流电机启动力矩大的优点

7、直流电机为免维护型

8、直流电机自身带有制动器

优势

此系列轨道平车工作时间没有限制，使用频率较高，可频繁启动和停止，可选配直流有刷电机或直流无刷电机，同时可添加无极调速装置等。

技术参数表

平车型号	KPDZ-16T	备注
额定载重量(t)	16
台面尺寸(mm)	4000*2000*500	车架部分全部为钢板焊接而成，梁式结构
轮距(mm)	2800
轨内侧距(mm)	1435
车轮直径(mm)	Ф350	轴承为洛阳轴承厂
车轮数量	4
离地间隙(mm)	50
运行速度(m/min)	0-20	减速机采用硬齿面减速机
变压器功率（KVA）	6.8
变压器数量（个）	1
续航里程（Km）	2
运行长度	80
最大轮压（KN）	64.5
参考重量	5.5
交货期(天)	30
荐用道轨型号	P24
非标定制：1、载重量、台面尺寸 2、平车部件均可由客户指定

电动平车安全操作规程

1、电动平车必须鸣铃后才能平稳启动，并注意周围有无异常情况，随时做好停车准备。不得碰撞轨道终点挡铁。

2、电动平车运行中应缓速进行，不准快速变换行进方向。

3、电动平车在装运货物时，不准超载使用，物品堆放应均匀分布。

4、电动平车在大修理后，必须经使用单位验收，符合安全要求后才准予使用。

5、工作中如遇突然停电，应将控制开关恢复到零位。电动平车工作完毕后，必须切断电源，卸下负荷清扫设备。

电动平车设计制造引用标准

1、GB 699 优质碳素结构钢技术条件

2、GB 700 碳素结构钢

3、GB 986 埋弧焊焊缝坡口的基本形式与尺寸

4、GB 5117 碳钢焊条

5、GB9286 色漆和清漆 漆膜的划格试验

6、GB2299 矿山、工程、起重运输机械产品涂装和安全标志

多张实物图展示



公司主要资质



联系方式

    我公司生产订制KPD(S)轨道供电系列电动轨道平车，KPT拖缆供电系列电动轨道平车，KPJ卷筒电缆供电系列电动轨道平车，KPX蓄电池供电系列电动轨道平车，KPC系列滑触线供电系列电动轨道平车，KP系列手推工具车，无轨平车，您可以根据需要选型。文中所有参数仅供参考选型之用，所有参数均可根据自己需要提供，我们会按您的要求为您设计！价格将由工程师核算之后给您报价，详情请咨询我公司销售部,联系电话:0373-5817456；18937382675（王振华）
