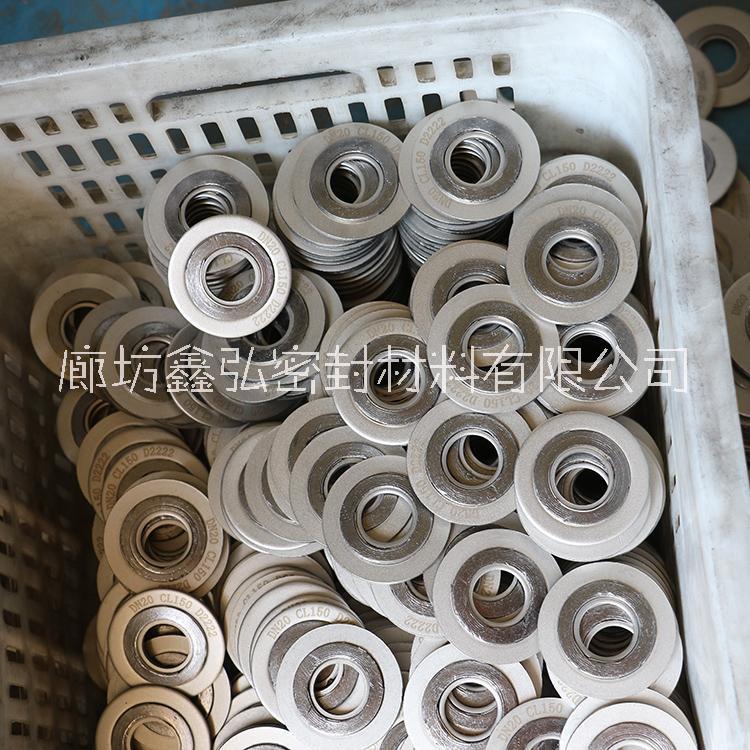

D1221型缠绕式密封垫片

加工大尺寸： 5000 mm；特殊规格或各类非标准产品可按您的要求制作生产。金属缠绕垫片是一种重要的密封元件，被广泛地应用石油、化工、冶金、发电、船舶等行业，是当前我国压力管道、阀门、泵、换热器等设备静密封的关键零部件。所以选择和使用优质的金属缠绕垫片产品，对减少和杜绝跑、冒、滴、漏，主机设备、压力管道正常地运行，具有十分重要的意义。如何选购金属缠绕垫片呢？

是选用优质合金带或不锈钢带材料，以石墨、石棉、四氟作填充材料，作“V"或“W"型相间螺旋缠绕制成。应用于石油、化工、机械、冶金、电力、造船及管道、阀门、泵、压力容器、冷凝器、塔、人孔、手孔等法兰连接处，作静密封之用。由于机械强度高，使用方便，压缩回弹性好，更适应在剧烈的温度交变场合应用。带内外环材质: OCr18N19SS304316316L蒙乃尔、纯钛带外环，带内 环，基本形。

石墨金属缠绕垫片使用温度-200-850℃使用压力0-20Mpa。石棉金属缠绕垫片使用温度-200-500℃使用压力0-25Mpa。四氟金属缠绕垫片使用温度-200-260℃使用压力0-10Mpa 。

组成缠绕式密封垫片的金属带、软填料、内、外加强环的材质，您可根据不同的介质和操作条件，按此表分别选用自由组合。分四种规格，为A，B，C，D型。A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面。B型为内环型，适用于MFM面。C型为外环型，适用于RF面，但是压力低于6.3MPa。D型为内外环型，适用于RF面

缠绕垫的型号：0220型，就是A型垫，不带环，金属带为304，非金属为石墨

0211则是B型垫，带内环，金属带为301，非金属带为柔性石墨我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定。

金属缠绕垫片（基本型）是采用标准优质的SS304、SS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟、无石棉等柔性材料相互重迭螺旋缠绕，并在开始及末端用点焊方式将金属带固定而成。 性能：耐高温、高压、耐腐蚀，具有良好的压缩率和回弹率。 应用：石油、化工、电力、冶金、船舶、造纸、医药等法兰连接处的管、阀、泵、人孔、压力容器及换热设备的密封部位是理想的静密封材料。

不锈钢带形状：“V”“W”"SUS""U"。不锈钢带材质：A3、304，304L，316，316L，蒙乃尔 Monel，钛材Ta 。非金属带（填充料）：特殊石棉，无石棉，柔性石墨，聚四氟等。

适应温度：-196℃--+870℃ （柔性石墨） ≤ +250℃ （聚四氟） ≤ +500℃ （特殊石棉） 介质：适用于高温高压蒸气、油、油气、溶剂、热媒体油等。 使用压力：≤300Mpa
