SLT二位三通直动式电磁阀

厂商：福建省福厦美科阀门有限公司

福建厦门市

主营产品：
闸阀
蝶阀
球阀

联系电话：18106967599

商品详细描述

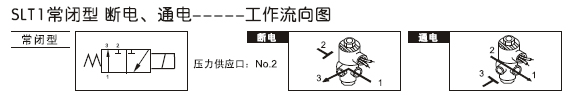

SLT二位三通直动式电磁阀系列 SLT1常闭型系列

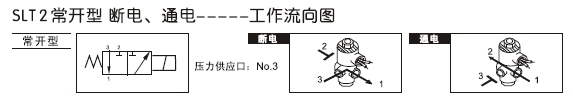

SLT2常开型系列

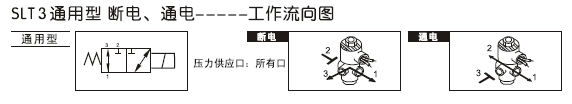

SLT3通用型系列
SLT精巧型二位三通电磁阀,是直动式结构,所有连接口都在管线上,线圈与管线保持隔绝位置;SLT系列二位三通电磁阀可广泛应用于对汽缸、阀门等执行器及设备的来进行自动化控制.

SLT1常闭型规格表

接管口径	流量通径 mm	CV值	压力差（Kgf/cm2)					流体温度	线圈配置	功率		线圈等级	订货型号以下表中电压为 220VAC50/60HZ
			压力	工作压力						VA AC220V	W DC24V
				空气瓦斯水、热水液体		轻油≤20CST
				AC	DC	AC	DC						锻钢	不锈钢SS304
1/8”	1.5	0.07	0	13	11	13	11	80	D	22	13	F	SLT1DF02N1AV1	SLT1DF02N4AV1
	1.5	0.07	0	13	11	13	11	120	D	22	13	F	SLT1DF02V1AV1	SLT1DF02V4AV1
	2.0	0.14	0	11	9	11	9	80	D	22	13	F	SLT1DF02N1AV2	SLT1DF02N4AV2
	2.0	0.14	0	11	9	11	9	120	D	22	13	F	SLT1DF02V1AV2	SLT1DF02V4AV2
	2.5	0.21	0	9	7	9	7	80	D	22	13	F	SLT1DF02N1AV3	SLT1DF02N4AV3
	2.5	0.21	0	9	7	9	7	120	D	22	13	F	SLT1DF02V1AV3	SLT1DF02V4AV3
	3.0	0.25	0	6	4	6	4	80	D	22	13	F	SLT1DF02N1AV4	SLT1DF02N4AV4
	3.0	0.25	0	6	4	6	4	120	D	22	13	F	SLT1DF02V1AV4	SLT1DF02V4AV4
	4.0	0.35	0	3.5	2	3.5	2	80	D	22	13	F	SLT1DF02N1AV5	SLT1DF02N4AV5
	4.0	0.35	0	3.5	2	3.5	2	120	D	22	13	F	SLT1DF02V1AV5	SLT1DF02V4AV5
1/4”	1.5	0.07	0	13	11	13	11	80	D	22	13	F	SLT1DF02N1BV1	SLT1DF02N4BV1
	1.5	0.07	0	13	11	13	11	120	D	22	13	F	SLT1DF02V1BV1	SLT1DF02V4BV1
	2.0	0.14	0	11	9	11	9	80	D	22	13	F	SLT1DF02N1BV2	SLT1DF02N4BV2
	2.0	0.14	0	11	9	11	9	120	D	22	13	F	SLT1DF02V1BV2	SLT1DF02V4BV2
	2.5	0.21	0	9	7	9	7	80	D	22	13	F	SLT1DF02N1BV3	SLT1DF02N4BV3
	2.5	0.21	0	9	7	9	7	120	D	22	13	F	SLT1DF02V1BV3	SLT1DF02V4BV3
	3.0	0.25	0	6	4	6	4	80	D	22	13	F	SLT1DF02N1BV4	SLT1DF02N4BV4
	3.0	0.25	0	6	4	6	4	120	D	22	13	F	SLT1DF02V1BV4	SLT1DF02V4BV4
	4.0	0.35	0	3.5	2	3.5	2	80	D	22	13	F	SLT1DF02N1BV5	SLT1DF02N4BV5
	4.0	0.35	0	3.5	2	3.5	2	120	D	22	13	F	SLT1DF02V1BV5	SLT1DF02V4BV5

SLT2常闭型规格表

接管口径	流量通径 mm	CV值	压力差（Kgf/cm2)					流体温度	线圈配置	功率		线圈等级	订货型号以下表中电压为 220VAC 50/60HZ
			压力	工作压力						VA AC220V	W DC24V
				空气瓦斯水、热水液体		轻油≤20CST
				AC	DC	AC	DC						锻钢	不锈钢SS304
1/8”	1.5	0.07	0	13	11	13	11	80	D	22	13	F	SLT2DF02N1AV1	SLT2DF02N4AV1
	1.5	0.07	0	13	11	13	11	120	D	22	13	F	SLT2DF02V1AV1	SLT2DF02V4AV1
	2.0	0.14	0	11	9	11	9	80	D	22	13	F	SLT2DF02N1AV2	SLT2DF02N4AV2
	2.0	0.14	0	11	9	11	9	120	D	22	13	F	SLT2DF02V1AV2	SLT2DF02V4AV2
	2.5	0.21	0	9	7	9	7	80	D	22	13	F	SLT2DF02N1AV3	SLT2DF02N4AV3
	2.5	0.21	0	9	7	9	7	120	D	22	13	F	SLT2DF02V1AV3	SLT2DF02V4AV3
	3.0	0.25	0	6	4	6	4	80	D	22	13	F	SLT2DF02N1AV4	SLT2DF02N4AV4
	3.0	0.25	0	6	4	6	4	120	D	22	13	F	SLT2DF02V1AV4	SLT2DF02V4AV4
	4.0	0.35	0	3.5	2	3.5	2	80	D	22	13	F	SLT2DF02N1AV5	SLT2DF02N4AV5
	4.0	0.35	0	3.5	2	3.5	2	120	D	22	13	F	SLT2DF02V1AV5	SLT2DF02V4AV5
1/4”	1.5	0.07	0	13	11	13	11	80	D	22	13	F	SLT2DF02N1BV1	SLT2DF02N4BV1
	1.5	0.07	0	13	11	13	11	120	D	22	13	F	SLT2DF02V1BV1	SLT2DF02V4BV1
	2.0	0.14	0	11	9	11	9	80	D	22	13	F	SLT2DF02N1BV2	SLT2DF02N4BV2
	2.0	0.14	0	11	9	11	9	120	D	22	13	F	SLT2DF02V1BV2	SLT2DF02V4BV2
	2.5	0.21	0	9	7	9	7	80	D	22	13	F	SLT2DF02N1BV3	SLT2DF02N4BV3
	2.5	0.21	0	9	7	9	7	120	D	22	13	F	SLT2DF02V1BV3	SLT2DF02V4BV3
	3.0	0.25	0	6	4	6	4	80	D	22	13	F	SLT2DF02N1BV4	SLT2DF02N4BV4
	3.0	0.25	0	6	4	6	4	120	D	22	13	F	SLT2DF02V1BV4	SLT2DF02V4BV4
	4.0	0.35	0	3.5	2	3.5	2	80	D	22	13	F	SLT2DF02N1BV5	SLT2DF02N4BV5
	4.0	0.35	0	3.5	2	3.5	2	120	D	22	13	F	SLT2DF02V1BV5	SLT2DF02V4BV5

SLT3常闭型规格表

接管口径	流量通径 mm	CV值	压力差（Kgf/cm2)					流体温度	线圈配置	功率		线圈等级	订货型号以下表中电压为 220VAC50/60HZ
			压力	工作压力						VA AC220V	W DC24V
				空气瓦斯水、热水液体		轻油≤20CST
				AC	DC	AC	DC						锻钢	不锈钢SS304
1/8”	1.5	0.07	0	7	5	7	5	80	D	22	13	F	SLT3DF02N1AV1	SLT3DF02N4AV1
	1.5	0.07	0	7	5	7	5	120	D	22	13	F	SLT3DF02V1AV1	SLT3DF02V4AV1
	2.0	0.14	0	5	4	5	4	80	D	22	13	F	SLT3DF02N1AV2	SLT3DF02N4AV2
	2.0	0.14	0	5	4	5	4	120	D	22	13	F	SLT3DF02V1AV2	SLT3DF02V4AV2
	2.5	0.21	0	4	3	4	3	80	D	22	13	F	SLT3DF02N1AV3	SLT3DF02N4AV3
	2.5	0.21	0	4	3	4	3	120	D	22	13	F	SLT3DF02V1AV3	SLT3DF02V4AV3
	3.0	0.25	0	2.5	2	2.5	2	80	D	22	13	F	SLT3DF02N1AV4	SLT3DF02N4AV4
	3.0	0.25	0	2.5	2	2.5	2	120	D	22	13	F	SLT3DF02V1AV4	SLT3DF02V4AV4
	4.0	0.35	0	1.7	0.8	1.7	0.8	80	D	22	13	F	SLT3DF02N1AV5	SLT3DF02N4AV5
	4.0	0.35	0	1.7	0.8	1.7	0.8	120	D	22	13	F	SLT3DF02V1AV5	SLT3DF02V4AV5
1/4”	1.5	0.07	0	7	5	7	5	80	D	22	13	F	SLT3DF02N1BV1	SLT3DF02N4BV1
	1.5	0.07	0	7	5	7	5	120	D	22	13	F	SLT3DF02V1BV1	SLT3DF02V4BV1
	2.0	0.14	0	5	4	5	4	80	D	22	13	F	SLT3DF02N1BV2	SLT3DF02N4BV2
	2.0	0.14	0	5	4	5	4	120	D	22	13	F	SLT3DF02V1BV2	SLT3DF02V4BV2
	2.5	0.21	0	4	3	4	3	80	D	22	13	F	SLT3DF02N1BV3	SLT3DF02N4BV3
	2.5	0.21	0	4	3	4	3	120	D	22	13	F	SLT3DF02V1BV3	SLT3DF02V4BV3
	3.0	0.25	0	2.5	2	2.5	2	80	D	22	13	F	SLT3DF02N1BV4	SLT3DF02N4BV4
	3.0	0.25	0	2.5	2	2.5	2	120	D	22	13	F	SLT3DF02V1BV4	SLT3DF02V4BV4
	4.0	0.35	0	1.7	0.8	1.7	0.8	80	D	22	13	F	SLT3DF02N1BV5	SLT3DF02N4BV5
	4.0	0.35	0	1.7	0.8	1.7	0.8	120	D	22	13	F	SLT3DF02V1BV5	SLT3DF02V4BV5

电磁阀订货型号说明

序号	1	2	3	4	5	6	7	8	9	10
序号	电磁阀的种类	控制方式	线圈配置形式	线圈等级	电压	密封材料	阀体材料类型	连接	流量通径（mm）	其它选配
例如	SLT	1	D	F	02	N	9	A	V3

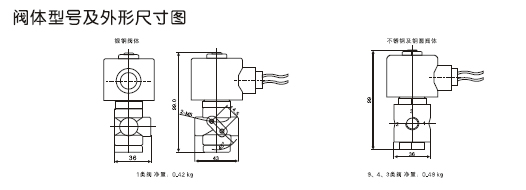

		代号：1：常闭 2：常开 3：通用型	代号： D=DIN标准接线盒塑封线圈 W：金属罩壳出线式 N：引线式塑封防水线圈 X：防爆线圈	F= F级	02=220VAC 230VAC 50/60HZ 01=110VAC 05=24VAC 13=DC24V 12=DC12V 其它电压请咨询公司	N： NBR 橡胶 V= VITON 氟橡胶 E= EPDM 乙丙橡胶	1=锻铜体 4=圆体 SS304（常规） 9=圆铜体 3=圆体 SS316 阀体类型祥见规格尺寸表	A=1/8” B=1/4”	V1=1.5 V2=2.0 V3=2.5 V4=3.0 V5=4.0	N：螺纹连接美标NPT
