一、产品介绍
DW-3051/3851智能法兰液位变送器的关键原材料，元器件和零部件均采用进口，整机经过严格组装和测试。
该产品引进先进的数字电路和通信技术，最新推出的小型智能变送器，它适用于流量、液位和压力（差压、表压和绝压）的测量。
与传统的变送器相比，3851智能变送器重量减轻1/3，综合性能得到提高,精度有0.075，0.1及0.2级供用户选择。
它是石油、化工、冶金、电站、轻工及市政工程等领域的理想测量仪表。
3851系列智能法兰液位变送器采有TLRT通信协议，支持向现场总线的技术升级。
测量压力由电容式敏感元件转换为电容变量，经C/D电路直接转换为数字信号转换后送往微处理器，
通过运算修正的数字信号再经D/A转换成4～20mADC输出信号送往显示/调节仪表或DCS等装置。
通信线路将来自微处理器的测量压力数字信号转换成频率信号并叠加于4～20mADC模拟信号上，由相应的TLRT终端设备接收。
二、特点：
|
性能优异； |
适应性强； |
|
可靠性高； |
精度高； |
|
量程调整比大 ； |
自诊断功能； |
|
长期漂移小； |
TLRT数字通信； |
|
超压自保护； |
温度影响小； |
|
远程/就地调校； |
静压影响小 |
三、主要技术指标
测量介质：液体、气体或蒸汽测量范围
量程调整比：100：1
精 度：所调量程的±0.075%；最大量程的±0.1%
输 出：两线制4-20Madc（可选线性或平方根输出），并叠加符合TLRT协议的过程变量数字信号。
电 源：供电电压12.5~48VDC
环境温度：–40~85℃
测量介质温度：–40~104℃
重 量：3.9kg（不包括选件）
四、选型：
|
DW1151/3051LT |
法兰式液位变送器 |
|
|||||||||||||
|
|
代码 |
量程范围 |
|
||||||||||||
|
3 |
0-1.3～7.5KPa |
|
|||||||||||||
|
4 |
0-4-40KPa |
|
|||||||||||||
|
5 |
0-40～200KPa |
|
|||||||||||||
|
6 |
0-0.16KPa～1MPa |
|
|||||||||||||
|
|
代码 |
输出 |
|
||||||||||||
|
E |
4-20mA |
|
|||||||||||||
|
S |
智能式HART协议 |
|
|||||||||||||
|
|
代码 |
公称直径尺寸mm |
插入筒长度mm |
高压侧隔膜片材料 |
|
||||||||||
|
A0 |
3〞80 |
平 |
316LSST |
|
|||||||||||
|
A2 |
3〞80 |
50 |
316LSST |
|
|||||||||||
|
A4 |
3〞80 |
100 |
316LSST |
|
|||||||||||
|
A6 |
3〞80 |
150 |
316LSST |
|
|||||||||||
|
B0 |
4〞100 |
平 |
316LSST |
|
|||||||||||
|
B2 |
4〞100 |
50 |
316LSST |
|
|||||||||||
|
B4 |
4〞100 |
100 |
316LSST |
|
|||||||||||
|
B6 |
4〞100 |
150 |
316LSST |
|
|||||||||||
|
C0 |
3〞80 |
平 |
哈氏C-276 |
|
|||||||||||
|
C2 |
3〞80 |
50 |
哈氏C-276 |
|
|||||||||||
|
C4 |
3〞80 |
100 |
哈氏C-276 |
|
|||||||||||
|
C6 |
3〞80 |
150 |
哈氏C-276 |
|
|||||||||||
|
D0 |
4〞100 |
平 |
哈氏C-276 |
|
|||||||||||
|
D2 |
4〞100 |
50 |
哈氏C-276 |
|
|||||||||||
|
D4 |
4〞100 |
100 |
哈氏C-276 |
|
|||||||||||
|
D6 |
4〞100 |
150 |
哈氏C-276 |
|
|||||||||||
|
E0 |
3〞80 |
平 |
钽 |
|
|||||||||||
|
F0 |
4〞100 |
平 |
钽 |
|
|||||||||||
|
|
代码 |
安装法兰 |
|
||||||||||||
|
A |
3〞150lb |
|
|||||||||||||
|
B |
4〞150lb |
|
|||||||||||||
|
C |
3〞300lb |
|
|||||||||||||
|
D |
4〞300lb |
|
|||||||||||||
|
|
代码 |
结 构 材 料 |
|||||||||||||
|
法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
||||||||||||
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
|||||||||||
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
||||||||||||
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
||||||||||||
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
||||||||||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
||||||||||||
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
||||||||||||
|
|
代码 |
选项 |
|||||||||||||
|
M1 |
0-100%线性指示表 |
||||||||||||||
|
M3 |
3位半LCD显示表 |
||||||||||||||
|
M4 |
智能表显示 |
||||||||||||||
|
B1 |
管装弯支架 |
||||||||||||||
|
B2 |
板装弯支架 |
||||||||||||||
|
B3 |
管装平支架 |
||||||||||||||
|
D1 |
侧面泄放阀在压力室上部 |
||||||||||||||
|
D2 |
侧面泄放阀在压力室下部 |
||||||||||||||
|
不注 |
1/2NPT锥管螺纹接头 |
||||||||||||||
|
C2 |
丁字形螺纹接头M20×1.5，带后部焊接Ф14 |
||||||||||||||
|
d |
隔爆型dⅡBT4 |
||||||||||||||
|
i |
本安型iaⅡCT6 |
||||||||||||||

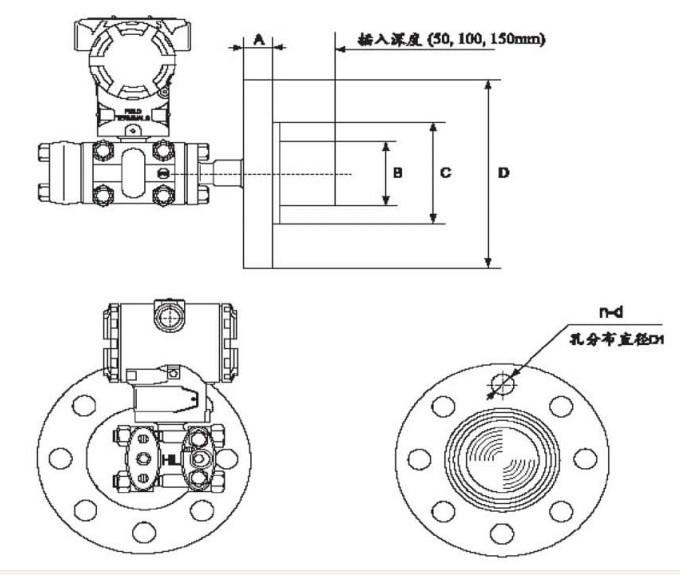

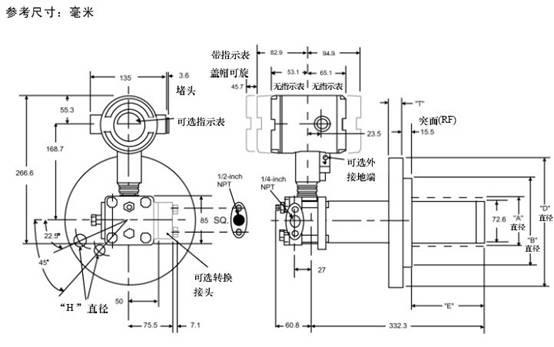

结构图：
