商品详细描述
一、概述

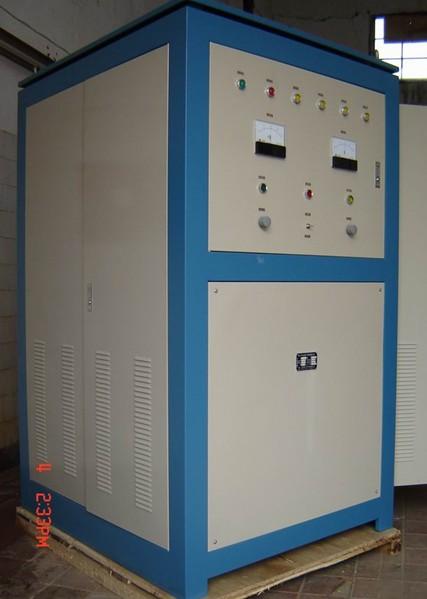

全自动可控硅动态无功补偿及滤波装置（消波/稳压节电器）是拥有知识产权的WBP的系列产品，很好的解决了现在补偿器存在的问题。我公司根据电力系统输送电能的技术要求，结合多年研制，开发的新型消波/稳压器、能够有效补偿无功功率，提高电能质量，减低损耗，及滤波稳压等多种功能与一体的新型节电装置，是不可缺少的节能设备。而老式补偿装置都是用专用接触器去投切电力电容器，由于投切时合闸涌流往往是正常工作电流的几十倍，切除时又存在关断过压，所以投切时不能频繁投切，否则容易使接触器、电容损坏，至于用老式补偿去稳定电压，减少干扰充分利用电设备的容量、节能损耗，更是无从谈起。
电力系统输送电能的过程中，无功功率不足，将使系统中输送的总电流增加、使变压器的出力减少、供电线路及系统设备有功功率损耗增大、线路末端电压下降，也影响自身的用电和生产，使企业效益下降，甚至招致罚款。因此，为了减少无功的损失和避免其在电网中的不当流动，必须进行无功补偿。
无功补偿最好的方式是就地补偿。采用电容器进行无功补偿是一种投资少、施工简单、见效快的补偿方式，它可以很方便的就地控制电容投切，以减少线损，消除无功馈乏给系统带来负面影响。
另外，负荷谐波较大时，将损害普通补偿设备的开关和电容。而补偿滤波装置在谐波含量超高时，有针对性的配置滤波，从而能够有效减少谐波、延长设备寿命、提高补偿效果和电能质量，做到了“块”“准”“细”从而达到节能目的。
本公司产品规格齐全，能满足各种无功补偿的需求。适用于低压配电网，可广泛用于产外台式变压器、室内配电室、箱式变电站以及冶金、机械、矿山、铁路、纺织、化工、熔炼、淬火，及一切工业、民用用户。
二、功能
2.1无功补偿功能
无功补偿滤波装置（一下简称装置）采用专利技术，它投切电力电容器是用电子固体开关，即用以可控硅和二极管组合的开关，配合快速测量电路，快速测量、快速投切。跟踪速度为一个周波（20ms）。及采集计算线路或配电设备的电流、电压、有功、无功以及功率因数等数据，应用区域控制原理，控制投切电力电容器，实现无功功率自动补偿与配电检测功能。装置能正确控制电容器的投切，采用8.4.2.1、循环投切，使变压器低压三相基本平衡，并使电网功率因数调节至最优状态（0.96-0.98），达到节能降耗目的。
2.2手动、自动、自检功能
装置既能手动投切，又能自动投切，方便用户调试和操作；还有自动检测，用于辅助检查接线是否正确。
2.3多种补偿方式
补偿可采用总补、分相补偿、集中和就地补偿及综合补偿等多种补偿方式，补偿方式皆可自由选择。
2.4滤波谐波功能
在用户负荷有谐波的情况下，能够滤除谐波对用户的干扰，消除对普通电容的谐波放大，杜绝谐振，并补偿无功功率。
三、技术指标
3.1额定电压
额定电压Un:400v+20%/50HZ
3.2测量精度
电压测量精度：0.8Un-1.2Un, +0.5%
电流测量精度：0.11n-1.21n, +0.5%
无功功率测量精度：+1%
功率因数测量精度：+1%
3.3保护
过流保护
过压保护
3.4绝缘电阻和介电强度
符合GB/T3797-1989标准。
3.5电气间隙和爬电距离
符合GB/T3797-1989标准。
3.6接地 接地点处的电阻不大于0.1Q；
3.7工作条件
作温厦：0——40℃；
相对湿度80%【相对空气温度（20+5℃）】；
海拔高度不大于2000m;
3.8防护等级
防护等级；IP3X
3.9外形尺寸
户内柜体，不加特殊要求，选用标准GGD柜
户外箱体，不加特殊要求，（400×600×900~）
官网：www.hbfldq.com
QQ：2412533441
全自动可控硅动态无功补偿及滤波装置（消波/稳压节电器）是拥有知识产权的WBP的系列产品，很好的解决了现在补偿器存在的问题。我公司根据电力系统输送电能的技术要求，结合多年研制，开发的新型消波/稳压器、能够有效补偿无功功率，提高电能质量，减低损耗，及滤波稳压等多种功能与一体的新型节电装置，是不可缺少的节能设备。而老式补偿装置都是用专用接触器去投切电力电容器，由于投切时合闸涌流往往是正常工作电流的几十倍，切除时又存在关断过压，所以投切时不能频繁投切，否则容易使接触器、电容损坏，至于用老式补偿去稳定电压，减少干扰充分利用电设备的容量、节能损耗，更是无从谈起。
电力系统输送电能的过程中，无功功率不足，将使系统中输送的总电流增加、使变压器的出力减少、供电线路及系统设备有功功率损耗增大、线路末端电压下降，也影响自身的用电和生产，使企业效益下降，甚至招致罚款。因此，为了减少无功的损失和避免其在电网中的不当流动，必须进行无功补偿。
无功补偿最好的方式是就地补偿。采用电容器进行无功补偿是一种投资少、施工简单、见效快的补偿方式，它可以很方便的就地控制电容投切，以减少线损，消除无功馈乏给系统带来负面影响。
另外，负荷谐波较大时，将损害普通补偿设备的开关和电容。而补偿滤波装置在谐波含量超高时，有针对性的配置滤波，从而能够有效减少谐波、延长设备寿命、提高补偿效果和电能质量，做到了“块”“准”“细”从而达到节能目的。
本公司产品规格齐全，能满足各种无功补偿的需求。适用于低压配电网，可广泛用于产外台式变压器、室内配电室、箱式变电站以及冶金、机械、矿山、铁路、纺织、化工、熔炼、淬火，及一切工业、民用用户。
二、功能
2.1无功补偿功能
无功补偿滤波装置（一下简称装置）采用专利技术，它投切电力电容器是用电子固体开关，即用以可控硅和二极管组合的开关，配合快速测量电路，快速测量、快速投切。跟踪速度为一个周波（20ms）。及采集计算线路或配电设备的电流、电压、有功、无功以及功率因数等数据，应用区域控制原理，控制投切电力电容器，实现无功功率自动补偿与配电检测功能。装置能正确控制电容器的投切，采用8.4.2.1、循环投切，使变压器低压三相基本平衡，并使电网功率因数调节至最优状态（0.96-0.98），达到节能降耗目的。
2.2手动、自动、自检功能
装置既能手动投切，又能自动投切，方便用户调试和操作；还有自动检测，用于辅助检查接线是否正确。
2.3多种补偿方式
补偿可采用总补、分相补偿、集中和就地补偿及综合补偿等多种补偿方式，补偿方式皆可自由选择。
2.4滤波谐波功能
在用户负荷有谐波的情况下，能够滤除谐波对用户的干扰，消除对普通电容的谐波放大，杜绝谐振，并补偿无功功率。
三、技术指标
3.1额定电压
额定电压Un:400v+20%/50HZ
3.2测量精度
电压测量精度：0.8Un-1.2Un, +0.5%
电流测量精度：0.11n-1.21n, +0.5%
无功功率测量精度：+1%
功率因数测量精度：+1%
3.3保护
过流保护
过压保护
3.4绝缘电阻和介电强度
符合GB/T3797-1989标准。
3.5电气间隙和爬电距离
符合GB/T3797-1989标准。
3.6接地 接地点处的电阻不大于0.1Q；
3.7工作条件
作温厦：0——40℃；
相对湿度80%【相对空气温度（20+5℃）】；
海拔高度不大于2000m;
3.8防护等级
防护等级；IP3X
3.9外形尺寸
户内柜体，不加特殊要求，选用标准GGD柜
户外箱体，不加特殊要求，（400×600×900~）
官网：www.hbfldq.com
QQ：2412533441
