拖链电缆简介 在设备单元需要来回移动的场合，为了防止电缆纠缠、磨损、拉脱、挂和散乱，常把电缆放入电缆拖链中，对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆，通常也可称之 拖曳电缆，坦克链电缆。 机床拖链材质和特性 　　（1）材料：增强尼龙，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。 　　（2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。 　　（3）运行速度和加速度（具体速度、加速度视运行情况而定）。 　　（4）运行寿命长。 应用 　　1、适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。 　　2、拖链每节都能打开，便于安装和维修。运动时噪音低、耐磨、可高速运动。 　　3、拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。 分类 　　按材质可分为：钢制拖链、钢铝拖链、塑料拖链、尼龙拖链等。 　　按形式可分为：桥式拖链、多联桥式拖链、封闭拖链、消音拖链、开口拖链、万向拖链、坦克链、穿线拖链等。 　　按使用环境的条件要求：需防油、防水、防垃圾污染、耐高温、耐摩擦、需要加长、需要承重、无噪音、将线缆隐蔽等。 　　三种装配形式：桥式拖链、全封闭式拖链、半封闭式拖链。 型号 　　钢铝拖链可分为 TL型，TGA型、TGB型。 　　塑料拖链可分为重型、轻型。 主要参数 　　内高:选择内置电缆,油管,气管,水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高。如果重叠按重叠后实际高度作为参考高度。 　　内宽:选择较粗的一些电缆,油管,气管,水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。 　　弯曲半径:选择内置电缆,油管,气管,水管等中最大的弯曲半径作为参考值,并留有10%以上的空间。 放置原则 　　应该留有15%的剩余空间,让内置电缆,油管等可以自由活动,在半径方向上对拖链不产生拉力。 　　直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开。 　　在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆,气管,油管等较多的时候建议使用分隔片。

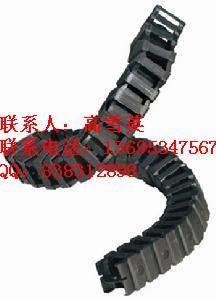

黄盖加强型工程塑料拖链

——S型工程塑料拖链 S型拖链主要用于机床设备中多维运动的线缆。 ——加重型塑料拖链 　　加重型工程塑料拖链材质为玻璃纤维增强尼龙注塑而成，强度较大，主要用于运动距离较长，较重的管线。 加重型工程拖链参数表: 35╳55 20╳38 85 45 60 48 15 10 15 50 4.2 35╳65 20╳50 85 50 70 60 15 10 15 50 4.2 35╳75 50╳60 85 50 80 70 15 10 15 50 4.2 35╳90 20╳75 85 50 95 75 15 10 15 50 4.2 45╳55 30╳38 90 50 60 50 18 10 18 57 5.5 45╳65 30╳50 90 50 70 63 18 10 18 57 5.5 45╳75 30╳50 90 50 80 68 18 10 18 57 5.5 45╳90 30╳70 90 50 95 83 18 10 18 57 5.5 50╳65 33╳45 100 55 70 60 20 12 20 68 5.5 50╳80 33╳60 100 55 85 75 20 12 20 68 5.5 50╳95 33╳75 100 55 100 90 20 12 20 68 5.5 50╳115 33╳95 100 55 120 110 20 12 20 68 5.5 50╳145 33╳125 100 55 150 140 20 12 20 68 5.5 65╳125 40╳100 150 70 135 118 26 15 26 88 6.2 65╳155 40╳130 150 70 165 148 26 15 26 88 6.2 65╳165 40╳145 150 70 175 163 26 15 26 88 6.2 65╳220 40╳200 150 70 230 218 26 15 26 88 6.2 65╳235 40╳215 150 70 245 233 26 15 26 88 6.2 75╳100 50╳75 150 80 135 118 30 15 26 98 6.2 75╳125 50╳100 150 80 130 117 30 15 30 98 6.2 75╳155 50╳130 150 80 165 148 30 15 30 98 6.2 75╳195 50╳170 150 80 210 188 30 15 30 98 6.2 75╳215 50╳190 150 80 230 208 30 15 30 98 6.2 75╳225 50╳200 150 80 230 242 30 15 30 98 6.2 83╳125 60╳100 200 300 90 130 110 20 20 44 124 8.3 83╳155 60╳130 200 300 90 160 140 20 20 44 124 8.3 83╳165 60╳140 200 300 90 170 150 20 20 44 124 8.3 83╳175 60╳150 200 300 90 180 160 20 20 44 124 8.3 83╳195 60╳170 200 300 90 200 180 20 20 44 124 8.3 83╳215 60╳190 200 300 90 220 200 20 20 44 124 8.3 83╳225 60╳200 200 300 90 230 210 20 20 44 124 8.3 83╳240 60╳125 200 300 90 245 225 20 20 44 124 8.3 106╳240 80╳200 200 300 400 90 243 224 28 16 60 142 8.5 106╳300 80╳250 200 300 400 90 293 274 20 20 44 124 8.3 106╳350 80╳300 200 300 400 90 243 324 20 20 44 124 8.3 106╳400 80╳350 200 300 400 90 393 374 20 20 44 124 8.3 106╳450 80╳400 200 300 400 90 443 424 28 16 60 142 8.5
