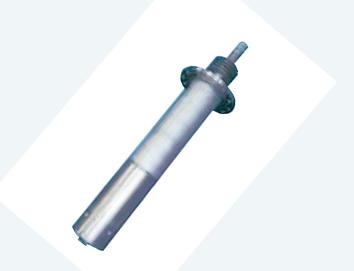

液位显示控制仪

HN-UQK-71系列液位显示控制仪能广泛使用于炼油、化工、造纸、食品、及污水处理等行业。液位显示控制仪能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
防腐型控制仪对强腐蚀性介质有极好的抗腐蚀性能，防爆型控制仪可应用于易爆的场合(隔爆型，防爆标志：EXdⅡBT4)。
HN-UQK-71系列液位显示控制仪由传感器和显示表两部分组成。


型号


型 号	代 码			说 明
HN -UQK-71-	□	□	□
检测点数	2			3点检测，其中1位为越限报警，可配HN -100型显示表
	4			5点检测，其中1位为越限报警，可配HN -100型显示表
	10			11点检测，其中1位为零位，配HN -100型显示表
	50			50点检测，配HN -600型显示表
	100			100点检测，配HN -600型显示表
材 质		S		检测管材质为聚氯乙烯
		G		检测管材质为不锈钢（1Cr18Ni9Ti）
		F		检测管材质为聚全氟乙丙烯（F46）
		X		检测管材质为不锈钢小浮球（筒）细颈检测管
防爆性能			B	隔爆型防爆，仅用于G型、F型。防爆等级：EXd ⅡBT4
			-	非隔爆型，此位空

 型号举例
型号举例：
1.HN -UQK-71-10GB  1支
表示HN -UQK-71系列传感器1支，检测点数为10点，材质为不锈钢防爆型。
2.HN -UQK-71-100G  1套
表示HN -UQK-71系列传感器1支，检测点数为100点，材质为不锈钢。配HN -600型显示仪表一台。
在缺省情况下，配套的显示仪表皆为控制型仪表，外形尺寸为A型；HN -100型皆为LED显示、HN -600型皆为光柱显示，除非另有要求。
3.HN -UQK-71-100G  1支   HN -600 1台
表示HN -UQK-71系列传感器1支，检测点数为100点，材质为不锈钢。配HN -600型显示仪表一台。其外形尺寸为160（宽）×80（高），无控制，光柱显示。

技术参数
1、产品执行标准：Q/320621EXE01-2001
2、测量范围
S型： ≤2m
GX型： ≤1.5m
G(B)型、F(B)型：≤12m
3、工作条件
介质温度：
S型 -5 ～ +45℃
G型、F型 -40 ～ +80~C(高+120℃)
GB型、FB型 -40 ～ +80~C(高+120℃)
4、工作环境温度：
S型 -5 ～ +45℃
G型、F型 -10 ～ +45℃
B型 　　 -10 ～ +45℃
5、工作压力：
G型 0.6Mpa
F型 0.25Mpa
S型 常压
6、被测介质比重： >0.7
7、被测介质粘度： <1.25st
8、防爆性能
防爆类型： 隔爆型(只有GB、FB)
防爆标志： dIIBT4

结构原理
   HN -UQK-71-2传感器中装有三只干簧管分别为下限、上限、越限报警。HN -UQK-71-4有五只干簧管，比HN -UQK-71-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作，通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出(相当于1 x 2开关)。上限越限时能发出声、光报警信号而无继电器触点输出。
   HN -UQK-71-10、HN -UQK-71-50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时，使不同位置的干簧管动作，从而使传感器输出的阻值发生变化，显示表则将这变化的阻值转换成面板—卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮，叮任意将液位的控制范围预先进行设定。当液位到达设定高度时，显示表内继电器吸合由继电器的触点通或断去控制液面或报警。
