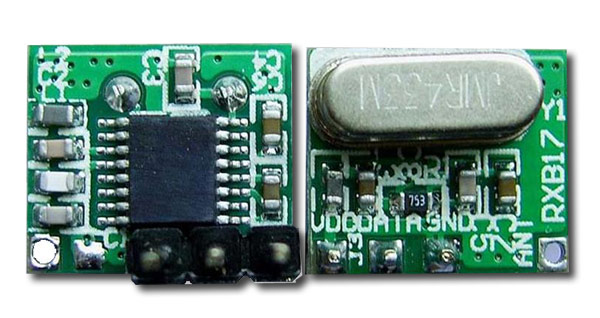

RXB17小体积ASK无线接收模块

厂商 :深圳晶美润科技

广东 深圳
  • 主营产品:
  • 超外差无线接收模块
  • 无线高频模组
  • 无线发射模块
联系电话 :15818539926
商品详细描述
RXB14

RXB17

ASK超外差无线接收模块

ask模块下载
PDF下载

产品特性

(1)接收灵敏度达到-111dBm;??????? ????????????????????????????????????
(2)工作频率:315?MHz;433.92?MHz; (特殊频率可以根据客户要求定做)
(3)电源电压输入范围:3.3V-5.5V;???????????????????????????? ??????????
(4)低电源功耗, 5.0V @ 315MHz, 4.8mA; ?持续数据传输速率至2.4K的(曼彻斯特编码);
(5)良好的选择性和杂散辐射抑制能力,易于通过CE/Fcc国际认证;?? ?????????????????
(6)良好的本振辐射抑制能力,可多个接收模块一起工作(即单发多收)且不会互相干扰,一起使用不影响接收距离;????
(7)温度范围:-30-85℃? 即使在恶劣的环境温度下也能正常工作;???????
(8)12.50×10.50×5.00(mm)。

应用范围

(1)汽车遥控门开关(RKE);???????????????????????????????????????????????????????
(2)遥控开门机; ???????????????????????????????????????????????????????????????????
(3)无线安防报警器;???????? ??????????????????????????????????????????????????????
(4)无线门铃; ????????????????????????????????????????????????????????????????????
(5)无线控制器; ??????????????????????????????????????????????????????????????????
(6)无线数据传输。

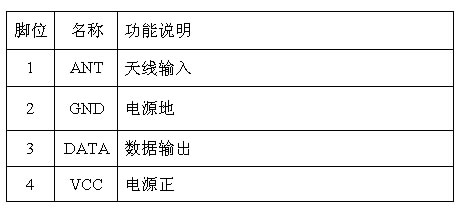

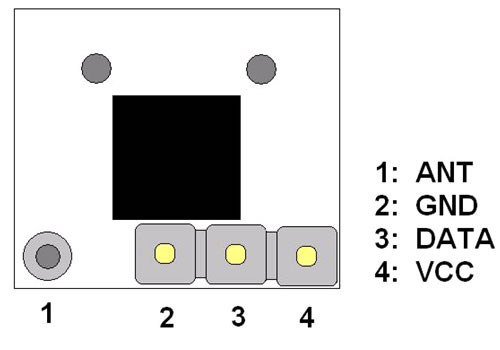

产品脚位说明

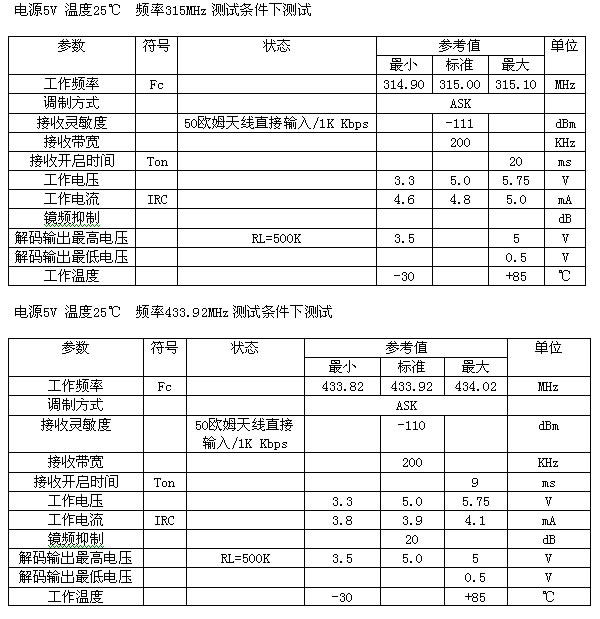

电气参数:

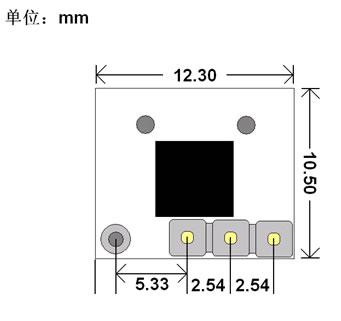

模块外形尺寸标注图:


模块名称解释RXB17-315M
RX. 代表接收的意思
B.代表模块的版本号
17.代表模块所用的芯片
315M.代表的是模块的频率是315MHz
注意事项:
RXB17模块数据输出脚的驱动电流较弱,若直接驱动单片机,则须要单片机该I/O口不能接上拉或者下拉电阻,单片机内部的上拉或者下拉电阻也要设在禁用状态。
