奉贤弱电工程系统安装库房监控

一、项目需求

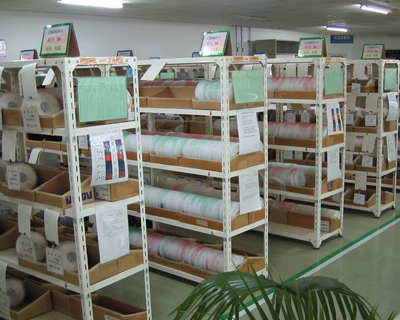

此项目为一仓库库区的视频监控系统，库区占地面积约15000多平米，长约150米，宽约100米。内有六栋仓库，主要需要在库区的主要道路、以及库房的出入口等共设立36个监控点(如图所示)，全部为定点，要求根据现有的点位图，进行二次深化设计，确定选用的设备参数和型号，要求全部选用红外夜视摄像机。
监控控制台设置在二期成品库房，需要值班人员实时监控，视频资料需要保存至少一个月，有什么情况可以回放视频资料，并且回放的时候不影响实时录像。另外建立一个有3台20寸显视器，要求通过控制鼠标和硬盘录像机都可以控制库区内的监控点。

各个监控点到监控室的线缆需要通过线槽敷设，管槽为200x100的线槽，，室内的全部走顶内或沿墙壁敷设。
二、监控方案介绍
根据项目需求，本套视频监控系统基本可以分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。
2.1、前端部分
前端部分主要是摄像机以及其配套的产品等，包括电源、支架、护罩等。它布置在被监视场所的某一位置上，实时采集各个监控点的视频画面，并通过传输部分传回监控室，进行处理。
根据库房的设计图纸和具体需求，本套视频监控系统共设计36个监控点，分别设计在库区的主要道路、以及库房的出入口等重要场所安装监控摄像机进行现场实时监控并录像，以保障工厂的保安可以有效的杜绝安全隐患的发生，单位领导也可以随时随地了解到库房内工人的工作情况。
本工厂的前端设备分布情况以及设备选型如下：

库区内共设计安装36个监控点，全部为室外监控，主要监看库区的主要道路、以及库房的出入口，库房的25个定点摄像机均选用鸿创系列的30米、50米高清红外一体摄像机，型号为hc-C3053/hc-C3055，主要监看库区的主要道路、以及库房的出入口等，全部为室内壁装。摄像机自带30米或50米的红外灯，具有双滤光片自动切换功能，到晚上自动切换为黑白图像，并且自动启动红外灯，切换到红外滤光片模式，可以更好的接收红外光，使得晚上图像效果更佳。其防尘、防水，达到IP66的防护等级，可以直接室内安装。
甲类仓库长约25米，宽约10米，需要监看到仓库的整体情况，设计安装4台凯威的30米的红外一体摄像机，型号为KV-C3053-A-CM，配6mm镜头，安装在库房的四个角，基本可以覆盖库房整个面积，达到监控的目的。其自带30米的红外灯，光线暗的时候自动启动，进行补光，达到没有灯光的时候，一样可以实时监看到现场的画面。
库房办公区各安装1个监控点，分别监看办公区等处的人员及货物出入情况。设计在墙壁安装两只红外半球摄像机，型号分别为：hc-C6052R和KV-C3053，镜头标配为4mm和6mm，全部为彩色转黑白，晚上自动启动红外灯，即使在没有灯光的情况下，也能清晰的分辨出出入的人员情况。
具体设备清单
2.2、传输部分
传输部分就是系统图像信号的传输通道。目前电视监控系统多半采用视频基带(同轴电缆)传输方式。如果在摄像机距离控制中心较远的情况下，也有采用双绞线传输或光纤传输方式。
本套系统为一个库房的监控项目，监控室设在二期成品D库房，各个前端摄像机距离监控室距离不是太远，直接采用同轴电缆进行视频信号的传输，便可以满足客户的图像质量需求，对图像信号的传输重点要求在图像信号经过传输系统后，不产生明显的噪声、失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。所有的同轴电缆选用SYV75-5-1的视频线。
为保证各个前端摄像机供电正常，并且电源线和视频线一起敷设不会对视频信号产生干扰，设计在监控室将AC220V的电压转为AV60V的电源，通过线缆传输到前端摄像机，再通过摄像机专用电源将AV60V转为DC12V给各个摄像机供电；室外的高清红外高速球形摄像机为AC24V供电，可以在监控室直接变为AC24V传输到前端给摄像机供电。所有的供电线缆采用RVV2*1.0的电源线。
室外的高清红外高速球形摄像机通过485总线控制，采用RVVP2*1.0的控制线缆。
所有线缆的主干线采用200x100的线槽铺设，室内部分吊顶内暗敷。

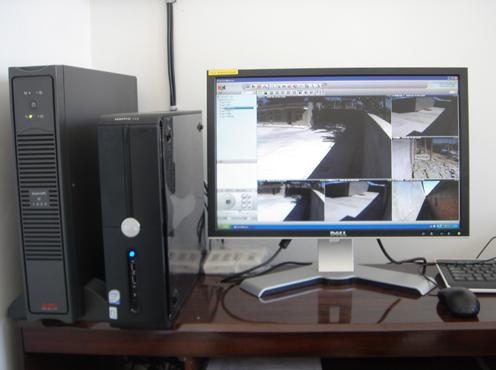

2.3、控制存储和显示部分
所有前端共计40路视频图像都传回监控室，在这里进行显示、存储以及控制等，根据此项目需求，我们选用2台海康16路网络硬盘录像机，一台海康8路网络硬盘录像机和显示器来完成所有摄像机信号的显示，并通过硬盘进行录像，每台硬盘录像机配两块1.5T的硬盘，便可以存储一个月以上的视频资料。同时它还支持视频的网络远传，方便相关领导通过网络随时随地访问本地的网络硬盘录像主机，观看实时画面。
