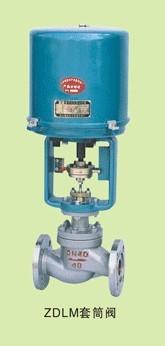

ZDLP型电子式电动单座调节阀

　　ZDLP、ZDLN型电子式电动单座、双座调节阀，是由直行程电子式电动执行机构和直通双导向式单座、双座阀组成。具有结构紧凑、动作灵敏、压降损失小、阀容量大、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。　

结构特点

1．ZDLP、ZDLN型电子式电动单座、双座调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。

2．ZDLP、ZDLN型电子式单座、双座调节阀按作用模式可分；正作用：电闭式-常开型（当电信号增大时阀位向下位移），《B型》反作用：电开式-常闭型（当电信号增大时阀位向上位移），《K型》

3．ZDLP型电子式电动单座调节阀为直通单座铸造球形阀，单座柱塞型阀芯，适用于允许泄漏小且阀前阀后压差不大的工作场合。

4．ZDLN型电子式电动双座调节阀为直通双座铸造球形阀，双座柱塞型阀芯，适用于压差大、流量大且不是很清洁的介质和泄漏要求不严格的场合

5．ZDLP型电动单座调节阀为直通低流阻单座上、下双导向式结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，上下阀杆的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。

6．ZDLN型电动双座调节阀为直通低流阻双座上、下双导向式结构，阀芯在位移过程中稳定可靠，双座阀阀体内有两个阀芯阀座组成，流体介质通过上下阀芯阀座流出，具有流量大、允许压差大、不平衡力小，是一种平衡式结构双座阀

7．通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性值：等百分比（对数）性、直线特性本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-100~+500℃；按温度高低配用不同阀盖可分常温型、高温型和低温型         　执行机构 　　3610L型或PSL型直行程全电子式电动执行机构是单双座调节阀的驱动装置，采用一体化结构设计，它以AC220V电源电压作动力，直接接受统一标准信号（4-20mA、0-10mA或1-5VDC、0-10V DC），将此转变成与输入信号相对应的位移，以直线性往复运动，改变阀芯的开度，因此一定的输入信号对应一定的位置开度，实现比例动作。是一种高精度、高性能、高可靠性类产品　执行机构主要技术参数 型号输出推力N速度mm/s最大行程（mm）型号输出推力N速度mm/s最大行程（mm）361LSA-08361LXA-088008004.24.230PSL20110000.4/1.250361LSA-20361LXA-20200020002.12.130PSL20220000.4/1.250361LSB-30361LXB-30300030003.53.560PSL20445000.4/1.250361LSB-50361LXB-50500050001.71.760PSL20880001.050361LSC-6565002.8100PSL210100001.050361LSC-99100002.0100PSL312120001.065361LSC-160160001.0100PSL325250001.0100(信号线用屏蔽线) 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄(信号线用屏蔽线) 防护等级：IP65 带手轮　性能指标 项目指标值基本误差％361L ±2.5； PSL±1.0回差％361L ±2.0； PSL±1.0死区％1.0始终点偏差％电开始点±2.5终点±2.5电关始点±2.5终点±2.5可调范围50：1额定行程偏差％2.5　允许压差 MPa 公称通径（mm）20253240506580100125150200250300阀座直径（mm）20253240506580100125150200250300允许压差 MPa2.03.02.01.81.051.160.670.470.390.260.161.10.5公称通径（mm）20253240506580100125150200250300阀座直径（mm）20253240506580100125150200250300允许压差 MPa≤公称压力4.03.4　流量特性示图 　  主要零件材料及适用温度、介质 公称通径mmDN15-DN300材料代号C（WCB）P（304）R（316） 主要零件阀体、阀盖WCB（ZG230-450）ZG1Cr18Ni9Ti（304）ZG1Cr18Ni12Mo2Ti（316）阀芯、阀座1Cr18Ni9Ti（304）或司钛莱合金堆焊1Cr18Ni9Ti（304）或司钛莱合金堆焊1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti填料V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管垫片增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片推杆、衬套2Cr13 适用 工况适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体常温型-30～+250 F4：≤200℃-40～+250 F4：≤200℃-40～+250℃ F4：≤200℃高温型-30～+450℃-40～+500℃-40～+500℃低温型 -40～-60℃、 -60～-100℃　主要技术参数 公称通径mm20253240506580100125150200250300阀座直径mm20253240506580100125150200250300额定流量系数Kv单座5812203250801202002804508001200双座 101625406310016025040063010001600额定行程L（mm）1016254060100执行器型号3610L361LS-8361LS-20361LS-30361LS-50361LS-65361LS-99PSLPSL201PSL202PSL204PSL208PSL312PSL325防爆型361LX-20361LX-30361LX-50361LX-65361LX-99电源电压AC220V 50Hz信号范围4～20mA DC 0～10mA DC或1～5V DC 0～10V DC作用模式电开式（K）型、电关式（B）型故障状态时全开、全关、自锁保位流量特性等百分比、直线、快开性允许泄漏量（L/h）单座阀：≤10-4×阀的额定容量；双座阀：≤10-3×阀的额定容量固有可调比R50:1公称压力PN(MPa)1.6 2.5 4.0 6.4　产品应用规范 设计制造:JB/T7387、IEC60534 法兰尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214 结构长度：GB/T12221、ANSI B16.10、JIS B2002
