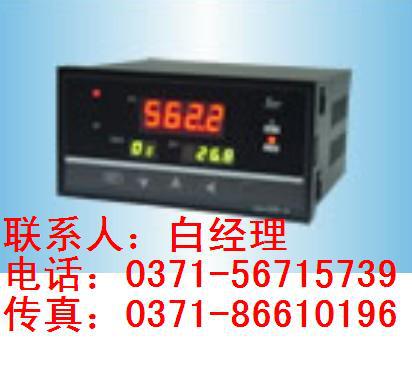

SWP-P805可编程控制仪昌晖

厂商 ：香港昌晖仪表股份有限公司（郑州分公司）

河南 郑州市
  • 主营产品：
联系电话 ：15838359751
商品详细描述
32段PID可编程序控制仪   SWP-P805-010-23-HL 33段PID可编程序控制仪   SWP-P805-020-23-HL 32段PID可编程序控制仪   SWP-P905-010-23-HL 33段PID可编程序控制仪   SWP-P905-020-23-HL



SWP-LED32段双区PID可编程序控制仪
SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。
SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求，按照一定的曲线进行控制。
一、 主要特点
　　1、 可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。
　　2、 最多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
　　3、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
　　4、 具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。
　　5、 可选择采用双区PID控制，抑制超调，提高控制精度。
二、 特殊技术参数
控制输出方式 PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围 0.0%-100.0%（单位：0.1%）
积分（复位）时间 0-9,999s（单位：1s）
微分（比率）时间 0-9,999s（单位：1s）
控制周期 1-250s（单位：1s）
采样周期 0.5s
三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）
型号 SWP-P805系列 接 线 图
仪表外形
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
型号 SWP-P905系列 接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

四、 SWP-LED系列32段 PID可编程序控制仪型谱表
型 号 代 码 说 明
SWP - 　□　□　□□ -□ 　□　□-□□ - 　□ 　□ -□- □-□
特 征 P                       32段PID可编程序控制仪
外形尺寸
8
9

160×80mm（横），80×160mm（竖）
96×96mm
控制作用 05                   可编程序控制
通讯方式 □                 参见"通讯方式"
控制输出 □               参见"控制输出方式"
变送输出 □             参见"变送输出方式"
输入类型 □□           参见"输入类型"
第一报警方式 □         参见"报警输出方式"
第二报警方式 □       参见"报警输出方式"
馈电输出 □     DC24V馈电输出
供电方式
W
T


DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
S
竖式显示仪表
横式显示仪表
特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。
★ 输入类型
代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
01 B 400～1800℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d
02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0℃ 18 特 殊 规 格 用 户 特 定
03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0℃ 19 4～20 mA开方 -1999～99999 d
04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d
05 T -200～400℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d
06 J 0 ～1200℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d
07 Wre 0 ～2300℃ 15 0～5 V -1999～99999 d 23 可切换输入 详见下表　
08 Pt100 -200～650℃ 16 0～20 mA -1999～99999 d
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
01 B 05 T 09 Pt100.1 14 1～5 V
02 S 06 J 10 Cu50 15 0～5 V
03 K 07 WRe 12 4～20 mA
04 E 08 Pt100 13 0～10 mA
★ 报警输出方式
选型代码 N H L G A D E
输出方式 无报警（可省略） 上限报警 下限报警 偏差内报警 偏差外报警 LBA报警 结束报警
★ 变送输出方式
选型代码 0 2 3 4 5 8
输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V 特殊规格
★ 控制输出方式
选型代码 0 1 2 3 4 5 6 7 8 9
输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V SCR输出 SSR输出 特殊规格 SOT输出
★ 通讯方式
选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
★ 第一报警输出只可选择N、H或L报警输出。
★ 注1：仪表显示方式为PV、SV、SEG三LED显示。
★ 型号举例：
①SWP-P805-822-12-HL
输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-485通讯，带上下限继电器报警输出。
②SWP-P905-222-12-HL-P
输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-232通讯，带上下限继电器报警输出，带DC24V馈电输出。
