产品名称:光电液位开关

产品型号:GDY-系列

产品特点:

1 液面检测准确、高重复性、快速响应；
液位的输出只与光电探头是否接触液面（体）有关,与介质的其它特性（温

度、压力、密度、电参数）无关,故液面检测准确、重复精度高;响应速度快,液

面控制非常精确。

2 可制成多点液位传感器；
由于光电探头体积相对小巧,可以在一个测量体上安装多个光电探头制成多

点液位控制器。

3 高可靠性、长寿命、免维护；

      传感器内部没有任何机械活动部件,可靠性高、寿命长、免维护。

4 免调试、免校验,直接安装即可应用；
由于液位信号输出只与液体是否接触光电探头有关,与其它因素无关,因此

不需调校,可直接安装使用。

5适应环境能力强；
真空、压力环境、 易燃易爆场合,以及特殊的液体环境如：湍流、气泡、振

动,蒸汽, GDY-系列液位传感器均可适应。

6 适应特种容器安装。
光电探头体积超小,可分开安装在狭小空间中适合特殊罐体或容器中使用。

工作原理：

空气中                                        液体中

性能参数:

材质:	碳钢烧结视镜或不锈钢烧结视镜；
安装规格:	G1/2  M20*1.5  1/2NPT可选；
嵌入深度A:	3mm～5mm；
工作压力:	-0.1 to 6Mpa；超高压可订制
工作温度:	-25℃～+65℃；超温可订制
供电电压:	5VDC ; 6～9VDC ； 12VDC ； 24VDC ; 220VAC
电流消耗:	15～30mA；
输出方式:	晶体管NPN输出；继电器干触点输出
重复精度:	±1.0mm；
接线端子:	晶体管输出 : 3线制；继电器输出：5线制；线长1.2米，其它线长可订制

GDY-系列光电液位开关安装及应用

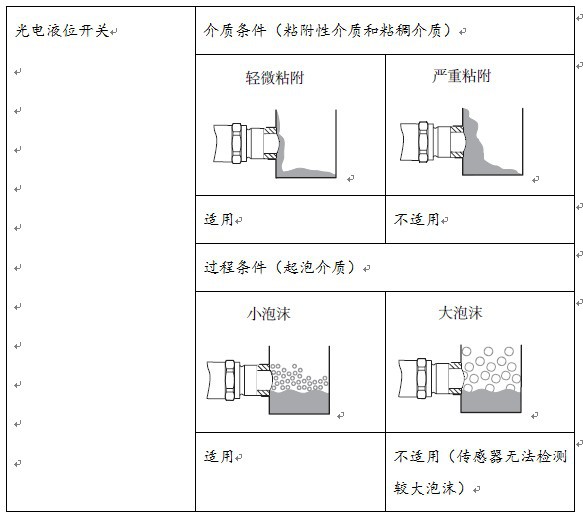

● 介质条件：

    ★ 测量介质：洁净低粘度非冰冻、非结晶对传感器没有腐蚀作用的液体；

    ★ 介质温度范围：-25℃～65℃；

    ★ 介质压力范围：-1～60bar。

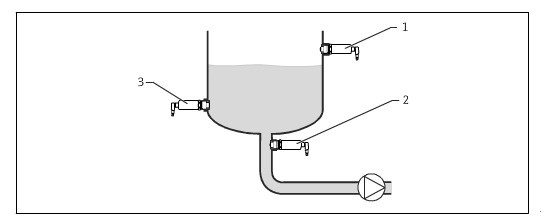

应用示例：



注：1 - 溢出保护或高限检测(MAX)，传感器浸没在液体中时，输出信号;

      2 - 超低限检测或泵空转保护(MIN) ，液位低于传感器位置时，输出信号;

      3 - 低限检测(MIN)，液位低于传感器位置时，输出信号。



● 安装条件:

注意：竖直安装可能会影响测量；

      传感器未完全被液体覆盖，会影响测量；

      理想情况下，传感器应水平安装，或在罐体或管道中倾斜安装(如上图)。

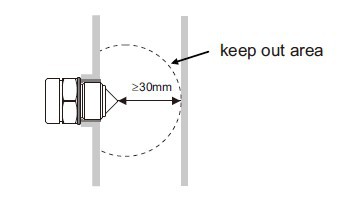

光敏探头和器或管道侧壁保持30mm以上距离（如下图）；



光敏探头不要安装在有套管的地方（如下图）；



实际应用示例：

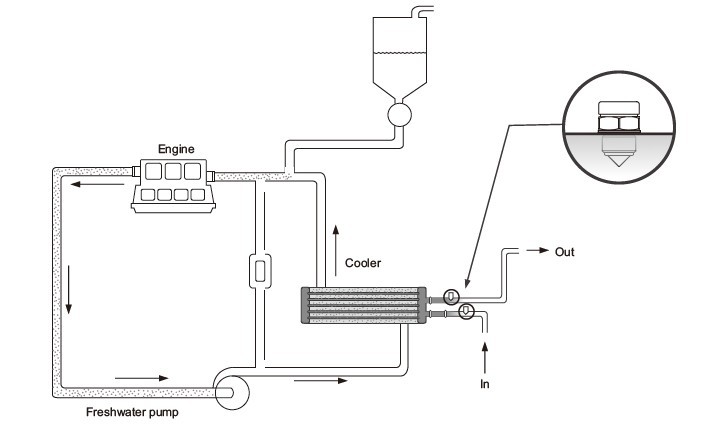

1、海水制冷应用

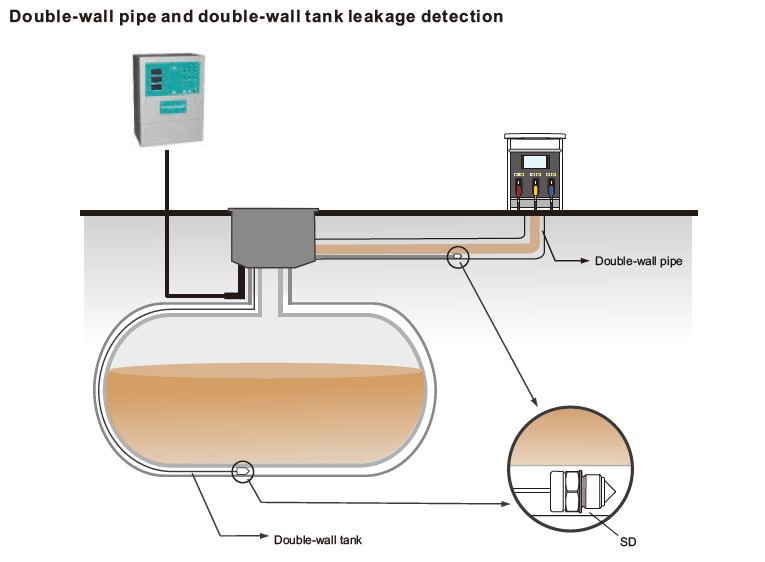

2、夹层管道或罐体应用







主要用途：

       管道/容器/机械设备/海工装备/轨道交通/高铁等液体（如：润滑油、导热油、液压油、变压器油、汽油、柴油；食用油、各类饮用水及饮料；酸、碱、盐溶液及除丙酮外的多种有机溶剂等）液位关键点、上下限位点及多点液位测量监控、显示报警、定点控制。
