商品详细描述
四孔网架橡胶支座是在桥梁板式橡胶支座的基础上，结合钢结构的建筑节点减震特性，而开发出的一种钢结构专用产品。建筑节点的减震，是不容忽视的重要环节，关乎整体结构的安全与否；节点支座的设计开发，伴随工程设计水平的逐渐提高而面临着日新月异的挑战。不断为工程提供一流的支座设计方案和优质的产品，是我们义不容辞的责任。欢迎新老用户和设计单位来电咨询洽谈和莅临考查。
一、支座分类
四孔橡胶支座的分类和板式支座的分类是一样，按不同的适用温度可分为：
1）氯丁胶型：适用温度-25℃~+60℃
2）天然胶型：适用温度-40℃~+60℃
3）三元乙丙胶型：适用温度-45℃~+60℃
二、支座性能

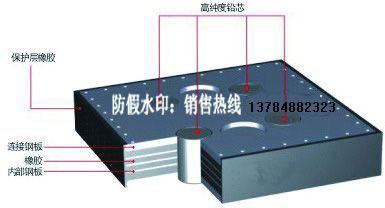

1、此类产品常用于无抗拔需要的节点，它具有竖向承载和在外力作用下竖向转角、抗水平剪切的功能。该支座由多层橡胶片和加劲钢板经加温、加压硫化而成，具有相当的竖向刚度和竖向承载力，从而能够支撑上部构件赋予的荷载。受力情况下，通过支座局部变形带来的耗能起到减震作用。支座通过固定螺栓孔，借由螺栓实现和上下构件的固定。本支座具有一定的竖向转角功能。
2、本系列支座不存在水平位移，主司竖向减震之功能；因为有螺栓限位，不考虑支座的水平剪切。
3、该支座适用于竖向承载力不超过4000KN的网架结构。
4、该产品结构简单，易于安装、更换和养护，造价较低。
三、支座的力学性能指标按交通部JT/T4-2004新标准执行。
一、支座分类
四孔橡胶支座的分类和板式支座的分类是一样，按不同的适用温度可分为：
1）氯丁胶型：适用温度-25℃~+60℃
2）天然胶型：适用温度-40℃~+60℃
3）三元乙丙胶型：适用温度-45℃~+60℃
二、支座性能
1、此类产品常用于无抗拔需要的节点，它具有竖向承载和在外力作用下竖向转角、抗水平剪切的功能。该支座由多层橡胶片和加劲钢板经加温、加压硫化而成，具有相当的竖向刚度和竖向承载力，从而能够支撑上部构件赋予的荷载。受力情况下，通过支座局部变形带来的耗能起到减震作用。支座通过固定螺栓孔，借由螺栓实现和上下构件的固定。本支座具有一定的竖向转角功能。
2、本系列支座不存在水平位移，主司竖向减震之功能；因为有螺栓限位，不考虑支座的水平剪切。
3、该支座适用于竖向承载力不超过4000KN的网架结构。
4、该产品结构简单，易于安装、更换和养护，造价较低。
三、支座的力学性能指标按交通部JT/T4-2004新标准执行。
|
项目 |
指标 |
|
|
极限抗压强度Ru(Mpa) |
≥70 |
|
|
实测抗压弹性模量E1(Mpa) |
E±E×20% |
|
|
实测抗剪弹性模量G1(Mpa) |
G±G×15% |
|
|
实测老化后抗剪弹性模量G2(Mpa) |
G1±G1×15% |
|
|
实测转角正切值ranθ |
混凝土结构 |
≥1/300 |
|
钢结构 |
≥1/500 |
|
