自洁式排气水过滤器

产品介绍
     GCQ-T、GCQ-I、GCQ-II系列自洁式排气水过滤器为多功能系统部件，具有压差自动报警、气水分离以及过滤功能。过滤器自洁能力强，不用经常清洗过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效地排除，以保证水质的清洁。该产品广泛用语工业冷却水系统，空调水系统，热交换水系统，生产生活热水供应系统，热水采暖锅炉水系统等。
工作原理
     水系统中的空气对系统中的水泵、锅炉、热交换器、制冷机等设备及部件易产生腐蚀和损坏，造成系统使用寿命及效率降低。仅在系统最高点设置排气阀效果不佳，当压力减少时溶于水中的气体会重新形成气泡，尤其在水泵前会有大量气体分离出来。
     自洁式排气水过滤器利用气水分离、沉降、过滤等机理，当冷却水、热水、冷冻水系统中的水进入自洁式排气水过滤器时，体积扩大，迅速急剧降低，水中气泡分离上升至聚气区，小气泡吸附在气水分离装置上，当形成大气泡上升至聚气区后通过自动排气阀排除。带有污物的循环水在过滤器中污物随水流沉降，通过气水分离装置后污物得到了加速，在滤芯的两侧迅速沉降在存污区，因存污区容污量大，只需要定期开启排污阀。经过空气和污物分离，洁净的水经滤芯流入水泵入口，由于水泵及水流的冲击下滤芯产生的振动，使得贴附在滤芯外侧残留物脱落，实现自洁。
安装及注意事项
1、安装时，水流方向应与设备指示方向一致；
2、最好设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行；
3、 过滤器与水处理仪设备配套使用时，应安装在水处理设备进水口之前。
主要技术参数
1、压力范围：0.6、1.0、1.6Mpa
2、适用温度≤95℃
3、排气率：99%
4、排污率：99%
5、特殊规格可按用户要求定制
6、法兰连接尺寸按GB/T9119-2000

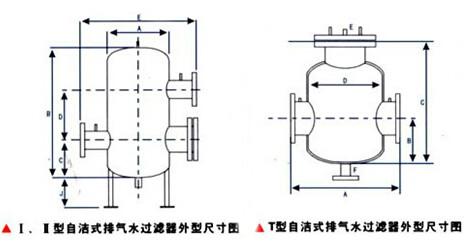

产品规格尺寸表

GCQ-Ⅰ、Ⅱ自洁式排气水过滤器规格尺寸表：
