Q44F-16P法兰连接三通球阀

厂商 ：沈高阀门集团有限公司厦门紫敬阀门分公司

山东 淄博市
  • 主营产品：
  • 闸阀
  • 调节阀
  • 蝶阀
联系电话 ：13573325863
商品详细描述

法兰三通球阀产品特征

      三通球阀是一种三通道的回转型球阀,O型三通球阀的阀芯有L型和T型，可以满足不同的生产工艺要求。三通球阀可以根据需要，任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除，T型阀实现把三条连通管道进行合流与分流。　




三通球阀一般采用两阀座结构，如流向图A所示两种工况，选用两阀座L型结构（即Q44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即Q45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即Q45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。





阀门试验




三通法兰球阀主要零部件及材料




压力、温度曲线

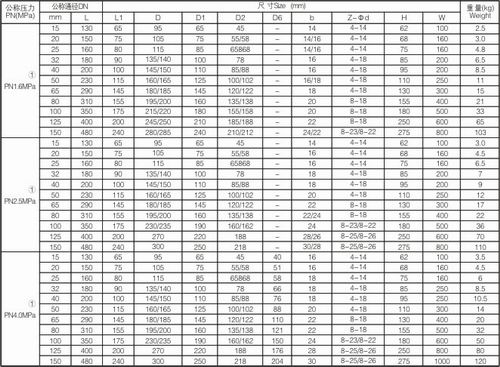

外形及连接尺寸






 注：①缩径球阀重量约为全通径球阀重量的70%～80%。
       ②表中以分数表示者，分子为JB/T74～90系列2尺寸(等同于原械标JB74～90-59的尺寸)，
       ③分母为JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。
       ④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
