商品详细描述
【ISW型卧式管道离心泵】安装示意图：

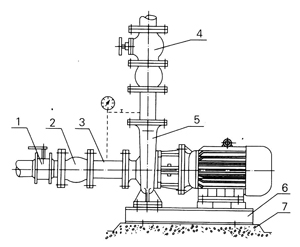

一、刚性安装

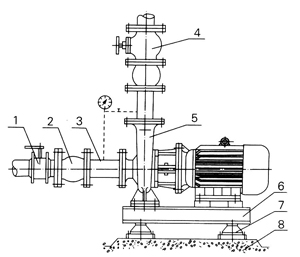

二、柔性安装
1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正
常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
【ISW型卧式管道离心泵】起动与停车：
（一）运行中的维护与保养
1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
2、定时检查电机电流值，不得超过电机额定电流。
3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组
大修期一般为一年。
（二）机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵（电机）几圈，以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分，否则应检修。
【ISW型卧式管道离心泵】故障原因及排除方法：
声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，ISW型卧式管道离心泵性能参数、ISW型卧式管道离心泵使用场合、ISW型卧式管道离心泵材质要求、ISW型卧式管道离心泵结构、ISW型卧式管道离心泵安装尺寸以及ISW型卧式管道离心泵的价格等详情，请联系我们的营销部，电话：0577-66996885、66996886，感谢您访问海坦泵业网站【http://www.bengzhan.cn/】，我们一定会尽心尽力为您提供优质的服务。
相关离心泵系列产品：
GC型卧式多级锅炉给水泵，D、DG型卧式多级离心泵，ISGB型便拆式管道离心泵，S、SH型中开式单级双吸离心泵，SOW型卧式中开蜗壳式双吸离心泵，CHLF型轻型段式不锈钢多级离心泵，CHL型不锈钢轻型多级离心泵，QDLF系列轻型不锈钢立式多级离心泵，DL系列立式多级离心泵，D型卧式多级离心泵，TSWA型卧式多级离心泵，GDL系列立式多级管道离心泵，IS型卧式单级离心清水泵，SFB型不锈钢耐腐蚀离心泵，ISG型立式管道离心泵，ISW型卧式管道离心泵。
一、刚性安装
.jpg) |
1 |
进口球阀 |
|
2 |
挠性接头 | |
|
3 |
直管 | |
|
4 |
出口闸阀 | |
|
5 |
泵 | |
|
6 |
底座 | |
|
7 |
水泥基座 |
.jpg) |
1 |
进口球阀 |
|
2 |
挠性接头 | |
|
3 |
直管 | |
|
4 |
出口闸阀 | |
|
5 |
泵 | |
|
6 |
底座 | |
|
7 |
JGD型减振器 | |
|
8 |
水泥基座 |
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正
常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
【ISW型卧式管道离心泵】起动与停车：
（一）运行中的维护与保养
1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
2、定时检查电机电流值，不得超过电机额定电流。
3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组
大修期一般为一年。
（二）机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵（电机）几圈，以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分，否则应检修。
【ISW型卧式管道离心泵】故障原因及排除方法：
|
故障现象 |
可能产生的原因 |
排除方法 |
|
1、水泵不出水 |
a、进出口阀门未打开，进出管路阻塞，叶轮流道阻塞。 b、电机运行方向不对，电机缺相。 c、吸入管漏气。 d、泵没灌满液体，泵腔内有空气。 e、进口供水不足，吸程过高，底阀漏水。 f、管路阻力过大。 |
a、检查，去除阻塞物。 b、调整电机方向紧固电机接线。 c、拧紧各密封面，排除空气。 d、打开泵上盖或打开排气阀，排尽 空气。 e、停机检查、调整 （并网自来水管 和带吸程使用易出现此现象。） f、减少管路弯道，重新选泵。 |
|
2、水泵流量不足 |
a、先按1。原因检查。 b、管道、叶轮流产部分阻塞，水垢沉积、阀门开度不足 c、电压偏低，转速不符合要求。 d、叶轮磨损。 |
a、先按1。排除。 b、先除阻塞物，重新调整阀门开度 c、稳压 d、更换叶轮 |
|
3、功率过大 |
a、超过额定流量使用 b、吸程过高 c、泵轴承磨损 d、泵选型不当 |
a、调节流量关小阀门 b、降低吸程。 c、更换轴承。 d、重新选泵。 |
|
4、杂音振动 |
a、管路支撑不稳。 b、液体混有气体。 c、产生汽蚀。 d、轴承振动。 e、电机超载发热运行。 |
a、稳固管路。 b、提高吸入压力、排气。 c、降低真空度。 d、更换轴承。 e、调整按5。 |
|
5、电机发热 |
a、流量过大、超载运行。 b、碰擦。 c、电机轴承损坏。 d、电压偏低。 |
a、关小出口阀。 b、检查排除。 c、更换轴承。 d、稳压。 |
|
6、水泵漏水 |
a、机械密封磨损。 b、泵体有砂孔或破裂。 c、密封面不平整。 d、安装螺栓松懈。 |
a、更换。 b、焊补或更换。 c、修整。 d、紧固。 |
