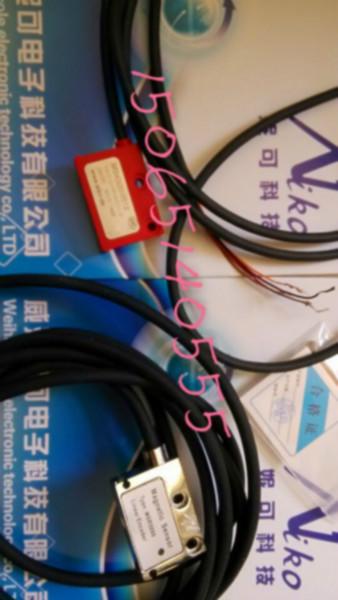

光栅尺相关参数

光栅尺相关参数：
●测量范围：50mm～3000mm
●测量准确度：±6um/m～±10um/m
●测量基准：光栅周期20µm的光学玻璃尺
●光学测量系统：透射式红外线光测量系统，红外线波长880nm
●反应速度：60m/min(0.005mm)    25m/min(0.001mm)
●读数头滑动系统：垂直式五轴承
●输出讯号：TTL/EIA-422-A
●讯号传达周期：20um
●供应电压：DC 5V±5%
光栅尺定义：
  光栅尺通过摩尔条纹原理，通过光电转换，以数字方式表示线性位移量的高精度位移传感器。光栅线位移传感器主要应用于直线移动导轨机构，可实现移动量的精确显示和自动控制，广泛应用于金属切削机床加工量的数字显示和CNC加工中心位置环的控制。该产品已形成系列，供不同规格的各类机床选用，量程从50毫米至30米，覆盖几乎全部金属切削机床的行程。

光栅尺分类如下：
  5V，12V，15V，24V的方波，细分尺，正弦尺，也有专为火花机提供的抗干扰能力强的正反码信号尺，及与电脑数控机床相连的高功率光栅尺。
结构分宽尺和窄尺两种。窄尺最长可做1米，宽尺30米内任选。
另外可分为敞开式和封闭式两类。其中敞开式为高精度型，输出波型为正弦波，主要用于精密仪器的数字化改造最高分辨率可达０.１um。封闭式则主要用于普通机床、仪器的数字化改造，输出波型为方波。
光栅尺主要应用:
1、各类测量机构、仪器的位移测量(弹簧试验机、三坐标机、投影仪等）
2、各类机床的数显系统（车床、铣床、磨床、镗床、电火花、钻床等）
3、各类数控机床的配套使用（数控铣、加工中心、数控磨床等）
4、配接PLC,用于各类自动化机构的位移测量
传感器准确度：单位：mm   精度分3个级别
                           1           2           3
≤200                     ±0.001 ±0.002 ±0.003
＞200-500                ±0.002 ±0.004 ±0.008
＞500-1000               ±0.004 ±0.008 ±0.015
＞1000-1500              ±0.012 ±0.025 ±0.050
