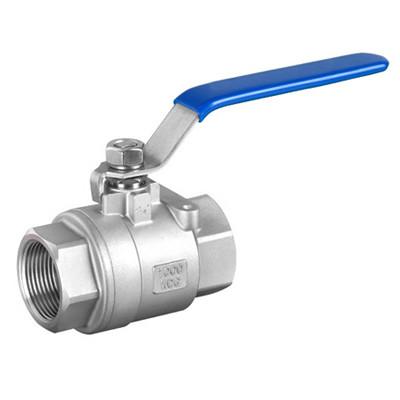

美标不锈钢球阀

厂商 ：浙江方文特钢有限公司

浙江 温州
  • 主营产品：
  • 锻钢阀门系列
  • 锻钢球阀
  • 螺栓
联系电话 ：15057736327
商品详细描述
三、Q41F-16P型不锈钢球阀主要零件及材质
序号NO. 零件名称 材质
GB ASTM
1 阀体 WCB A216-WCB
2 密封圈 PTFE PTFE
3 球体 1Cr18Ni9Ti SS304
4 螺母   35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢 B12.10-304/F.G
8 填料 PTFE PTFE
9 填料压盖 WCB A216-WCB
0 定位片 25 A105
11 挡圈 65Mn AISI  1066
12 手柄 K33 A47-667  Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE
四、国标软密封球阀试验压力
压力等级   试验压力MPa
公称压力PN   磅级Class   壳体试验   密封试验
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0
五、Q41F-16P型不锈钢球阀主要连接尺寸:  PN1.6MPa
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 80 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
PN2.5MPa
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
PN4.0MPa
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 15
PN6.4MPa
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
PN10.0MPa
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800



订货须知： 一、①法兰浮动球阀产品名称与型号②法兰浮动球阀口径③法兰浮动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的法兰浮动球阀型号，请按法兰浮动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

一、Q41F-16P型不锈钢球阀用途及特点

      不锈钢球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。 1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开　　关位置避免误操作。手柄上有明显地开和关标识。 2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。 3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。 4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。 5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。 6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所
二、Q41F-16P型不锈钢球阀应用规范：
1、设计制造造GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按APID.598
