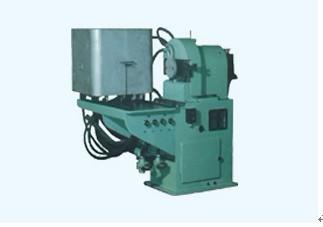

型号
|
T80/WLF型
|
T16WL型
|
T50/WL型
|
用途
|
用于绕制C型、R型及台阶型等各种变压器铁芯
|
将硅钢带卷绕成C型变压器铁芯
|
技术数据
|
|
|
|
主轴转速
|
19、25r/min
|
20～45r/min
|
30～70r/min
|
卷绕最大直径
|
300mm
|
37mm
|
200mm
|
卷绕钢带厚度
|
0.08～0.35mm
|
0.08～0.35mm
|
0.08～0.35mm
|
卷绕钢带宽度
|
80；64；50；40；32mm
|
16；12.5；10；8；6.5mm
|
16、20、25、32、40、50mm
|
气缸活塞直径
|
110mm
|
气缸中允许压力
|
4.5kg/cm
|
|
2 0.4Mpa
|
电动机
|
J0-31-42.2KW
|
1430r/min 0.25KW
|
1450r/min JZTY31-4型，2.2kW
|
点焊机额定容量
|
3KVA
|
|
|
输入电压
|
220V
|
|
|
输出电压
|
0～4V
|
|
|
主机外形尺寸
|
955×905×1180mm
|
1330×700×1260mm
|
|
点焊机外形尺寸
|
450×350×690mm
|
900mm
|
1094×760×1353mm
|
重量
|
1300kg
|
|
|
型号
|
J8650-1/ZF型
|
J21200/JW型
|
J21260/JW型
|
主要技术参数
|
|
|
|
卷绕最大对角线
|
300mm
|
|
1550mm
|
卷绕最大宽度
|
80mm
|
200mm
|
255mm
|
|
