欧瑞变频器河南总代理/提供F2000-P系列说明书
可在线索取
应用范围:风机专用 品牌:惠丰 产品系列:惠丰变频器风机水泵型/欧瑞风机水泵型变频器 型号:惠丰变频器F1000-P风机水泵型 额定电压:三相AC380-440（V）
产品名称： F2000-P风机水泵专用系列变频器（0.75-450KW）
产品型号： F2000-P风机水泵专用系列变频器（0.75-450KW）
产 地： 山东烟台
产品分类： 欧瑞传动 >>> 欧瑞（惠丰）变频器
产品描述：
F2000-P风机水泵专用系列变频器（0.75-450KW）
产品概述 　　风机水泵类专用变频器是在通用变频器功能基础上，针对该系列电机负载情况全新设计的专用变频器。具有丰富的时段控制以及PID调节功能。拖动方式有单泵模式、一拖二固定模式、一拖二轮换模式、一拖多固定模式、一拖多轮换模式，更贴近风机水泵类负载的工控应用领域。 产品特性 　　●　单泵模式：变频器拖动一台泵进行PID调节 　　●　一拖n(2≤n≤8)固定模式：变频器控制n台泵，第一台泵由变频器进行PI调节，称之为变频泵；其它泵由工频电源控制，称之为工频泵，由变频器控制投入或切掉工频泵 　　●　一拖n(2≤n≤4)轮换模式：变频器控制n台泵实现定时轮换功能，在轮换时间到后，变频泵和工频泵轮换，工频泵做变频泵用，变频泵做工频泵用 　　●　一拖n(2≤n≤4)变频循环模式：变频器根据PID反馈压力循环投切水泵，先投先切 　　●　PID调节、点动调速、模拟量调速、数字设定调速、Modbus上位机调速等多种调速方式 　　●　时段控制起停功能：用户最多可设置6个时钟控制段，根据需求设置任意时间段控制运行 　　●　时段段速控制：最多可设置6个时段段速控制 　　●　两线式、三线式控制：端子控制方式更加灵活 　　●　其它功能：直流制动、增强的显示功能(在停机状态下，PID调节时，可以通过切换方式键来显示设定压力，和当前传感器输入量,时钟开启后，可以进行实时显示当前时间)、夏时制功能 技术参数
项 目 内 容
输　　入 电压范围 三相380V±15%
频率范围 50/60Hz
输　　出 电压范围 三相0～380V
频率范围 0.00～60.0Hz（频率分辨率0.01Hz）
控制方式 载波频率 1600～10000Hz；随机载频
输入频率分辨率 数字设定：0.01Hz；模拟量设定：上限频率×0.1％
控制方式 V/F控制
过载能力 120%额定电流60S；150%额定电流10S
转矩提升 手动转矩提升0.1%～30.0%（V/F）
V/F曲线 三种方式：直线型、平方型、自定义曲线
直流制动 直流制动频率：1.0～5.0 Hz，制动时间：0.0～10.0S
自动电压调整(AVR) 当电网电压变化时，能自动保持输出电压恒定
操作功能 频率设定 电位器或外部模拟信号；键盘（端子）▲／▼键、外部控制逻辑及自循环设定；Modbus上位机设定
起/停控制 无源触点控制、键盘控制、Modbus上位机控制
运行命令通道 控制面板给定、控制端子给定、Modbus上位机给定
主频率源 数字给定、模拟电压给定、模拟电流给定、Modbus上位机给定、PID调节、段速调节等
辅助频率源 数字给定、模拟电压给定、模拟电流给定、PID调节、段速调节等
保护功能 输入缺相，输入欠压，过压，过流，变频器过载，电机过载，过热，电流检测故障，外部设备故障，外部干扰，缺水保护、压力保护、断线保护
显 示 LED数码管显示当前输出频率、当前时间、当前流量、输出电流、当前输出电压、故障类型以及功能码参数、操作参数；四个LED指示灯指示变频器当前的工作状态
环境条件 设备场所 室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
环境温度 -10℃～+50℃
环境湿度 90%以下（无水珠凝结现象）
振动强度 0.5g（加速度）以下
海拔高度 1000米以下
适配电机 0.75～450KW
产品一览表 (B表示塑壳 、C表示金属壁挂式、D表示金属柜式)
型 号 额定输入电压(V) 额定输出电流(A) 结构代号 适配电机(KW) 备注
F2000-P0007T3B ～380（三相） 2.0 B2 0.75 塑壳壁挂
F2000-P0015T3B ～380（三相） 4.0 B2 1.5
F2000-P0022T3B ～380（三相） 6.5 B2 2.2
F2000-P0037T3B ～380（三相） 8.0 B4 3.7
F2000-P0040T3B ～380（三相） 9.0 B4 4.0
F2000-P0055T3B ～380（三相） 12 B5 5.5
F2000-P0075T3B ～380（三相） 17 B5 7.5
F2000-P0110T3C ～380（三相） 23 C1 11 金属壁挂
F2000-P0150T3C ～380（三相） 32 C1 15
F2000-P0185T3C ～380（三相） 38 C2 18.5
F2000-P0220T3C ～380（三相） 44 C3 22
F2000-P0300T3C ～380（三相） 60 C3 30
F2000-P0370T3C ～380（三相） 75 C3 37
F2000-P0450T3C ～380（三相） 90 C5 45
F2000-P0550T3C ～380（三相） 110 C5 55
F2000-P0750T3C ～380（三相） 150 C5 75
F2000-P0900T3C ～380（三相） 180 C6 90
F2000-P1100T3C ～380（三相） 220 C7 110
F2000-P1320T3C ～380（三相） 265 C8 132
F2000-P1600T3C ～380（三相） 320 C8 160
F2000-P1800T3C ～380（三相） 360 C9 180
F2000-P2000T3C ～380（三相） 400 CA 200
F2000-P2200T3C ～380（三相） 440 CA 220
F2000-P2500T3C ～380（三相） 480 CB 250
F2000-P2800T3C ～380（三相） 520 CB 280
F2000-P3150T3C ～380（三相） 550 CB 315
F2000-P1100T3D ～380（三相） 220 D0 110 金属柜机
F2000-P1320T3D ～380（三相） 265 D1 132
F2000-P1600T3D ～380（三相） 320 D1 160
F2000-P1800T3D ～380（三相） 360 D1 180
F2000-P2000T3D ～380（三相） 400 D2 200
F2000-P2200T3D ～380（三相） 440 D2 220
F2000-P2500T3D ～380（三相） 480 D2 250
F2000-P2800T3D ～380（三相） 520 D3 280
F2000-P3150T3D ～380（三相） 550 D3 315
F2000-P3550T3D ～380（三相） 595 D3 355
F2000-P4000T3D ～380（三相） 650 D3 400
F2000-P4500T3D ～380（三相） 760 D4 450
EPC50多泵控制盒 　　EPC50多泵控制盒应用于多泵控制（超过一拖二时选用），无需单独电源，用10芯连接线和变频器主板连接即可使用，最大可以实现一拖八固定模式和一拖四轮换模式。

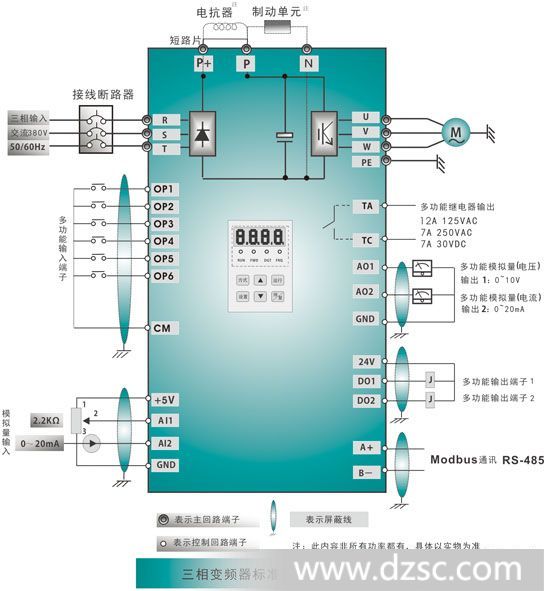

标准配线图
