数控龙门移动镗铣床及其图纸

简单介绍：

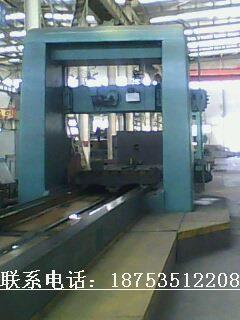

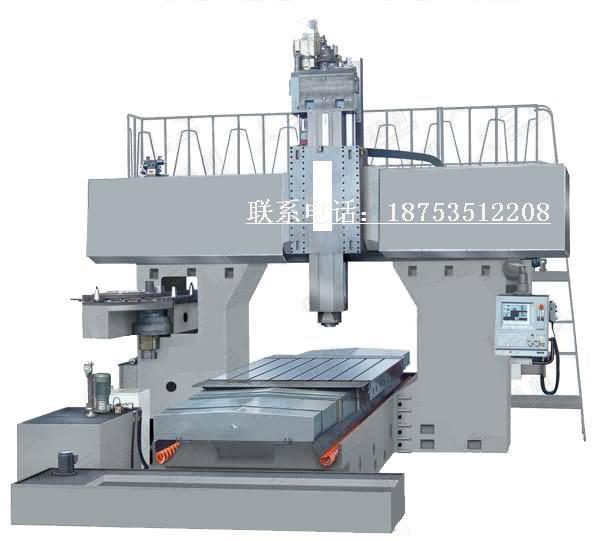

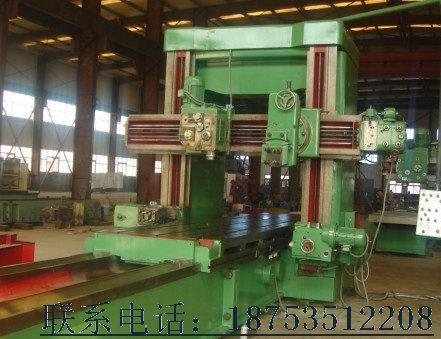

XK27系列数控定梁龙门移动镗铣床(加工中心)是公司在与法国FOREST-LINE公司进行合作生产多种大型、重型数控机床的基础上,自行开发研制的数控机床,主机结构均为龙门框架移动、工作台固定式结构。具有机床占地面积小、工作台承重大、自动化程度高等特点,可广泛适用于汽车、航空航天、机车车辆、纺织机械、印刷机械、造纸机械、机床等行业中对各种板类、箱体类、机架类和模具等精密零件的数控机加工,工件一次装夹后可进行铣、镗、钻、铰、攻丝等多种工序加工;配备合适的附件铣头后,还可对工件进行五面加工,以及对各种复杂型面进行三座标数控加工。
    两种系列产品均采用CAD优化和模块化设计,在现定型系列产品的基础上,可根据用户的特殊要求,对产品的结构和参数数据进行适当修改;并可根据不同加工零件的要求和类型,配置多种附件铣头、不同刀具容量的刀库,以及冷却装置等其它附属装置,以供用户自行选用。
    机床的龙门框架采用钢板焊接件,工作台、溜板、滑枕等部件均采用树脂砂造型、高强度的优质铸铁件,该组合系当今世界数控机床的流行趋势,使整机具有良好的刚性和精度保持性能。
　X、Y轴导轨副的最佳设计与配置,即使在重载荷下仍能保证机床具有良好的性能:Y、Y轴均采用超重型直线运动导轨或镶钢——滚动块导轨,负载大、精庋高;而超重型数控机床的Y、Y轴则采用静压导轨副,达到无摩擦传动,导轨使用寿命长。
　Y轴横梁导轨采用阶梯式设计,可确保机床的加工精度和长期的稳定性。
　三轴传动均采用进口高精密级预载滚珠丝杠或双齿轮-齿条无间隙传动,从而确保传动精度。
　三轴反馈采用光电编码器实现半闭环位置反馈,也可根据用户要求,采用光栅尺实现全闭环位置反馈,以提高机床的精度。
  主铣头采用滑枕——减速箱分离式设计,使铣头精度得以提高;减速箱内采用滑移齿轮自动变速机构,以获得低速大扭矩和高速恒功率,可同时满足粗加工和精加工的工艺要求。
　采用高精度主轴组合轴承,保证了主铣头的高性能、高精度。滑枕铣头还采用液压油缸进行平衡,运动平稳。
　刀具采用碟形弹簧拉紧,液压松刀。XH27系列产品可配置容量为20把、24把刀具的盘式刀库,实现立式自动换刀,或容量为50把、60把、80把、120把刀具的链式刀库,进行立卧式自动换刀(任由用户选用)。
