PC和PA增韧剂

厂商 ：东莞市城源阻燃材料科技有限公司

广东 东莞
  • 主营产品：
  • 磷酸三苯酯TPP
  • 环氧树脂阻燃
  • 十溴二苯乙烷
联系电话 ：13423305016
商品详细描述
材料特点：

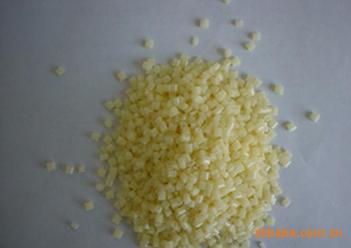

 §本品为马来酸酐接枝的乙烯类弹性体；

 §白色颗粒，熔融指数（190℃，2.16Kg）：1.2g/10min，

 接枝单体含量（重量%）：0.8，密度（g/cm3）：0.9
主要用途：

 §用于PA6、PA66增韧，增强增韧、阻燃增韧、增强阻燃增韧等，提高尼龙的抗冲击性，耐寒性，成型加工性，降低吸水率
§用于尼龙与聚丙烯、聚乙烯共混合金的相容剂。
性能指标：
表1 尼龙6树脂增韧典型数据
项目
 单位
 PA6
 PA6+5%
AZ01
 PA6+10%
AZ01
 PA6+20%
AZ01
拉伸强度
 MPa
 69
 61
 56
 47
弯曲强度
 MPa
 90
 84
 74
 61
悬臂梁冲击强度
 KJ/m2
 10
 22
 35
 102

表2 尼龙66树脂增韧典型数据
项目
 单位
 PA66
 PA66+5%
AZ01
 PA66+10%
AZ01
 PA66+20%
AZ01
拉伸强度
 MPa
 66
 61
 56
 45
弯曲强度
 MPa
 102
 80
 74
 58
悬臂梁冲击强度
 KJ/m2
 8
 17
 30
 90

注：以上数据为产品典型值，不作为质保承诺。
建议用量：纯PA6增韧5%，可根据韧性要求，兼顾成本，适量增减（5-20%）。PA6增强增韧3-5%.
纯PA66增韧10%，可根据韧性要求，兼顾成本，适量增减(10-20%)。PA66增强增韧3-5%
包装、储运：

 §包装：每袋净重25±0.2 Kg，涂塑复合袋包装。

 §运输：不得曝晒、雨淋，保持清洁、干燥，不得污损，保持包装完整。

牌号
用途级别
 注塑级
标签：
相关产品推荐
