商品详细描述
产品名称 |

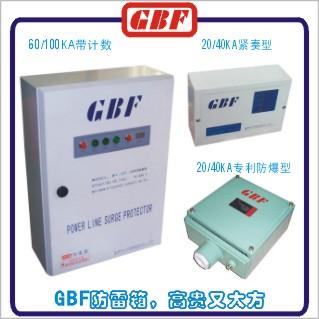

B级、C级电源防雷箱 |
|
产品型号 |
WY-SP-380B40S、WY-SP-380C20S、 WY-SP-220B40S、WY-SP-220C20S |
|
额定电压Un(V) |
220/380 |
|
最大持续工作电压Uc(V) |
385/420 |
|
额定通流量In 8/20us(kA) |
20-40 |
|
最大通流量Imax 8/20us(kA) |
40-60 |
|
防护电压In时Up(kV) |
1.5 |
|
响应时间Ta(ns) |
<25 |
|
接入导线面积S(mm2) |
≥10 |
|
接入接地线面积S(mm2) |
≥16 |
|
外形尺寸(mm) |
W264xH184xT88 |
|
接线方式 |
并联 |
|
失效指示 |
有 |
|
雷击计数 |
可选 |
|
安装方式 |
螺丝固定(挂板可选) |
|
工作温度 |
-40~80℃ |
|
符合标准 |
IEC6143-1、IEC60664-1 |
|
性能、结构特点 |
本交流电源防雷箱采用大容量浪涌吸收元件为核心组件,通流容量由20-40kA不等,具有以下特点: 残压低、响应速度快; 过流过热传感器保护模式,安全可靠; 快速接线检测及失效指示电路; 尺寸小巧,安装方便 高强度喷涂钢板,坚固耐用。 |
|
应用场合 |
适用于普通工厂、办公楼、学校、收费站、小区住宅等场所的二、三级防雷。 |
|
工作状态检测 |
1、在接通电源的情况下,按“TEST”检测按钮,“LINE * NORMAL”指示灯(绿色)亮表示正常。装上面盖后,可用直径2mm以下的工具从测试孔内按下相应的检查按钮来测试防雷箱的工作状态。 2、当发现“FAULT”故障指示灯(红色)发亮或按下“TEST”检测按钮而正常指示灯不亮时,应检查各相线、零线及地线是否接线良好,否则应更换防雷箱。 |
