国产信创嵌入式高校实验室教学设备-鸿蒙嵌入式实验箱

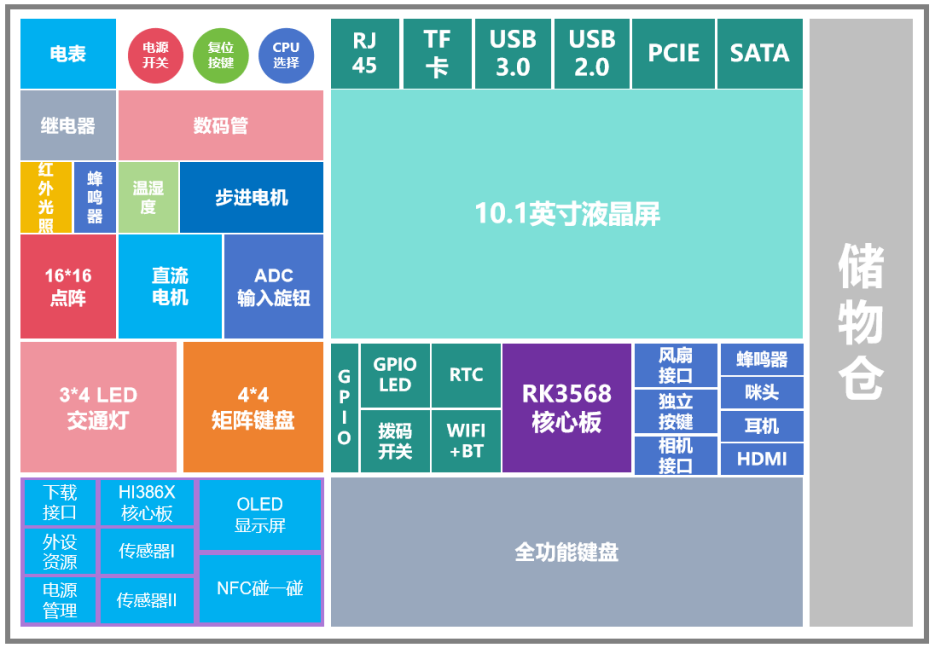

鸿蒙嵌入式内核与应用开发教学实验平台，是一款面向电子信息工程、计算机科学与技术、软件工程等专业开展鸿蒙轻量化系统开发、鸿蒙标准化系统南向嵌入式开发、鸿蒙标准化系统北向应用开发、鸿蒙综合应用项目实践等科研教学、实验实训活动的综合型平台。 平台采用富设备+瘦设备双主控协作设计理念,一键切换主控核心。富设备主控采用国产化处理器RK3568，四核64位Cortex-A55架构，内置独立NPU,算力可达1TOPS。配备10.1多点电容触摸液晶屏和全功能键盘，搭载OpenHarmony标准鸿蒙操作系统。板载千兆以太网、4路USB3.0、4路USB2.0、USB3.0 OTG、PCIE3.0、SATA3.0、TF、CAN、RS485、2路RS232、JTAG、AUDIO、MIPI CAMERA、LVDS、HDMI、RTC等丰富外设接口。板载4G/5G模块接口，支持4G/5G 通信模块。板载40P通用彩排扩展接口，包含IIC、SPI、UART、GPIO、ADC、3.3V电源、5V电源等常用接口。板载WIFI+蓝牙模块、4路GPIO LED、2路拨动开关、6个功能按键。 产品特点 瘦设备主控采用国产化处理器Hi3861/Hi3863，配备1.3寸OLED显示屏，搭载OpenHarmony轻量级操作系统。板载NFC模块，可实现鸿蒙的“碰一碰”。板载标准物联网E53接口，支持接入满足此标准的物联网模块。板载RGB三色LED指示灯、温湿度传感器、光照+距离传感器、独立按键。板载TYPE-C USB接口，提供程序下载和数据通信功能。板载两个通用传感器接口，支持人体感应传感器、烟雾传感器、六轴传感器、光照传感器、红外对射传感器、雨雪传感器、声音传感器、门磁传感器、电机风扇、继电器等多种模块，搭建智慧路灯、智慧烟感、智慧农业、智慧井盖等多种应用系统。板载扩展32路GPIO功能，支持采集与控制大底板传感控制器。 富设备和瘦设备共用大底板嵌入式外设资源，包含交通灯、矩阵键盘、矩阵LED、数码管、直流电机、步进电机、继电器、光照传感器、温湿度传感器、红外遥控接收头等。与此同时，预留标准扩展模块接口，支持扩展无线传感网络、RFID射频识别、指纹识别、离线语音、GPS/BDS等物联网功能扩展模块。 平台配套提供Visual Studio Code、DevEco Device Tool、HiSparkStudio、HiBurn、BurnTool等OpenHarmony轻量系统开发环境，Ubuntu18.04/20.04、RKDevTool、DevEco Studio、ArkUI等OpenHarmony标准系统开发环境，涉及操作系统、代码编辑器、烧录工具、核心组件等资源类型。 平台提供完善的产品手册、软件资源包、硬件原理图等资料,配套《OpenHarmony轻量化系统内核开发》、《OpenHarmony轻量化系统嵌入式及IOT设备开发》、《OpenHarmony标准系统南向嵌入式开发》、《HarmonyOS北向应用系统开发》、《OpenHarmony综合应用项目开发与实践》等实验指导书及相关教学PPT与视频资源，为鸿蒙轻量化系统开发、鸿蒙标准系统南向硬件开发、鸿蒙标准系统北向应用开发等提供的教学支持。 1、同时配置富设备核心和瘦设备核心 平台同时搭载RK3568富设备核心和Hi386X（Hi3861和Hi3863可选）瘦设备核心。 富设备核心RK3568，为瑞芯微公司微处理器，采用四核Cortex-A55内核架构，主频2.0GHz，提供1Tops AI算力。 瘦设备核心Hi386X为海思典型短距离物联系列SOC，采用RISC-V架构；其中Hi3863为星闪通信SOC，支持星闪SLE、WiFi、BLE等多种无线通信。 2、同时搭载鸿蒙标准系统和轻量化系统 OpenHarmony是由开放原子开源会孵化的全场景操作系统框架，支持从微型设备（MCU）到智能终端（MPU和CPU）的全系列硬件，通过统一架构实现跨设备协同；其中面向微型设备采用轻量化系统，面向智能终端的采用标准系统。 富设备搭载OpenHarmony标准系统，提供OpenHarmony标准系统源码级南向嵌入式开发，以及基于DevEco开发环境和ArkTS编程语言的HarmonyOS北向应用系统开发 瘦设备搭载OpenHarmony轻量系统，提供OpenHarmony轻量系统南向开发，以及?以Hi3861、Hi3863嵌入式硬件驱动和微内核开发为核心的系统级开发。 3、富设备瘦设备一键切换 平台富设备RK3568和瘦设备Hi386X共用大底板板载外设实验资源，支持通过板载旋钮一键切换外设资源连接通路，选择采用富设备或瘦设备来采集控制外设实验资源。 4、工业级标准稳定性和全方位的系统保护 平台板载保护器件，提供过电压、欠电压、过电流、短路、冲击浪涌等全方位保护。板载数显电压电流表，能实时显示当前电压电流状态。板载两个带灯的大金属按钮和一个金属旋钮，提供方便稳定的操作环境。
