海天精工立式加工中心VMC850Ⅱ.立式加工中心机床专业厂家


VMC850Ⅱ是海天精工立式加工中心系列产品之一，该加工中心为单立柱固定，工作台移动结构，整体结构紧凑、占地面积小，设计制造符合 IS0国 际 标 准。能在一次装夹下完成铣削、镗削、钻削、攻丝等工序。标配 8000r/min 皮带式主轴，适用于通用机械、汽车、航天航空、仪表、纺织机械等行业中小型机械零件的高速精密加工。选配数控转台，可实现多面加工。
典型应用如模具和板类、盘类、小型壳体类复杂零件的高速精密加工。


系统
配置 FANUC Oi-MF 数控系统。


机床床身及主体结构

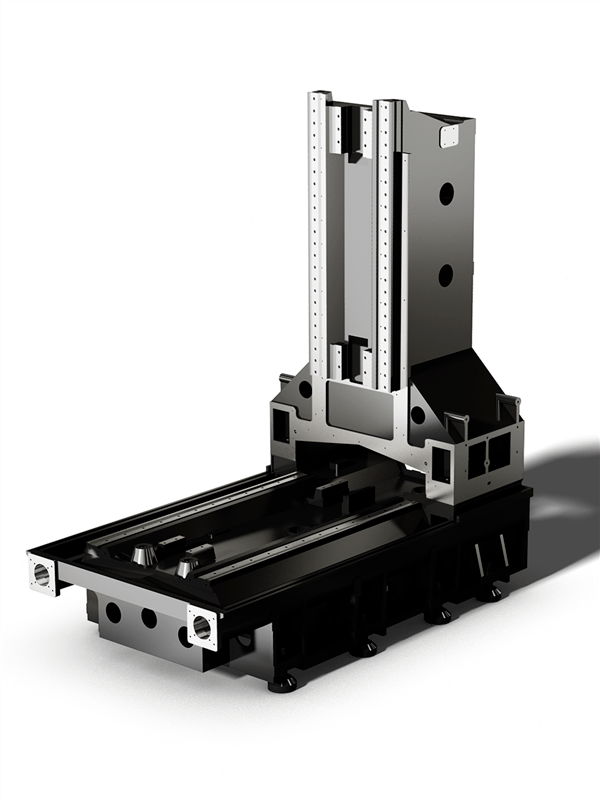

机床床身和主体结构采用灰铸铁铸造形式，具有良好的刚性和吸震性。

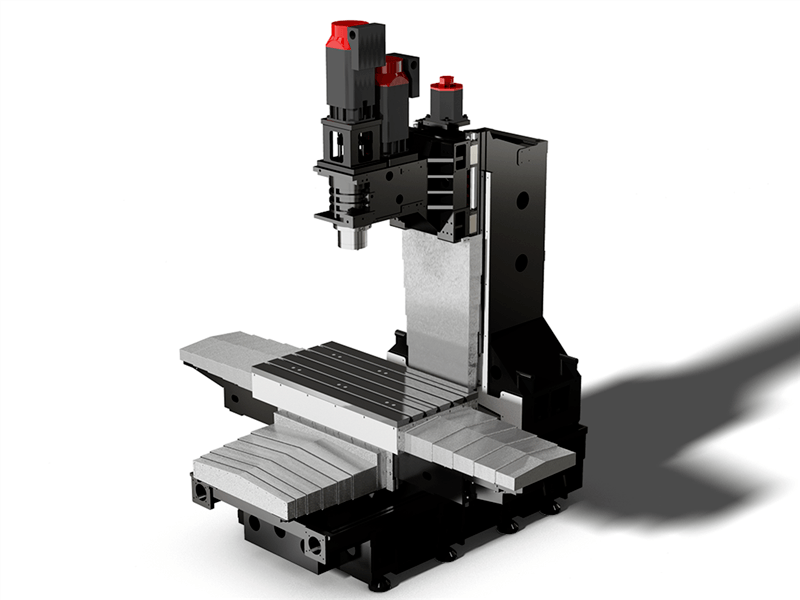

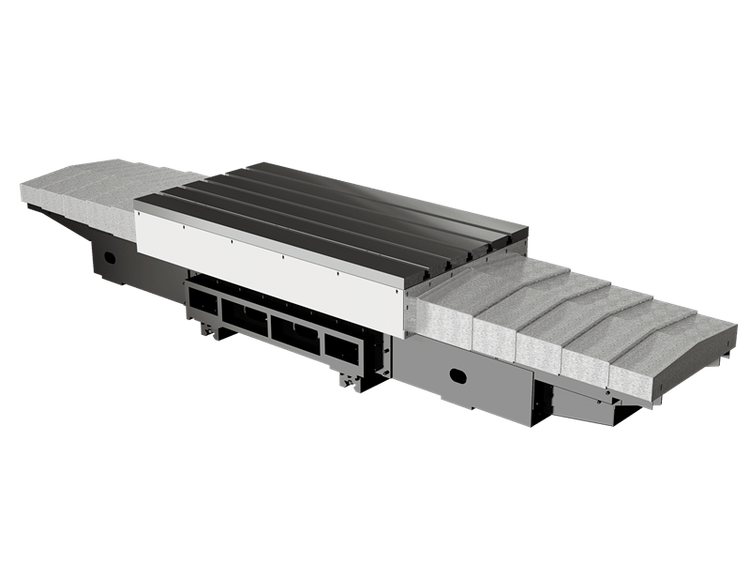

床身内部布置加强筋，床身结构厚重。横向滑台及工作台均为灰铸铁铸造。横向滑台采用超大跨距的结构设计，有效增加机床稳定性。立柱采用人字型结构，底面通过刮研配合固定在床身上。立柱内部采用“米”字筋加强结构，其刚度和抗震性好，底部设计成“A”字型结构，有效得增加了立柱的刚性，减少因主轴箱导致的前倾。机床主轴箱采用高强度铸铁，组织稳定。主轴箱位于 A型立柱中间，沿着立柱的两根滚柱导轨在乙坐标方向上上下移动。


进给机构
X/Y/Z 轴进给机构采用交流伺服电机，采用无齿隙弹性联轴器与丝杠直联，直接带动滚珠丝杠旋转，实现各轴的往复运动，丝杠支撑采用两端固定预拉伸结构。


导轨
X/Y 轴导轨均采用进口直线导轨。
2 轴导轨选用进口重载滚柱导轨支撑，刚性强，稳定性佳,从而使机床得到高刚性和长久稳定的精度。
