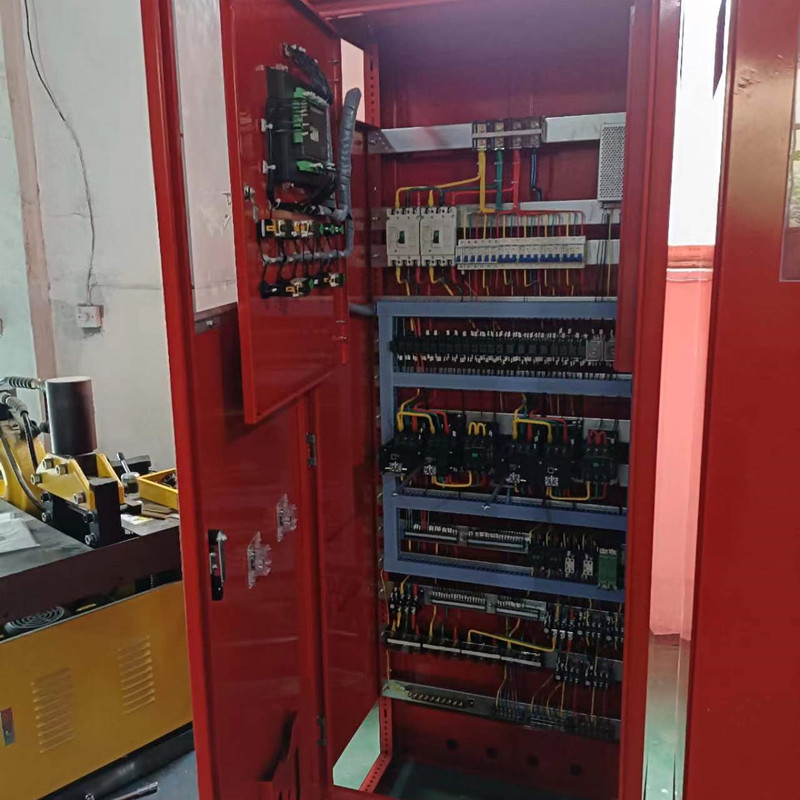

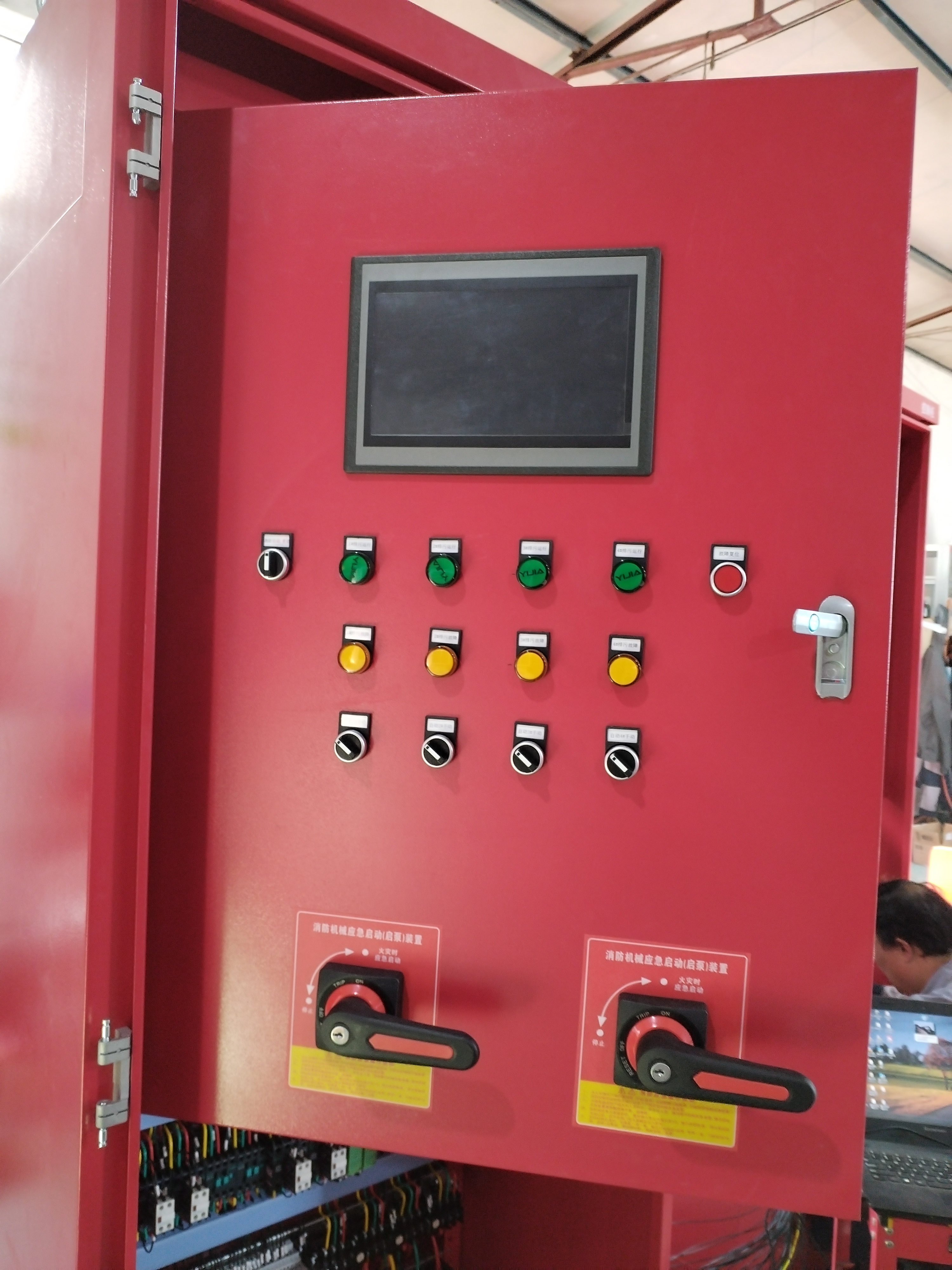

威海变电站水工集中智能控制柜

变电站水工集中智能控制柜技术方案 1. 产品概述 变电站水工集中智能控制柜是专为变电站水工系统设计的自动化控制设备，集成环境监测、水泵控制、安防联动等功能，用于实现变电站内供水、排水、消防水系统的智能化管理，保障变电站设备安全稳定运行。 2. 核心功能 水泵智能控制：自动调节潜水泵、排污泵、消防泵的运行，支持手动/自动切换。 水位监测：实时采集集水井、蓄水池水位，联动启停水泵，防止溢流或干涸。 环境监测：集成温湿度、SF6气体（GIS室）、浸水传感器，异常时报警并联动风机或排水设备。 消防联动：接收火灾信号后自动启动消防泵，支持与变电站火灾报警系统（FAS）对接。 远程监控：支持4G/以太网通信，接入变电站综自系统或调度平台，实现远程运维。 3. 系统组成 控制单元：PLC（如S7-1200）或控制器，逻辑编程灵活。 人机界面：7寸触摸屏，实时显示数据、报警记录及操作日志。 通信模块：支持Modbus RTU/TCP、IEC 61850（可选），兼容电力标准协议。 保护装置：过载、短路、漏电保护，IP55防护等级，适应变电站电磁干扰环境。 4. 技术特点 高可靠性：工业级元器件，-25℃~70℃宽温运行，适应户外柜体安装。 智能诊断：自动记录设备运行时长、故障信息，提示定期维护。 节能模式：变频控制（可选），根据水位动态调整水泵功率，降低能耗。 防雷设计：内置浪涌保护器，符合变电站防雷接地要求。 5. 典型应用场景 变电站排水系统：自动控制集水井排污泵，防止内涝。 消防供水系统：稳压泵、消防泵的智能启停及压力维持。 GIS室水冷系统：监测冷却水管路流量及泄漏，联动告警。
