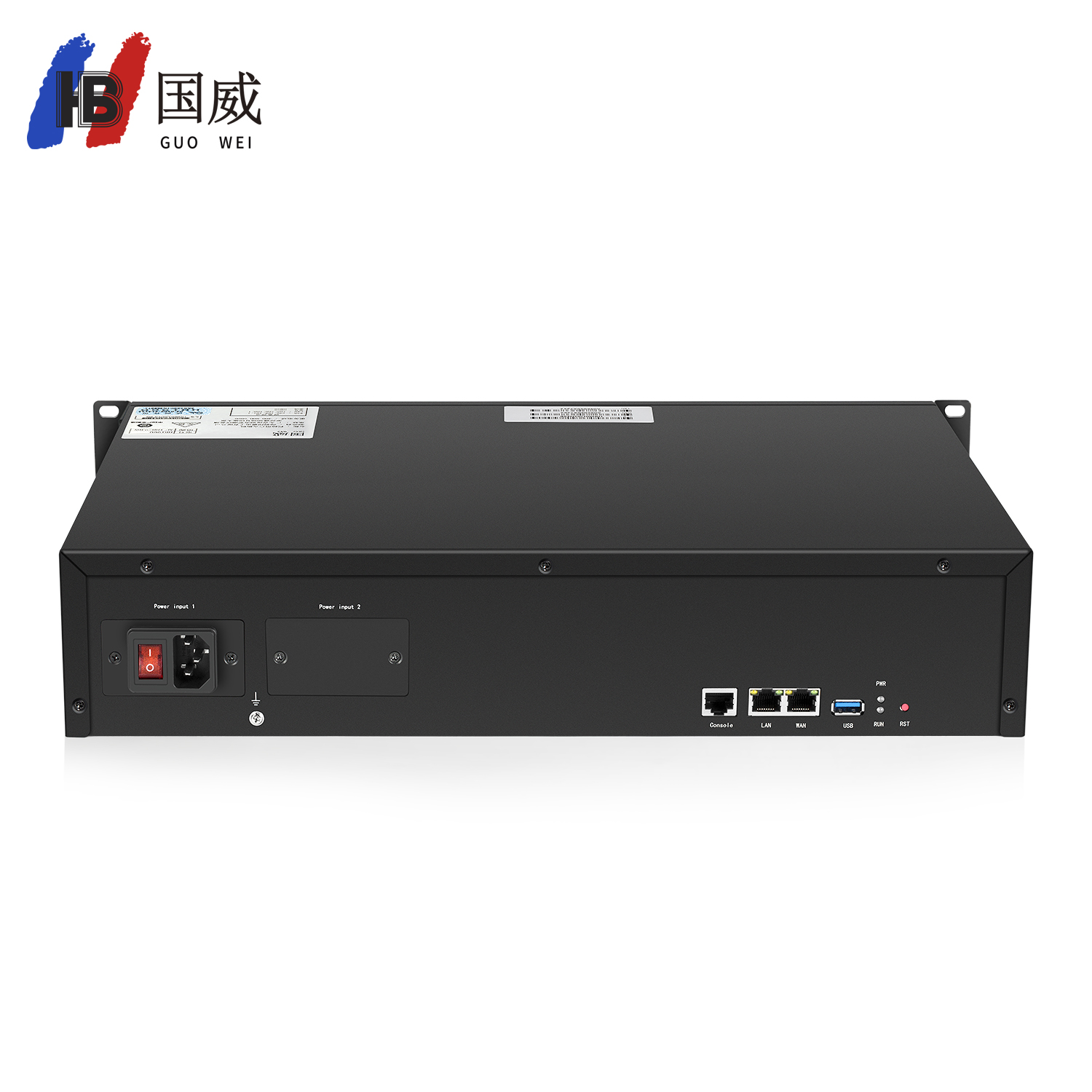

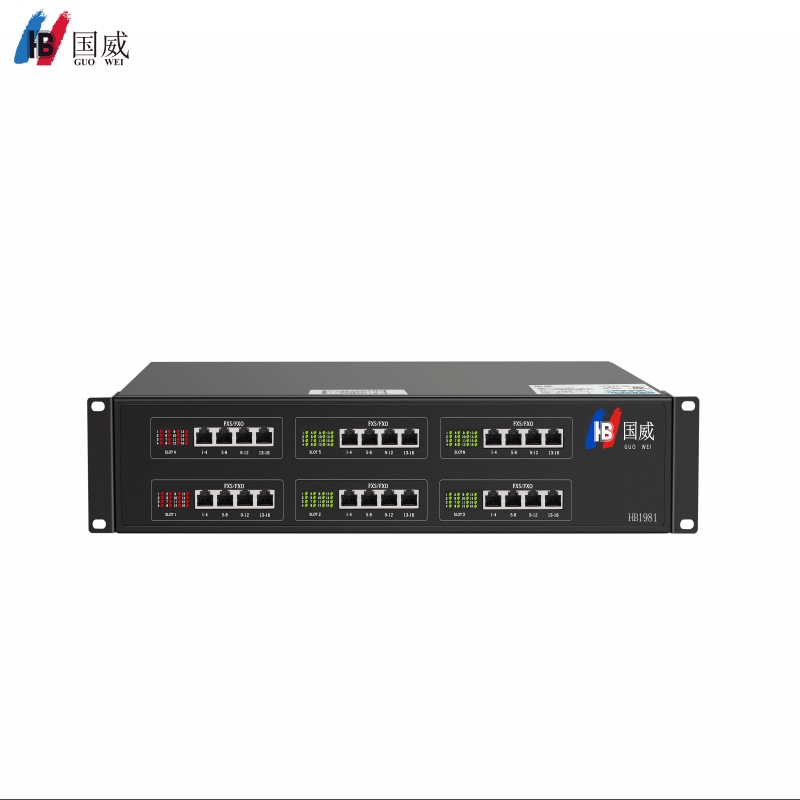

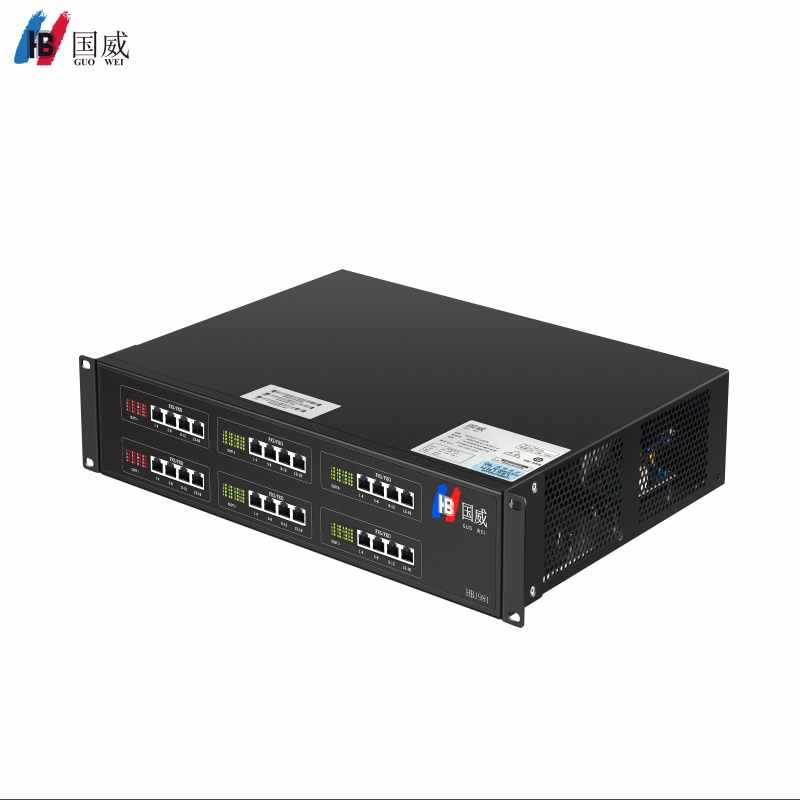

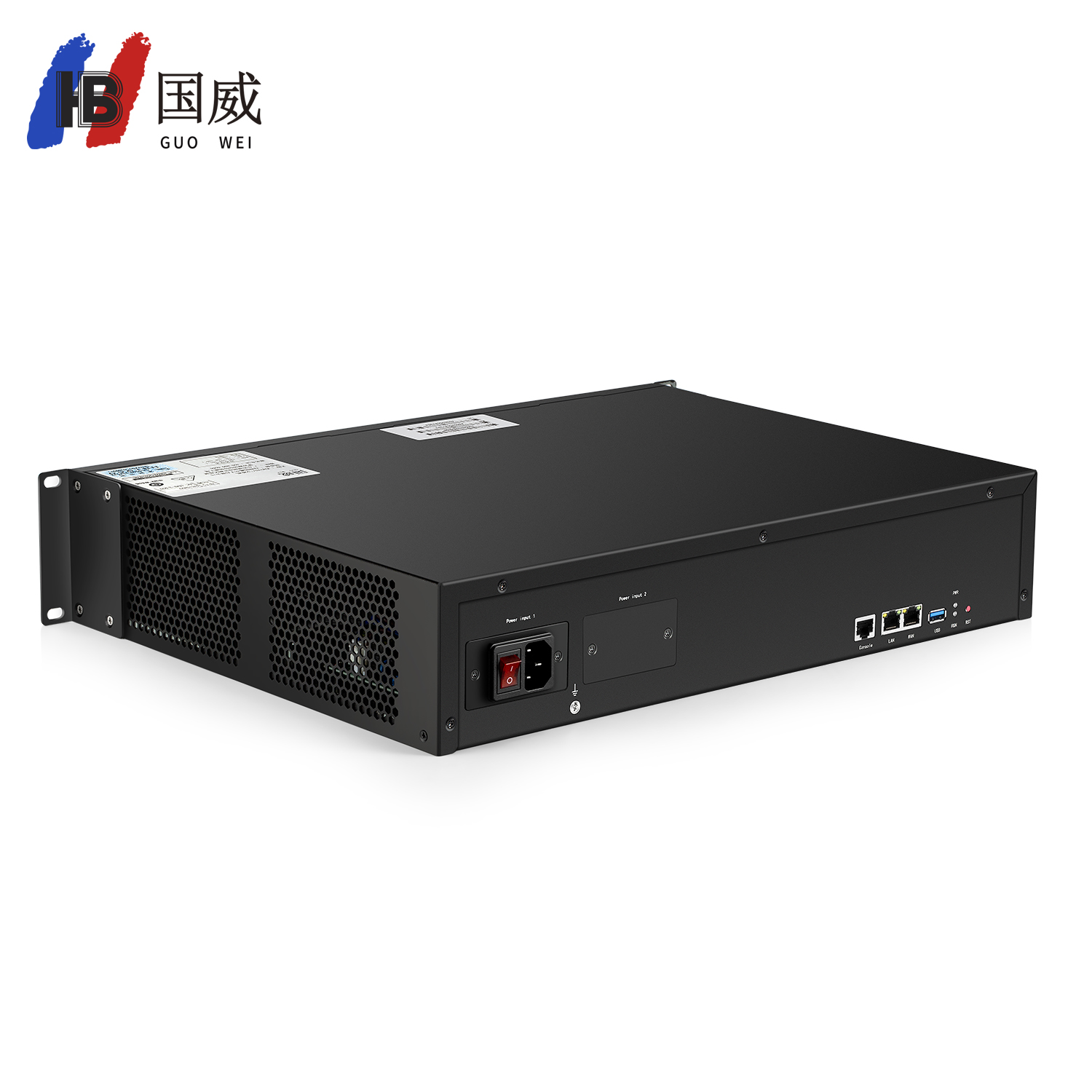

国威HB1981数字IP程控交换机

1、铁壳19寸2U机架式宽窄带一体化语音通信设备，系统采用高速稳定扩展性强大的X86构架，四核四线程3.40GHz独立CPU、内存≥32G、并发通话≥1000、数字IP分机≥10000、E1≥8、FXO/FXS≥96、FXO/FXS混插槽位≥6、数字中继槽位≥2、电源接口≥2、风扇≥2、录音硬盘接口≥1、USB≥1、Console≥1、千兆网口≥2、API接口；支持双机双电源冗余热备、分机注册主从双归属热备份。语音业务包含电脑话务员（IVR导航）、话务台、语音信箱、录音系统、电话会议、寻呼广播、语音叫醒、业务、呼叫转移、号码变换、热线、代答、秘书、一号通、CDR话单统计及下载、DID绑定等功能；设备支持模拟电话、SIP电话、可视电话、无线WiFi电话、软电话等终端同时接入统一通信。电源AC100-240V、功耗150W；设备尺寸：482mm*330mm*88mm.

2、支持SIP、IMS、MGCP、PSTN、PCM(E1/T1）、NO.1、NO.7-TUP、SS7-ISUP、PRI(30B+D)、R2、Q.SIG等中继信令接入、并支持信令跟随。

3、支持G.711、G.722、G.723、G.726、G.729、iLBC等语音编解码。

4、支持UDP、TCP、TLS等传输协议与H.261、H.263、H.264等视频编解码。

5、支持T.38、T.30、V17、V27、V29传真协议，具备传真自动错误校检、双向协商等传真功能。

6、关键模块冗余备份，支持双电源热备、双机热备；支持LDAP企业通讯录的创建、修改、导入、导出等统一集中管理功能。

7、话务台可以实时显示话务员工号、坐席号码、实时工作中/休息中状态切换；显示分机通话、空闲、离线、振铃、未注册、未检测到话机等实时状态，支持1-16位数分机号创建、、修改等自定义，分机32级呼出权限，实现企业多级控制。

8、内置一号通分机语音业务，支持8个局内终端或者局外移动手机端共享一个分机号码，适合多地办公的企业用户通信，在不同地点都可以接听来电；内置360方高保真语音电话会议，最多120个会议厅，支持式、立即式两种电话会议模式。

9、支持RTP加密通话、心跳自动检测、号码映射、回声、挂机检测、动态缓冲、丢包补偿等多种语音增益调节等功能。

10、支持极性反转、高压直流、高压交流点亮语音留言指示灯、NTP时间同步等功能。

11、支持网络调试与管理、内置抓包工具、Ping测试、Tracert测试、DNS测试等功能。

12、支持安全认证、内置防火墙、网络IP地址白名单功能、IP限制等功能，控制呼叫范围。

13、设备应满足国家工信部YD 344-1990《自动用户交换机进网要求》规范，能提供与该型号完全对应的进网证。

14、设备应满足YD/T 1141-2007国家安全标准规范，日志数据可以正常釆集和保存，并可以被下载进行离线数据分析，通过网络Web界面设置语音系统按时间重启、释放系统资源功能。

15、设备应满足YD/T 729-1994、YD/T 751-1995国家标准规范，设备传输、损耗、衰减、阻抗、增益等符合国家要求。

16、设备应满足YD 344-1990等国家要求标准规范，具备自动检测、诊断故障功能、故障自动显示灯告警等功能。

17、设备应满足YDN 065-1997 等国家标准，并具备话务台设置、管理等功能。

18、设备尺寸：482mm*330mm*88mm.

HB1981-数字IP系统

并发通话1000、数字IP分机10000,四核四线程3.40GHz独立CPU、内存32G，支持双机热备、双电源热备、分机注册主从双归属热备份。语音业务包含电脑话务员（IVR导航）、话务台、语音信箱、录音系统、电话会议、寻呼广播、语音叫醒、业务、呼叫转移、号码变换、热线、代答、秘书、一号通、CDR话单统计及下载、DID绑定等功能。

HB-MCU-81-主控板

HB-MCU-81主控板是中央处理运算的核心单元,控制语音信号TDM<->IP的转换、完成SIP、IMS、MGCP、PSTN/FXO、PCM(E1/T1）、NO.1、NO.7-TUP、SS7-ISUP、PRI(30B+D)、R2、Q.SIG等协议的呼叫、控制、解码、系统话单生成、录音管理、IP接口的安全/防攻击、IP交换、TDM交换、oslec、g168回音与强制检查重复分机等处理。

HB-SCU-分控板

HB-SCU分控板是系统用户管理、分配、连接单元，系统支持UDP、TCP、TLS、ICMP、IGMP等保密传输协议，通过分控板将语音时隙、加密、解密传送至各业务板卡，起到数据收集和发散的作用，提供6个混插用户板卡槽位。

HB-PWR-81-电源板

HB-PWR-81电源板，支持双电源热备，AC100V-240V输入，12V输出，功耗：150瓦。

PCM-E1

数字中继单元，每块板卡提供1/2/4路E1接口，支持NO.1、NO.7-TUP、SS7-ISUP、PRI(30B+D)、R2、Q.SIG等中继信令接入，具备信令跟随。

HB-8FXO-M(模拟中继母板）

8路RJ45接口外线母板，对外提供8路外线接入，16个外线端口运行状态指示灯，具备忙音检测、反极转换、实时信号回送、外线呼入、呼出、未接电话等状态查询。

HB-8FXO-Z（模拟中继子板）

8路RJ45接口外线子板，对外提供8路外线接入，为外线母板提供8路外线扩展，具备忙音检测、反极转换、实时信号回送、外线呼入、呼出、未接电话等状态查询。

HB-8FXS-M(模拟分机母板）

8路RJ45接口分机母板，对外提供8路分机输出，16个分机端口运行状态指示灯、具备双音频信号的接收、转发、电平持续、反极转换、提供铃流保护、分机状态跟踪并自检，并完成分机的送话与受话。

HB-8FXS-Z（模拟分机子板）

8路RJ45接口分机子板，对外提供8路分机输出，为分机母板提供8路分机扩展，具备双音频信号的接收、转发、电平持续、反极转换、提供铃流保护、分机状态跟踪并自检，并完成分机的送话与受话。

HB-HDE（录音硬盘槽位板）

内置M.2接口固态硬盘接口，支持4T（选配），主要用于存储录音文件，加强对录音文件的保护，增加安全性。

特色功能

PC话务台

PC话务台支持Web网页登录话务台系统，支持实时显示话务员工号、坐席号码、实时工作中/休息中状态切换,话务员坐席端口支持离线、振铃中、通话中、空闲等状态显示，可以通过号码、名称、地址等索引，进行快速的查询及编辑工作；话务台支持呼叫、盲转、强插、强拆、强替、咨询转、业务受理、统计查询等业务功能，支持10个话务台，一个话务台支持1个班长权限200个成员组员坐席。（不含PC机）

电脑话务员

支持不限制层级IVR导航、并支持IVR导航中按键对应的按键事件、执行事件进行模块化的拖动智能设置。例如（欢迎致电深圳国威电子有限公司，技术服务部请按1、**请按2、**请按3.......查号请按0，转人工总机），按1进入**后，又可以按场景分类，比**请按1、**请按2......细分导流，为用户提供的导航路径，提高用户单位的工作效率。

电话会议

360方高保真电话会议系统，最多120个会议厅，支持式、立即式两种电话会议模式，支持加密式电话会议、会议中语音提示、自动增加会议席位、自定义会议时长等功能。

语音叫醒

话机在用户的时间自动振铃以提醒用户。

录音系统

所有分机都可以录音，录音系统支持主叫号码、被叫号码、录音时长、录音时间（开始日期-结束日期）、标注、备注等进行搜索、在线试听播放进行录音管理，并可以显示录音文件序号、名称、录音发起人、录音已听、录音未听等实时状态。

语音信箱

支持30路语音信箱并发，所有分机都支持语音信箱功能，可以实现语音留言的录制、存储和提取功能，有未读留言时，系统会提示用户及时查看以免遗漏。

对讲系统

支持创建多个对讲组，可设置组内、全体、用户获取发起对讲权限，发起人拨打对讲组号码，在该对讲组内的所有分机都振铃，提机后可以对讲通话。

广播系统

具备广播、定时广播两种模式。管理者可直接喊话广播，也可以将广播内容导入语音系统，设置定时时间，有系统自动定时广播，极大的满足了多部门、各个时间点的多广播的需求。

日夜服务

满足个行业节假日等作息自设定服务系统。

计费系统

支持用户自定义市话、长话等计费费率的计费系统。

报表统计

包含呼叫统计、呼叫记录、并可以按姓名、分机号、端口、通话时长、主叫、被叫等条件查询、下载报表，具备图形化的数据分析。

酒管PMS对接

支持提供计费认证话单、语音叫醒等API接口，支持API客户端管理、API权限管理等对接PMS酒店管理系统。（厂家提供对接API文档参数）

---

常规功能

语音通话：语音程控交换机局内电话用户之间，或与局外电话用户之间进行语音通话。

视频通话：2个视频话机进行点对点视频通话，通话双方可以互相看到对方的视频。

本机号查询：用户拨打一个已配置字冠可以查询本机的号码。

来电显示：主叫线识别显示即主叫号码显示，在用户话机上可以显示来电者号码。

来电显示限制：当用户作为主叫时，被叫用户的话机上不能显示该用户的号码（即主叫号码）。

业务：向主叫方播放个性化。

呼叫保持：用户可以暂时中断一个正在进行的通话，然后在需要的时候重新恢复通话。

呼叫驻留：用户可以将当前通话保持，然后在局内的另一台话机上恢复被保持的呼叫。如果用户在设置的时间内没有恢复呼叫，系统将释放呼叫，被保持方听忙音。

多路呼叫：用户可以在单个话机上同时处理多个通话，包括呼入和呼出的通话，但是在同一时间只能进行一路语音通话，其他的通话均处于保持状态。

呼叫等待：当用户正在通话时，若第三方用户呼叫该用户，该用户将会收到呼叫等待提示音，表示另有用户等待与之通话。

呼叫转移：用户在通话中按转移键将呼叫转移到第三方而自己退出通话。

呼叫偏转：用户在来电时按转移键将呼叫直接转移到第三方，而自己未接听。

呼叫前传：根据用户处于不同状态下，对该用户的呼叫将进行不同方式的前转。

热线功能：终端摘机后自动呼叫预设定的号码。

代答：用户使用一部话机接听另一部话机上正在振铃的呼叫。代答是指用户使用一部话机接听的一部话机正在振铃的呼叫。同组代答是指用户可以使用某一话机代为接听同一代答组内正在振铃的某个话机的来电。

自动回呼：用户拨打占线或无人接听的内部电话后，登记回呼后，当拨打的用户可用时，系统自动呼叫主叫电话与被叫电话。

缩位拨号：用户使用自编号码来代替较长的电话号码。自编号码又称缩位号码，使用缩位号码可以减少拨号时间，又便于记忆。

免打扰：为了避免来电的打扰，用户可让系统暂时停止来电呼叫自己话机或者软终端。

强插：话务员可以强行呼叫加入局内电话用户的通话，进行三方通话。

强拆：话务员可以强行拆除局内电话用户正在进行的通话。

一号通：绑定一个用户号码到多个终端，用户可以在任一振铃的绑定终端上接听来电。

三方通话：在不中断当前通话的基础上，用户可以呼叫第三方用户，实现三方共同通话。

音乐保持：系统向呼叫保持用户播放的企业定制的等待音乐，应用在呼叫保持、呼叫转移和呼叫驻留等业务中。

缺席业务：用户登记缺席业务后，其他用户呼叫该用户时将会听到缺席提示音。

寻呼广播：使用电话系统对群内所有成员进行单向广播。

经理秘书：经理秘书，是指将经理话机的一条线路与其秘书话机的一条线路相绑定。秘书和经理可以同时收到呼叫经理的来电，经理可以直接接听，或者秘书先接听，对来电进行人工筛选后再转移给经理处理。

紧急呼叫：在IP话机锁定、未注册和各种限呼的情况下，可以直接拨打特定号码，实现紧急情况下的呼叫出局。

撤销所有业务：撤销用户已登记的所有补充业务，但该用户的业务权限不受影响。

语音业务密码修改：语音业务密码用于呼出限制业务、密码限呼业务、一号通业务、撤销所有业务和语音信箱业务。请定期进行修改，提高语音业务使用的安全性。

盲灯区/BLF：通过IP话机的可编程键可以订阅局内其他用户的通话状态（空闲/通话中/振铃/离线）。在呼叫用户之前，可以先了解其通话状态，在空闲状态时再呼叫可以提高呼叫成功率。

呼叫权限控制：用户发起语音呼叫时，系统根据主叫号码的呼叫权限和被叫字冠的呼叫类型决定是否允许发起该路呼叫。可以根据使用需要灵活控制呼叫权限。

黑白名单：系统根据黑白名单的特定限呼关系来决定允许还是拒绝一次呼叫。

匿名呼叫：系统在无法获取主叫用户号码情况下，将会禁止本次呼叫，被叫用户话机不振铃。

呼出限制：用户可以根据需要，通过一定的拨号程序，限制该话机的呼出权限。

寻线组：企业可以将具有相同工作性质或同一部门的用户组成一个寻线组，并给该寻线组配置一个接入码。当用户拨打这个接入码后，系统根据事先配置的策略将呼叫分配给组内的成员，当其中一个成员接听后，系统将停止振铃。

同振：企业可以将具有相同工作性质或同一部门的用户组成一个寻线组，并给该寻线组配置一个接入码。当用户拨打这个接入码后，系统根据事先配置的策略将呼叫分配给组内的成员，当其中一个成员接听后，系统将停止振铃。

顺振：企业可以将具有相同工作性质或同一部门的用户组成一个寻线组，并给该寻线组配置一个接入码。当用户拨打这个接入码后，系统根据事先配置的策略将呼叫分配给组内的成员，当其中一个成员接听后，系统将停止振铃。

DID:外部用户可以直接拨打局内用户，不需要经过自动总机转分机。

自动总机：自动总机又称为交互式语音应答业务。通过自动语音应答，实现将用户来电转移到分机的功能。

---

安全功能

强化协议防攻击，尽量减少被攻击的风险

支持通过网口分流的方式将管理流量和业务流量隔离到不同的网段中，管理流量绑定特定网口，增强系统安全性，尽量减少被攻击的风险。

用户登录主机设备时，提供SSH（Secure Shell）安全加密协议进行登录。

支持在语音业务中使用SRTP媒体流加密和TLS（Transport Layer Security）信令加密，保证语音数据的安全性。

口令安全：

当用户登录Web界面时，提示用户修改密码。

Web界面和命令行认证模块采用防机制，连续3次尝试登录失败后暂时锁定帐号、IP地址（仅Web）。

登录Web界面时，采用HTTPS安全协议向服务端传递用户名和口令。

Web安全：

对于每一个需要授权访问的页面或Servlet的请求都会核实用户的会话标识是否合法、用户是否被授权执行这个操作。

对用户的最终认证处理过程均在服务器上执行。

用户产生的数据在服务端进行校验；数据在输出到客户端前都会行HTML编码，以防止执行恶意代码、跨站脚本攻击。

Web服务器和Web应用经过Web安全扫描软件扫描，不存在别的漏洞。

---

智能路由

智能路由业务是指在IP或TDM中继故障后自动重选，且能够根据实际需求配置中继选路的策略以达到局间通信的可靠性和费用的要求。

基于时间段设置选路

不同局向设置不同的时间索引，每个时间索引对应一个具体的时间段（到小时），呼叫出局时根据当前时间查找时间索引，并选择相应的局向。并且IP PBX支持多个局向项选择码共用一个局向的方式。即配置局向时，可以将一个局向添加到多个局向选择码中，则该局向同时享多个不同的路由选择策略。IP PBX会根据用户拨打的出局字冠，自动选择对应的路由策略。

基于费率设置选路

不同局向设置不同的费率参考值，呼叫出局时优先选择费率参考值低的局向，该局向中继电路全忙时，再选择费率参考值次低的局向，依此类推。

路由失败重路由

按照本局向选择码的策略路由失败时，则按照路由失败处理索引对应的备用局向选择码的策略重新选路。

基于负荷分担设置选路

按预先设置的多条路由均衡话务量。系统按局向号从小到大的顺序轮询局向，直到找到有空闲电路的局向。后面的呼叫将从个呼叫所选局向的下一个局向开始选路。

以百分比设置选路

不同局向设置不同的百分比，呼叫出局时按预先设置的百分比在不同的局向之间轮选。除配置百分比为的局向外，按局向的配置百分比从大到小的比例来轮选局向。

基于用户等级设置选路

不同用户等级设置不同局向，用户呼叫出局时优先使用该用户所在等级的局向，选路失败时，再向低一级用户等级所在的局向选路。

配置基于用户等级进行路由后，用户拨打出局电话，系统会优先选择该用户所在等级的局向进行出局。若该等级局向没有空闲电路，则选低一级用户对应等级的局向，以此类推。对于等级相同的局向，按局向号从小到大进行轮询。设置性能好的局向属于高等级用户后，权限级别高的用户就能享有更好的通话质量，而权限级别低的用户则无法使用这些局向。

基于中继链路均衡设置选路

优先选择电路空闲数最多的中继，以实现各中继链路的均衡分配和使用。

---

国威HB1981设备优势

一体机，统一通信

设备采用宽窄带一体化设计，硬件采用模块化结构。接口丰富，可以灵活的配置数字中继板、模拟中继板、模拟分机板、录音硬盘等硬件，一体机便于集中统一管理、维护、扩容，实现统一通信。

大容量

设备语音通话并发1000路，支持10000用户分机注册通信。

融合通信

设备接口丰富，支持模拟电话、数字SIP电话、可视电话、软电话、传真等终端同时接入，完成统一融合通信。

高可靠性

支持双机1+1冗余热备、双电源1+1冗余热备，用户模块化分离，便于更换维护故障模块，某一块板的故障，只影响该部分的工作，不会造成整个系统瘫痪提高可靠性。

性

国威HB1981采用的VoIP融合数字交换机技术，作为下一代的VOIP语音技术正逐步取代传统的电路交换方式，是目前语音行业发展的主流方向。

低成本

基于的SIP协议通信，设备支持免费升级到系统版本，分机扩容可以不增加硬件成本只需SIP分机授权即可扩容分机。

有效控制，节约成本

设备支持企业多级控制呼叫，有效的降低企业的通信费用。

易部署

设备接入企业核心局域网，实现局域网传输通信，网内的任何点位都可以接入语音点位进行通信。

易维护，管理

基于Web页面的管理系统，可以轻松的对语音系统进行配置与管理。

组网互通

支持单节点组网和分布式组网等多种组网方式，部署灵活，帮助多分支的企业用户完成内部语音互通。

易融合

国威HB1981系统支持多种协议和编码方式，具有多种接入方式，符合中国IP电话网关设备技术要求和互通规范，具有很强的兼容性，大大方便了客户的组网和升级；能与多家设备供应商的设备连接可与主流厂商的软电话、IP 电话、VoIP网关、软交换设备、IMS核心网互联互通；良好的互通性，可与公共电话网、GSM、CDMA互通，通话质量清晰。

高保真

有效地压缩了语音带宽，保证语音质量，节约带宽资源，支持高保真的电话会议、语音信箱留言等。

---

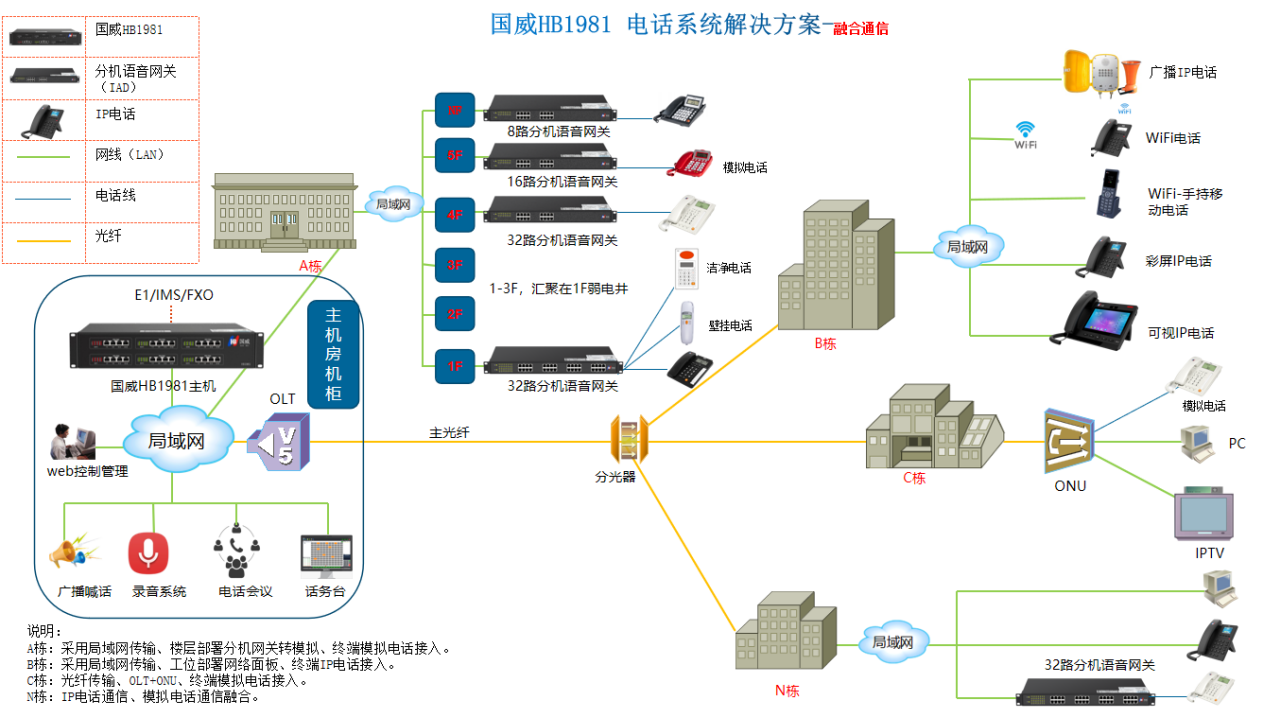

部署应用
