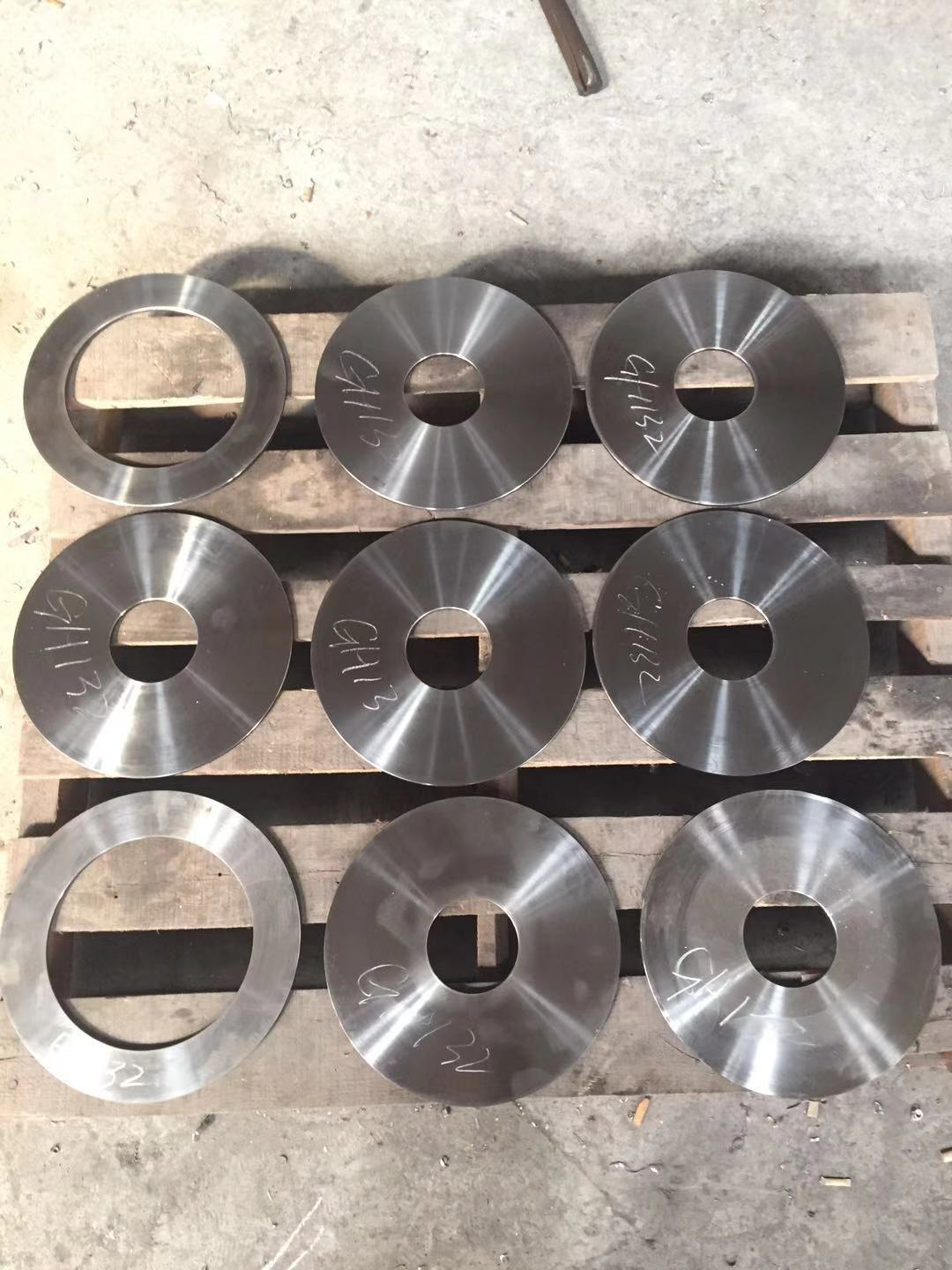

Hastelloy C-4环件

合金概述

Hastelloy C-4是一种奥氏体低碳镍-钼-铬合金。Nicrofer 6616 hMo和其他早期开发的相似化学成分的合金的主要区别是低碳、硅、铁、钨含量。这样的化学成分使其在650-1040℃时表现出极好的稳定性，提高了抗晶间腐蚀的能力，在适当的制造条件下可以避免刃线腐蚀敏感性和焊缝热影响区腐蚀。

标准对照

中国	GB/T15007-2008	NS335
美国	ASTM	UNS NO6455
		Hastelloy C-4
德国	DIN	2.4610

成分规范

	Ni	Cr	Fe	C	Mn	Si	Mo	Co	Ti	P	S
最小值	余	14.50					14.00
最 大值	量	17.50	3.00	0.01	1.00	0.05	17.00	2.00	0.70	0.02	0.01

物理性能

    密度：ρ=8.6g/cm3        熔化温度范围：1335～1380℃

温度℃	比热容J/Kg K	热导率W/m K	电阻率μΩcm	弹性模量KN/mm2	膨胀系数10-6/K
0	406
20	408	10.1	124	211
93
100	426	11.4	125	207	10.9
200	448	13.2	126	202	11.9
204
300	465	15.0	127	195	12.5
316
400	477	16.7	128	188	12.9
427
500	490	18.4	129	181	13.2
538
600	502	20.5	132	175	13.6
649
700	512	22.6	135	168	14.0
760
800	522	24.8	138	158	14.5
871
900				149	15.1
982
1000				138	15.9

热处理制度

 1. Hastelloy C-4的固溶处理温度范围是1050℃～1100℃。对于厚度小于1.5mm 的材料，建议冷却方式为水淬，也可采用快速空冷，以得到最 大的抗腐蚀性能。

 2.在热处理过程中，必须保持工件清洁。

应用领域

Hastelloy C-4在大多数化工领域和高温环境中得到了广泛的应用。

 典型应用领域：

 1.烟气脱硫系统

 2.酸洗和酸再生工厂

 3.乙 酸和农用化学品生产

 4.二氧化钛生产（氯法）

 5.电解电镀
