离线式选择焊

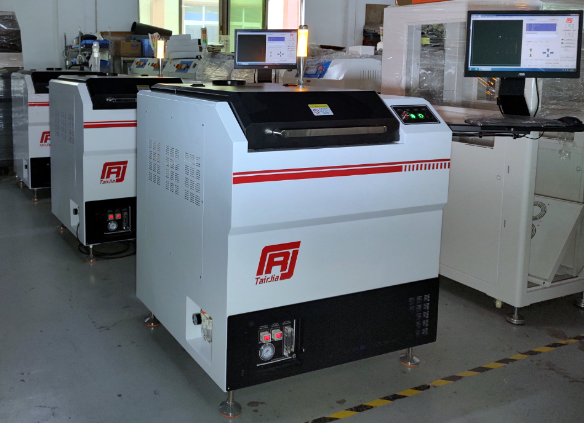

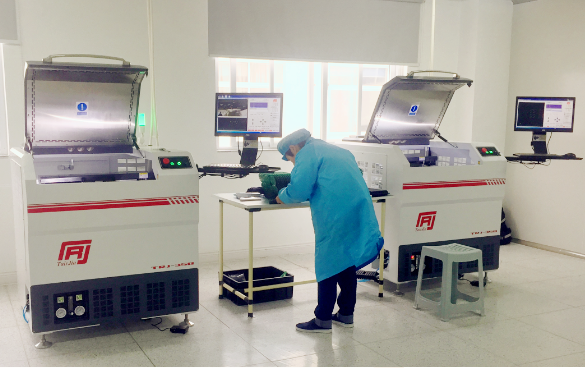

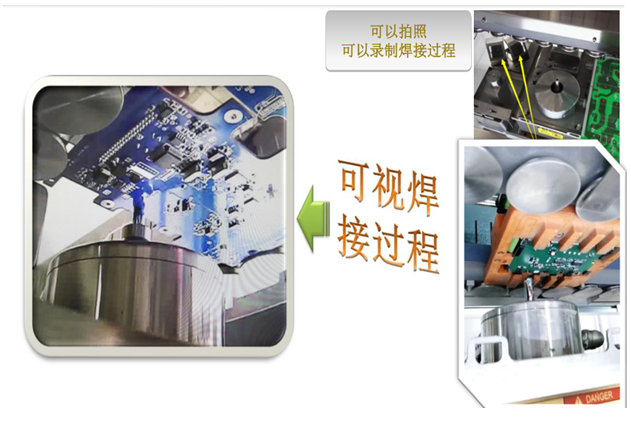

一、主要技术性能参数 项目 设备描述 具体要求 机型及电源 机器型号 T-350 电源 1P 220V 50HZ (可选其它电压) 正常机器功率/总功率 1.5KW/3.5KW 机器重量 ≥500KG 外形尺寸 (L)1000*(W)950*(H)1200mm PCB板 最小PCB尺寸 L30mm W30mm 最大PCB尺寸 L350mm W350mm（可定制宽度） PCB 厚度 0.5~6mm PCB 重量 ≤5KG PCB 上部元件高度 ≤100mm PCB 下部元件高度 ≤50mm PCB 工艺边 ≥3mm PCB Pin 脚间距 ≥0.8mm 焊盘与元器件距离 ≥1mm PCB固定 PCB 放置高度 900 ±20mm PCB 放置收取 人工收放 PCB定位方式 框架机械 PCB 角度 水平 喷雾焊接模组 运动形式 PCB做XYZ运动 助焊剂容量 ≥1.5L 助焊剂种类 免洗型/水基型(固体含量 ＜10％) 喷雾喷头管口大小 ≤130um 喷雾工作气压 0.5～1bar(0.05Mpa~0.1MPa) FLUX喷头产地 德国 连喷喷雾速度 0~20mm/s 移动定位速度 0~400mm/s 锡嘴规格 标准焊头 锡炉容量 ≤8KG 最小锡嘴内径尺寸 ≥2.5mm 标准锡嘴规格类型支持 ф3-ф12 锡炉温度 室温～400℃ 控温方式 PID 锡波高度 ≤5mm 化锡时间 ≤40min/(300℃) 焊接精度 ±0.15mm 锡炉泵类型 机械泵(可选电磁泵) N2纯度 O2 < 20 PPM，（99.999　%） N2供给量 0.5Mpa 25L/min 点焊锡炉氧化量 在氮气1.5立方/小时的情况下,氧化量为0.1Kg/8h/锡炉 软件 操作系统 Windows 软件语言 可选中文简体/中文繁体/英文 编程方式 在线/离线编程 数据导入 支持Gerber转换的图像或扫描图片编程 其它 自动加锡装置 ● 波峰高度检测 ● 过程可视化 ● N2压力警报系统 ● 空气压力警报 ● CCD视觉Mark点识别 ● CCD视觉位移补偿功能 ● 喷雾检测 ● 预热区PCB表面温度检测 ● 焊接区上预热补热功能 ● 焊接区下预热补热功能 ● 说明：●表示本功能项有， ○本功能可选择增加， ※表示本功无 二、选择焊的特点 1. 我公司选择性波峰焊设计和制造符合有关国家标准。结构布局合理，机械、电器及控制系统可靠性高，超过10年使用验证，长期使用可保持稳定的控制精度。使用节能，维肪方便，集预热，喷涂FLUX，焊接于一体，可独立做FLUX喷涂，可独立做焊接机.可以一次全部完成。 2. 适合多品种、小批量、多批次的产品的焊接，切换灵活方便。 3. 设备操作和维护方便。 4. 本机可以离线或在线编程，编程简单易操作。 5. 德国原装FLUX点喷射式喷头，稳定耐用。并非普通波峰焊ST-6及杂牌喷头可比的。 6. 带了焊接监视功能，随时直观了解焊接情况 7.设备自带有维护提醒等多项功能 8. 编程用Gerber转换的图片，扫描图片等方式，在图片上画点画线编程直观更轻松，修改 位置及调整参数更快速，各焊点参数可独立设定，中间可随时加入焊点或删除焊点，简单小程序可以做到1分钟内完成编程并运行设备，可以在线也可以离线 编程 9. N2温度独立可调，可以根据实际情况调整N2温度，适应更复杂的PCB焊接 10.焊接区带有动态红外预热功能.温度独立可调，可以应对特殊吸热量大的产品时，保证稳定的焊接，大板焊接不易掉温 11. 本设备焊接效果可以达到IPC610D标准，广泛在航天，军工，汽车电子，仪气仪表等要重要领域。 ...........更多功能可以联系厂家了解 三、cam conductor 编程软件 l　系统易于编程-工控电脑系统的离线编程软件拥有优雅的用户界面和非常快的编程速度。只需几分钟时间，程序员就可以利用导入扫描图像或Gerber转换图像，选择焊点，配置喷嘴，形成选择性的锡焊系统。 l路经起始点，焊接时间，移动速度，空行程速度，Ｚ轴高度及泵偏移等参数均可编辑。 Gerber转换图像 扫描图像 四、品牌电器及材料 原装进品颗粒线喷。只喷涂需要焊接的地方，宽度2-6，可调可控，不浪费，不会把助焊剂喷到处都是....... 四、设备图片及焊接产品 本公司可以非标为客户定制选择性波峰焊，可以按客户要求定制外观及色彩，功能等！ 以上图片仅供参考，详细参数请联系 蒋先生 13825225208微信同号 服务电话0755-32936112 真正做选择性波峰焊超过10年的厂家！
