软板弯曲耐折试验机

厂商 :济南旭联仪器制造有限责任公司

山东 济南市
  • 主营产品:
  • 试验机
  • 疲劳试验机
  • 拉力试验机
联系电话 :15725310692
商品详细描述
产品参数
品牌:其他 型号:定制 弯曲角度:0-180 弯折次数:9999 测量范围:详情 适用范围:咨询客服 加工定制:
产品特点

FPC软板弯曲耐折试验机用于测试柔性印制电路板(FPC)耐弯折性能的设备。随着电子产品轻薄化趋势的加速,FPC作为连接电子元器件的关键部件,其质量和性能对于确保电子产品正常工作具有至关重要的影响。FPC软板弯曲耐折试验机通过模拟实际使用过程中可能出现的弯曲、扭曲等应力情况,评估FPC的耐弯折性能。 执行标准: JIS C6471-1995《挠性印制线路板用覆铜板试验方法》 IPC-6013《挠性和刚挠印制板的鉴定及性能规范》 设备特点: 配备试验控制软件和夹持装置,可对零件测试其使用性能,根据GB、JIS、ASTM、DM、ISO等标准,测试准确、可靠、重复性好。广泛用于。是企业、监督机构产品检测和科研院校教学研究的理想设备。 技术参数: 负荷MAX容量:1KN 单位切换:Kg、Lb、kN 负荷准确度:±0.5% 负荷分辨率:1/100,000全量程不分档 速度准确率:±0.2% 变形测量准确度:±0.5% 测试速度:0~150次/min 测试角度:±90? 荷重砝码:200g、300g或定制 弯折半径(R角):0.38、0.5、0.8、1.0、1.2或 测试次数:1~999,999次可设定 夹具:2套定制夹具 体积(W×D×H,约):350×350×500mm 电 源:AC 220V/750W 噪 音:<70分贝 使用步骤: 1. 准备工作:检查试验机是否处于正常工作状态,确保电源连接稳定。准备好待测试的FPC样品,并根据测试要求调整试验机的参数设置。 2. 放置样品:将FPC样品放置在试验机的夹具上,确保样品固定稳固且处于正确的测试位置。 3. 开始测试:启动试验机,按照设定的测试参数进行FPC的耐弯折测试。在测试过程中,注意观察试验机的运行状况,确保测试过程安全稳定。 4. 数据记录与分析:测试完成后,记录测试数据,包括弯折次数、弯折角度、弯曲力等参数。对测试数据进行分析,评估FPC的耐弯折性能。

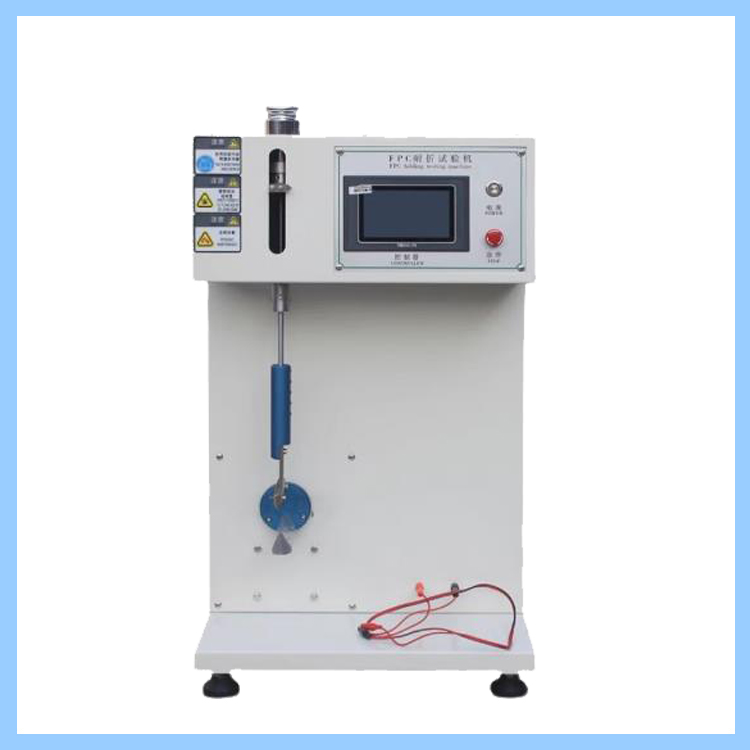

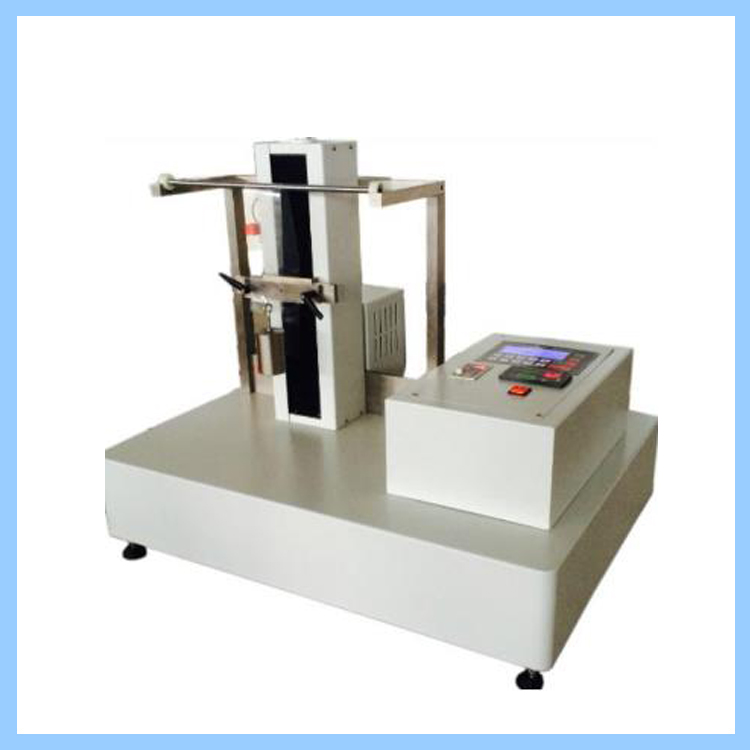

产品实拍
