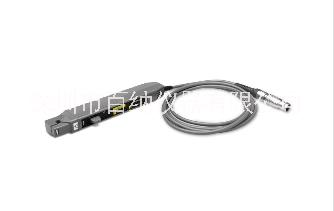

高频交直流电流探头CP3120(30A/70MHz)

（百纳仪器－知用电子厂家授权全国全系列一级代理商）

1. 概  述

CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

CP3120体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量30A的连续电流和50A的峰值电流，提供70MHz的带宽；分辨率高达1mA；需配合CPA3000放大器同时使用。

电流探头技术规格（典型）

参数			型号
			CP3120
量程			1A/V 10A/V
最小测量电流			1mA
噪声(限制带宽20MHz)			≤75uArms
耦合方式			AC,DC
交流耦合的低频带宽（-3dB）			<7Hz
电流最大值（随频率上升而下降）		量程	10A/V	1A/V
		DC连续	30A	5A
		RMS(正弦波)	21A	3.5A
		峰值	50A	50A
终端负载要求			50Ω
延时时间	电流系统		15ns
	BNC线1米		5ns
最大绝缘线电压			300V CAT I
插入阻抗			参考图1
