在线锯片分板机 JSD-B060A-1

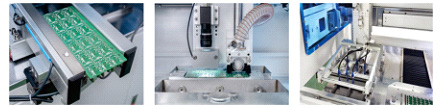

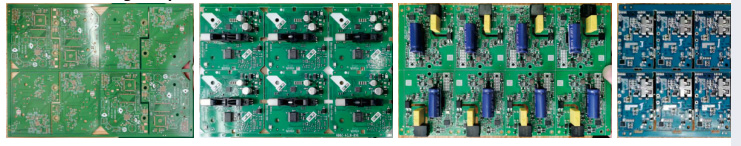

在线锯片分板机 特点： 1、实现无人化生产，适用于切割V-CUT连接的PCBA板； 2、适用于纤维板、铝基板、铜基板的V糙PCB分板； 3、Mark点自动校正切割，解决了不同批次产品来料偏差问题； 4、具备切割路径和图像显示功能，实际切割路径和PCB图像实时对应，较强的可视化； 5、具备刀具深度管理功能，适用于在切割点部位反面有元器件的深度切割，保证PCBA良好切割的同时不损坏元件； 6、设计实时切割除尘工艺； 7、可完全解决元器件跨V槽切割； 8、分板应力极小，200MIC左右，切割表面平整光亮； 在线锯片分板机 进板方式： 1、防静电皮带传动方式，无缝对接SMT周边设备； 2、轨道宽度可自动调节，调节范围为50-350MM; 3、采用独立模块化设计，安装方便快捷； 在线锯片分板机分板结构： 1、采用伺服电机搭配精密丝杆驱动，有效保证切割速度及精度； 2、锯片式切刀采用高速无刷马达驱动，有效降低切割应力； 3、锯片切刀不粘刀，适用于分切铝基板、铜基板、FR4等板材； 在线锯片分板机 抓取机构： 1、移载X轴采用进口皮带+闭环步进电机驱动，响应速度快，精度高，维护成本低； 2、取料采用双机械手独立作业方式，效率高、灵活性强、换线快，设有产品取放异常报警； 3、配多功能直空吸嘴、,方便快速产品挣线 在线锯片分板机定位治具： 采用CCD视觉自动扫描，定制精密治具，确保切割精度 锯片分板机分切后PCB 端面平整：
