产品名称：在线分板摆盘一体机 JSD-B011A-1
在线分板摆盘一体机 技术参数：
1、控制系统：X,Y,Z&R轴 2、运动轴：16轴 进料X;取板X;铣刀X/Y/Z;载具Y1/Y2;高速取料X/Z1/Z2/R1/R2;Tray盘输送线Y;取Tray X;出料皮带X/Z
3、控制马达： AC伺服 4、定位精度 ：+0.01MM5、工作站：上下双工作台 6、传输方向：从左到右 7、PCB固定加强(选配)：真空助力PCB板
8、PCB取放 ：真空物料取放臂 9、分板面积：280mm X 230mm（可定制其它规格）10、分板厚度：0.5~6MM 11、分板精度0.02MM 12、主轴： 高速防静电 10万转RPM 带自动换刀系统13、铣刀规格：0.8~3.0MM 14、断刀检测：支持
15、吸尘系统：真空吸尘 5HP 下吸尘/下吸尘 16、操作系统： Windows 10 17、编程 ： 在线编程 /10倍CCD摄像机或扫描全图图形化编程 /离线编程 18、重量：1400KG 19、外形尺寸：1950(L)X1550(W)X1600(H)mm 20、供电要求：3相电 AC380V 50HZ 13KW

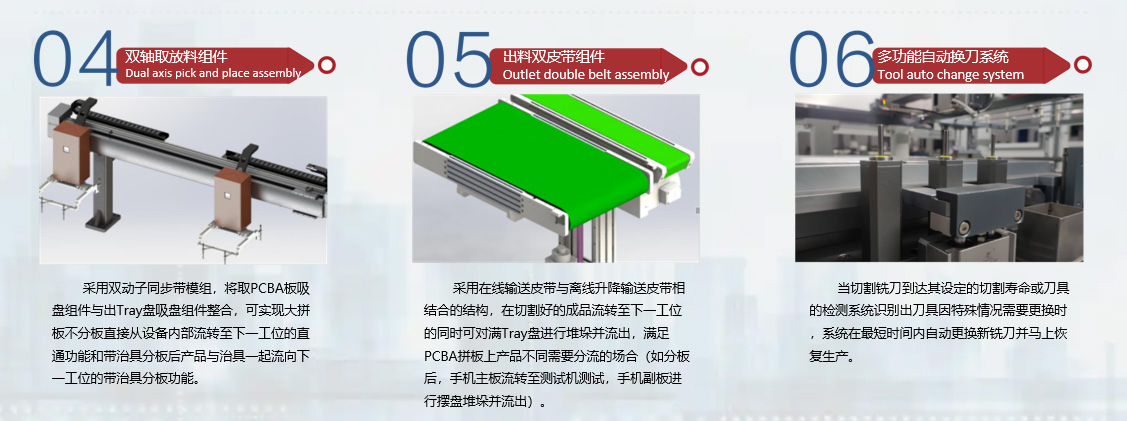

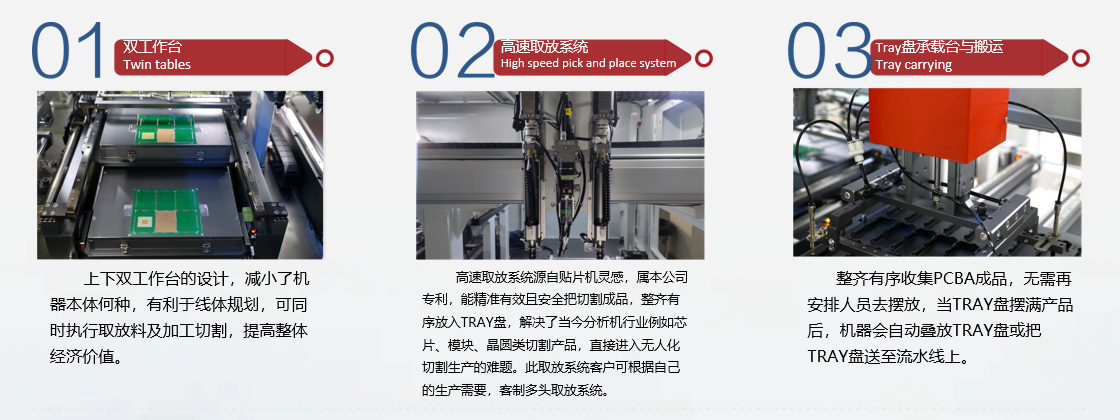

在线分板摆盘一体机 特点： 1、双工作台分板、多头摆盘 2、真空助力固定PCB板（选配） 3、铣刀寿命和断刀检测 4、自动换刀和分段切割 5、切割成品自动摆放 6、Tray盘自动取/放 7、防静电高速主轴 8、分板定位精度高，稳定性好 9、自动更换分板治具 10、切割位置自动CCD检测（选配） 11、自动扫描PCB二维码（选配） 12、上、下吸尘可以自由切换 13、通过MES系统自动打X板剔除（选配） 14、多功能离线式编程系统 15、大板直通、小板摆盘 16、带治具上下料 17、适应高频率机种换线，解决了当今行业在线分板机换线时间长的难题
