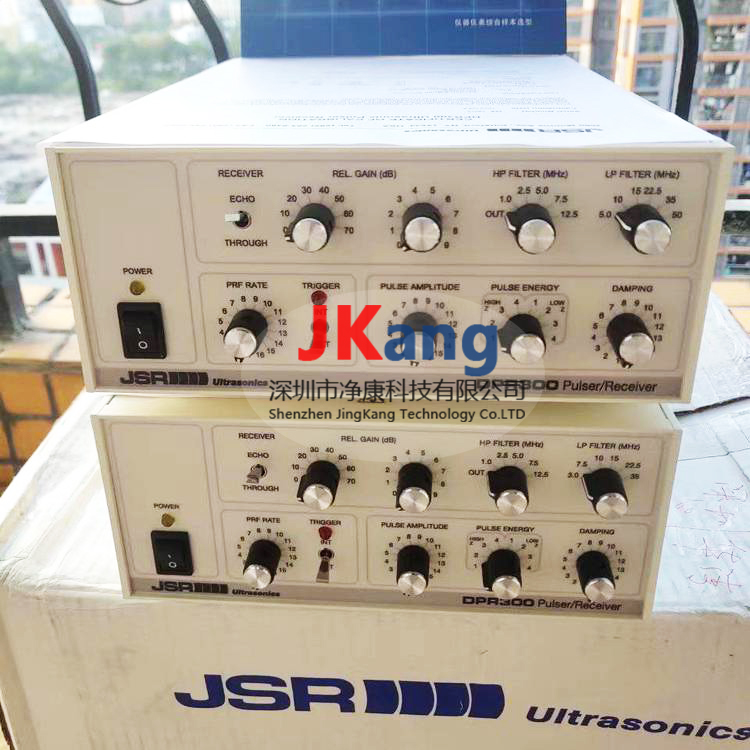

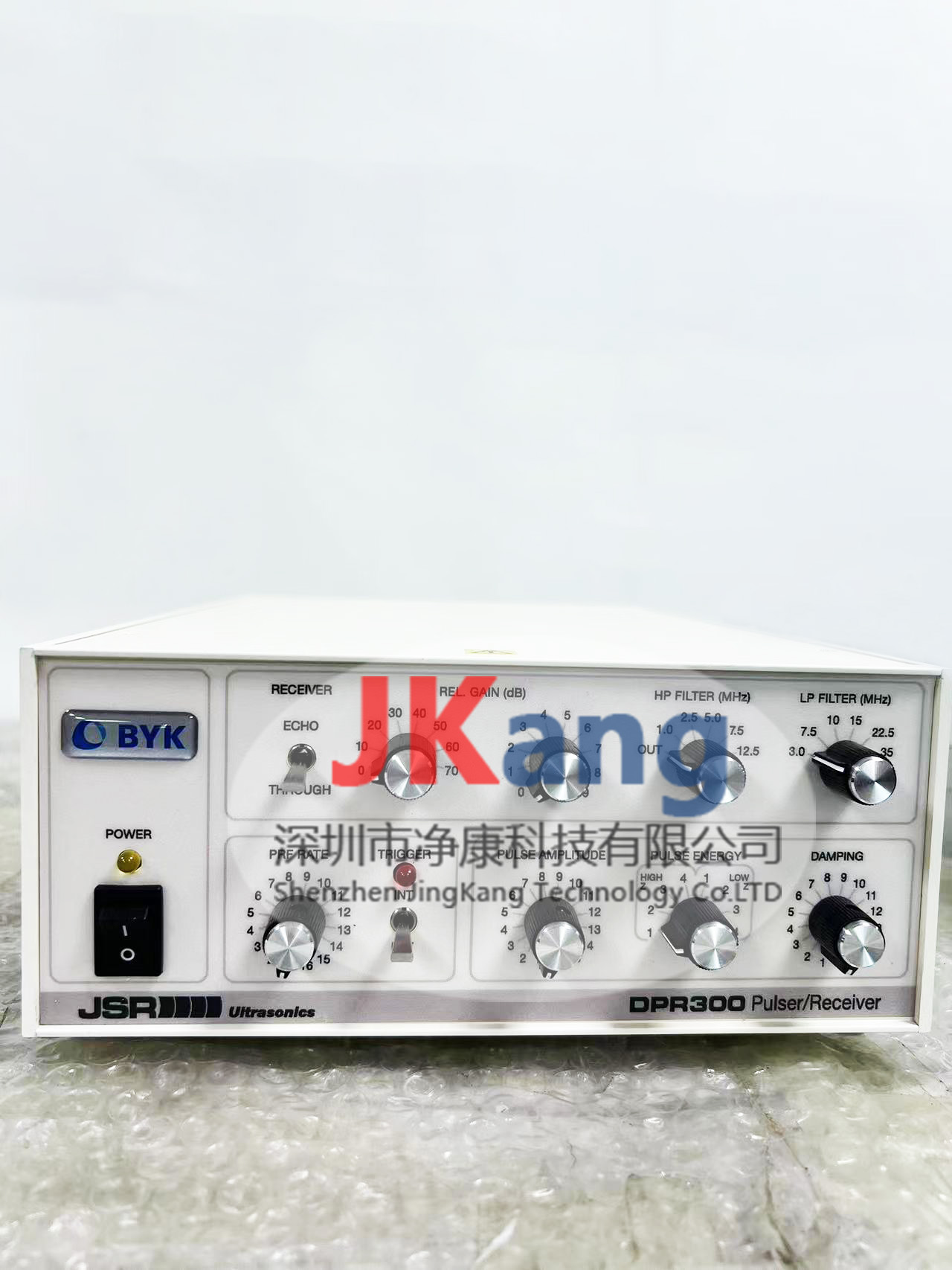

JSR DPR300超声波脉冲发生接收器

厂商 ：深圳市净康科技有限公司

广东 深圳市
  • 主营产品：
  • 水听器
  • 仪器仪表
  • 模体
联系电话 ：18123914686
商品详细描述
JSR DPR300超声波脉冲发生接收器具有广泛的可调性，包括接收器增益、高通和低通滤波器截止频率、脉冲能量、脉冲幅度、传感器阻尼、脉冲回波或通过模式选择、脉冲重复率 (PRF) 和脉冲发生器- 触发源选择。广泛的 DPR300 功能使性能能够在广泛的应用中得到优化。




特征：
  • PC 控制和/或手动控制
  • 具有 35 MHz、50 MHz 和 60 MHz 接收器的型号
  • 带标准或高压脉冲发生器的型号
  • 接收器增益范围为 -13 至 +66 dB（80 dB 范围）
  • 16 个可选的传感器阻尼值
  • 6 个可选高通和 6 个可选低通滤波器值
  • 可选择的脉冲能量和脉冲幅度
  • 可选择的低和高脉冲发生器阻抗
  • 49 ?Vp-p 输入参考的接收器噪声电平（35 MHz 接收器）
  • 适用于 Windows 7 和 10（32 和 64 位版本）的 JSR Dot Net 控制面板软件和软件开发工具包 (SDK)


发射1器Pulser


脉冲类型Pulse Type


负尖峰脉冲 Negative spike   pulse


下降时间Fall Time


小于5ns(10%-90%)


脉冲幅度Pulse Amplitude


100V-475V（900V可选）


脉冲宽度Pulse Duration


10-70ns(FWHM@50Ω)


脉冲能量Pulse Energy


4档可选


脉冲阻抗Pulse Impedance


高低可选
阻尼设置Damping


24.6、26.3、28.1、30.3、32.7、35.7、39.2、43.5

48.7、55.6、64.5、76.9、95.2、125、182、333Ω



工作模式Mode


脉冲回波模式（Pulse-Echo）、穿透模式(Through Transmission)


穿透隔离

Through-Trans.Isolation


80dB@10MHz


脉冲重复频率

Pulse Repetition Rate


内部：100Hz-5KHz，内部振荡器频率16档可选

外部：0-5KHz


同步输出Sync Output


最1大+5V


触发信号Trigger Source


内部或外部信号，外部信号3-5V



接收器Receiver

增益Gain


-13 to 66dB，1dB步长
带宽Bandwidth(-3dB)


1KHz-35MHz(1KHz-50MHz可选)



相位Phase


0度（noninverting非反向）


输入阻抗Input Impedance


输入阻抗Input Impedance


输出阻抗Output Impedance


50Ω


高通滤波High Pass Filter


1.0、2.5、5.0、7.5、12.5MHz


低通滤波Low Pass Filter


1KHz-35MHz带宽：3、7.5、10、15、22.5MHz

1KHz-50MHz带宽：5、10、15、22.5、35MHz


噪声Noise


49 ?Vp-pinput referred @ 35   MHz BW,60dB

59 ?Vp-p input referred @ 50   MHz BW,60dB


最1大输出信号


±1Vp-p@50Ω


主 机

输入电源AC Input


100-240VAC，50-60Hz，30W


操作温度Operation Temp


0-50℃


主机尺寸Dimension


宽216x高89x深305mm


主机重量Weight


4.54Kg


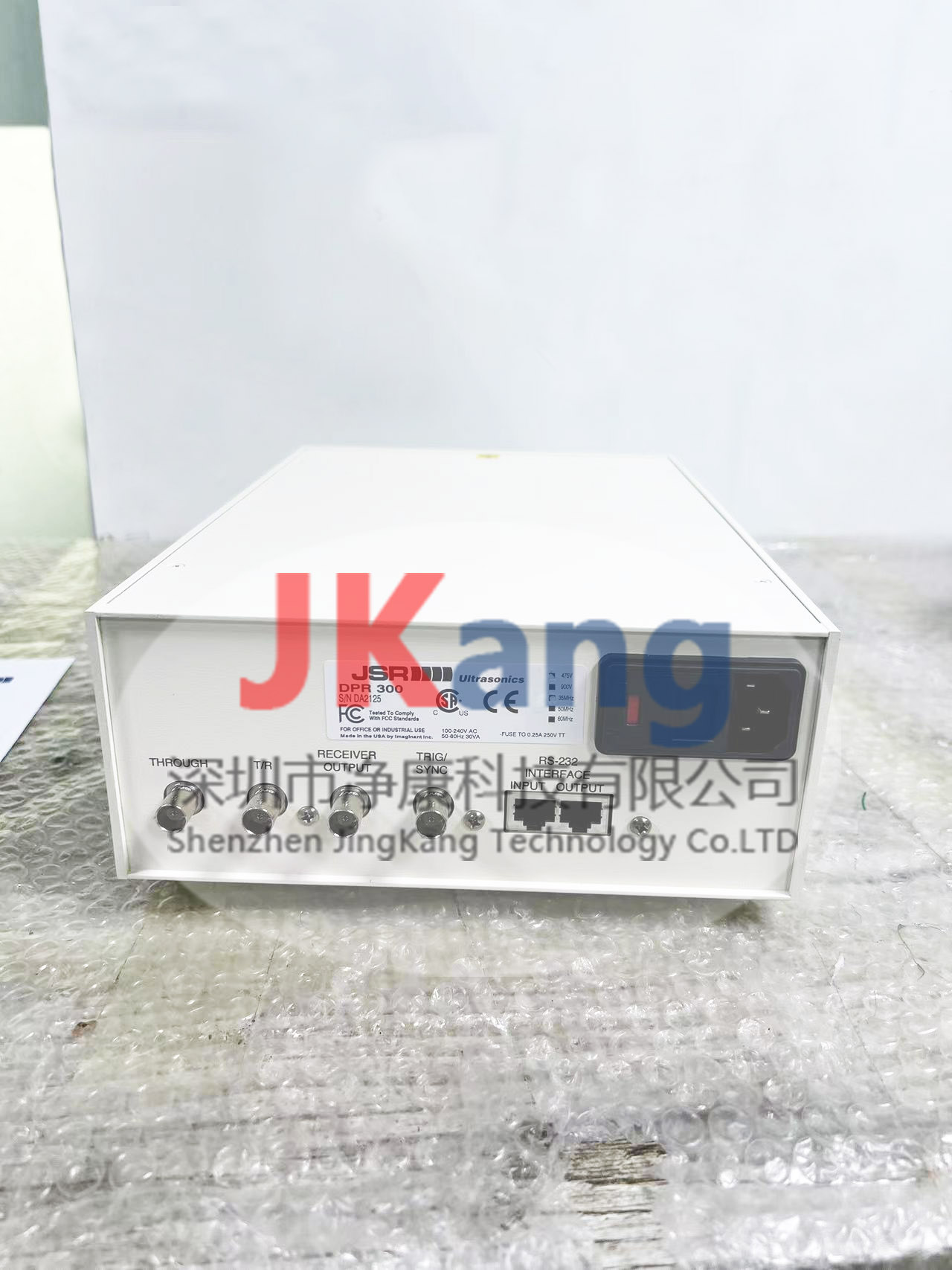

计算机接口PC Interface


RS-232,RJ45 8-conductor   cable


软件Software


带控制软件，且用户可开发


DPR300 可以在出厂时配置：

  • 手动控制、PC 控制或手动和 PC 控制。
  • 可调节的 100 V 至 475 V 脉冲发生器电源，适用于大多数常规应用。
  • 可调 100 V 至 900 V 脉冲发生器电源，适用于需要更高脉冲能量的应用。

DPR300 包括用于 Windows 的独立 JSR Dot Net 控制面板软件，软件开发人员工具包 (SDK) 使软件开发人员能够创建自定义 Windows 应用程序。

多台 DPR300 可以通过一台计算机使用单元与单元之间的菊花链连接进行控制。DPR500 装置可以成为此菊花链的一部分。

DPR300 已用于广泛的无损评估 (NDE) 应用，包括超声换能器和电致伸缩换能器，用于评估涡轮和飞机发动机部件、扫描声学显微镜、测厚、钢厂钣金制造的质量控制、管道和焊缝检测、超声研究、层压材料检测、材料分析和检测、超声成像和测量系统以及换能器评估。



DPR300配置：DPR300-XVVV-BW

    X 控制选项。D 为数字控制，M 为手动控制，B 为数字和手动控制。
    VVV 可用脉冲发生器电源电压。475 或 900 伏

    BW 带宽选项。35、50 或 60 MHz。

  例子：


    DPR300-M475-50（手动控制，475V脉冲电源，50MHz接收带宽
