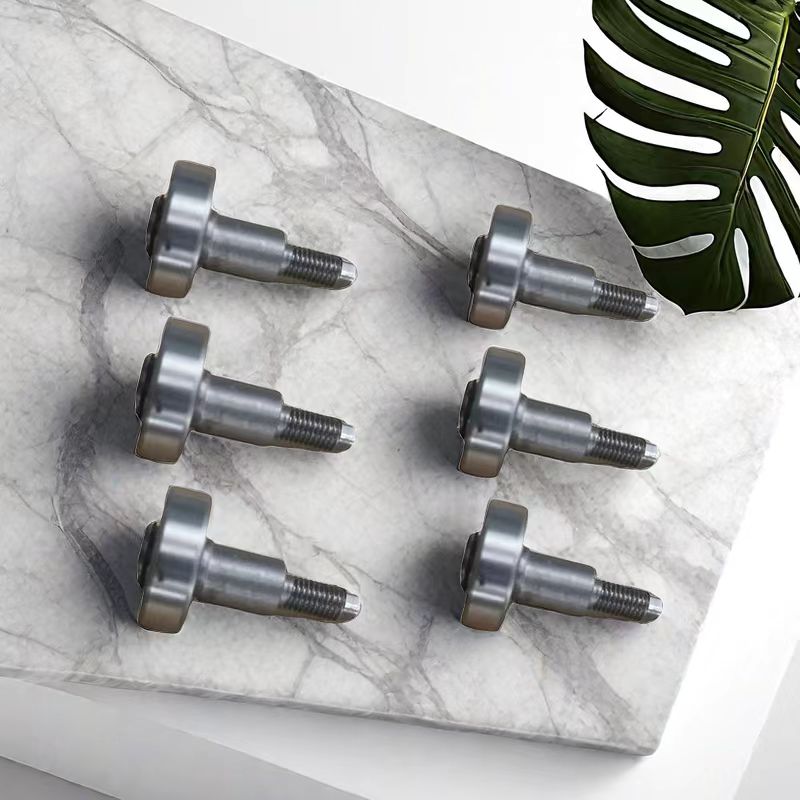

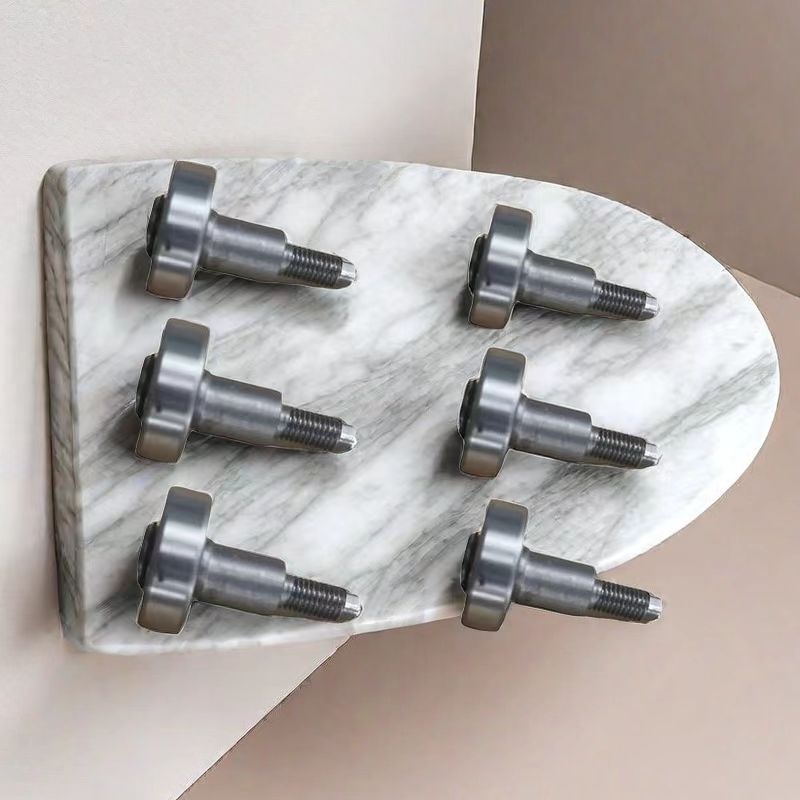

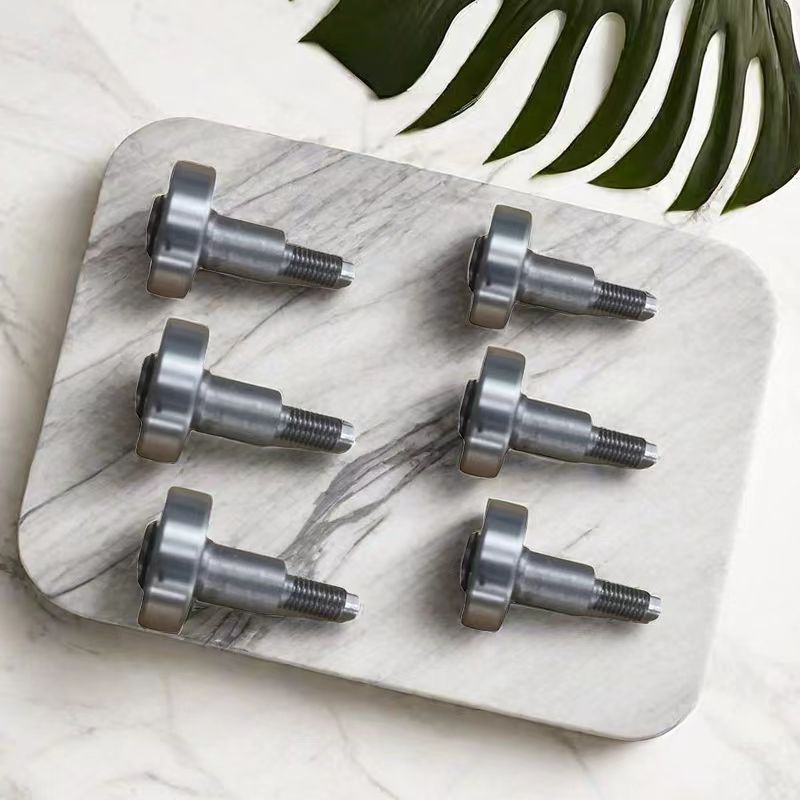

轴承销组件N1/49174B

炉膛吹灰器是为清洁墙式受热面而设计的，其基本元件是一个装有两个文丘里喷嘴的喷头。吹灰器电源接通后，电机齿轮箱通过链轮驱动运转螺母，与螺母啮合的螺旋管随之在导向的限制下作相应的前进运动，将喷头推向炉膛。走完255mm/300mm行程后，螺旋管后部的法兰凸与导向脱离，螺旋管法兰与运转螺母靠死，在电机的继续驱动下，螺旋管作圆周运动，同时凸将开阀杠杆抬起，同轴的开阀压杆下压阀杆，阀门打开，吹扫开始，在喷头旋转一圈或数圈后，可设定的电气控制动作，使电机反转。与上述动作相反，喷头向后推出炉膛，开阀杠杆脱离凸，阀门关闭，螺旋管继续沿导向作后退运动，直到触及后限位开关，电机停转，吹灰器运行循环结束。 螺旋管前端连接一耐热不锈钢制造的喷头，喷头上装有两只文丘里喷嘴，按照用户锅炉燃烧中灰份的实际情况，计算后决定喷嘴口径和吹扫压力，从而获得吹扫效果。
