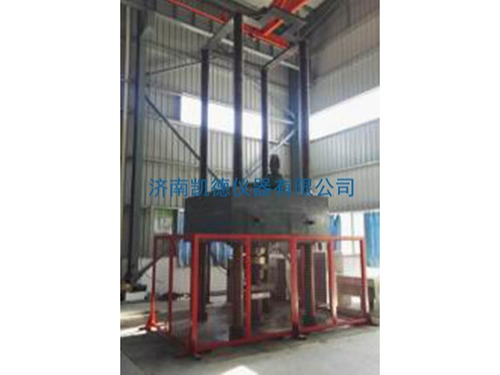

WAW-F系列微机控制多功能长柱结构试验系统

一、电液伺服多功能长柱结构试验系统用途：
WAW-F系列微机控制多功能长柱结构试验系统主要用于混凝土,超 强混凝土,胶砂,构件,岩石,管桩,建材制品,各种金属,非金属及复合材料、工程塑料、木材、水泥等试件的拉伸、压缩、弯曲测试及研究，还可用于大型构件的拉伸、压缩、弯曲测试及研究。能够进行梁、柱、节点等的压缩、弯曲、拉伸试验,完成梁、柱、节点等反复弯曲、低周循环等各种结构试验(过零点)。也可以完成柱类试样的拉、压和梁的反复弯曲等试验。增加配套的试验辅具，也可以用于千斤顶检测；混凝土梁垂直抗压检测；金属管,无缝钢管,有色金属管扩口试验等。
二、电液伺服多功能长柱结构试验系统特点：
1. 精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。
2. 具有载荷自动保持,应力,应变控制,循环控制及自编程控制等多种控制方式。
3. 四立柱丝杠结构,采用单出杆、双作用电液伺服作动器上置，用于施加试验力,高刚性,稳定性好。
4. 伺服测控系统,实现等速率自动加载,恒试验力保持,循环加载卸荷。
5. 依据GB,ISO,JIS,ASTM,DIN,BS等国 标 及国 际 标 准进行试验和提供检测数据。
6. 自动完成材料的较大承载力,强度等检测参数。
7. 伺服测控系统,实现等速率自动加载,恒试验力保持,循环加载卸荷。
8. 多重保护功能:油缸限位保护；液压系统过载溢流保护；试验力过载保护；过流,过压保护；试样破碎时安全保护；操作提示向导保护；试验结束自动保护。
三、电液伺服多功能长柱结构试验系统主要参数：
1. 最 大压试验力：2000kN；3000kN；5000kN；10000kN；20000kN
2. 试验力测量范围：2%--100 %FS
3. 试验力准确度：±1%
4. 测力方式：油压传感器测力
5. 最 大拉伸试验力：30%FS.
6. 最 大弯曲试验力：20-40%FS.
7. 试验力测量范围：2%--100 %FS
8. 试验力准确度：±1%
9. 作动器最 大行程：250mm
10. 位移测量方式：内置式磁致伸缩位移传感器测量。
11. 位移测量分辨率：0.01mm
12. 活塞最 大移动速度：≤50mm/min
13. 试验空间：2000mm；3000mm，4000mm，5000mm，6000mm,7000mm,8000mm（可协商）
14. 弯曲最 大跨距：2000mm-6000mm
15. 弯曲最 大跨距时，可承受最 大试验力：1000-10000kN
16. 结构形式：四立柱结构,大型弯曲底座，单出杆、双作用电液伺服作动器上置
17. 加载控制方式：位移、试验力的任意步长梯级加载自动控制。
18. 试验辅具：压盘、弯曲支滚座、T型连接螺栓等。
