SWX-6-10铁路变色测温贴片

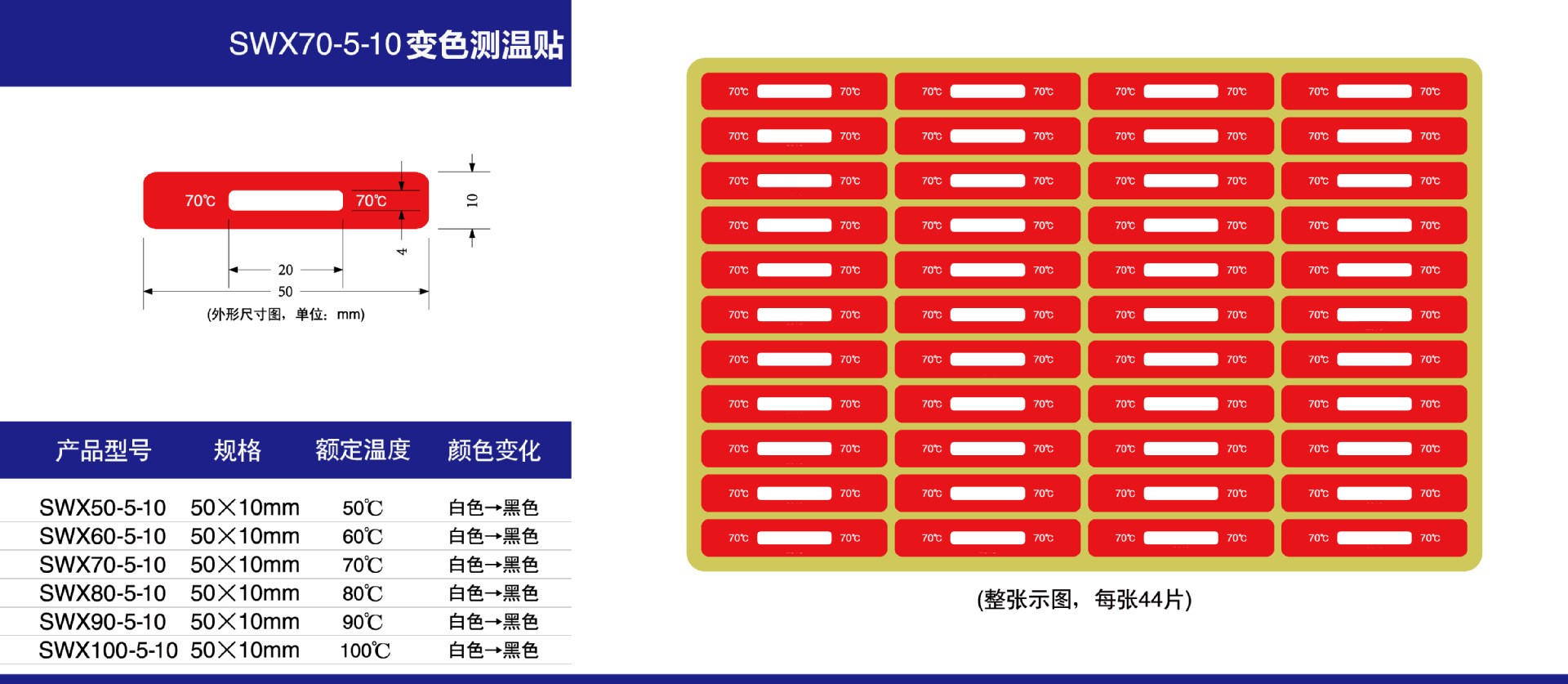

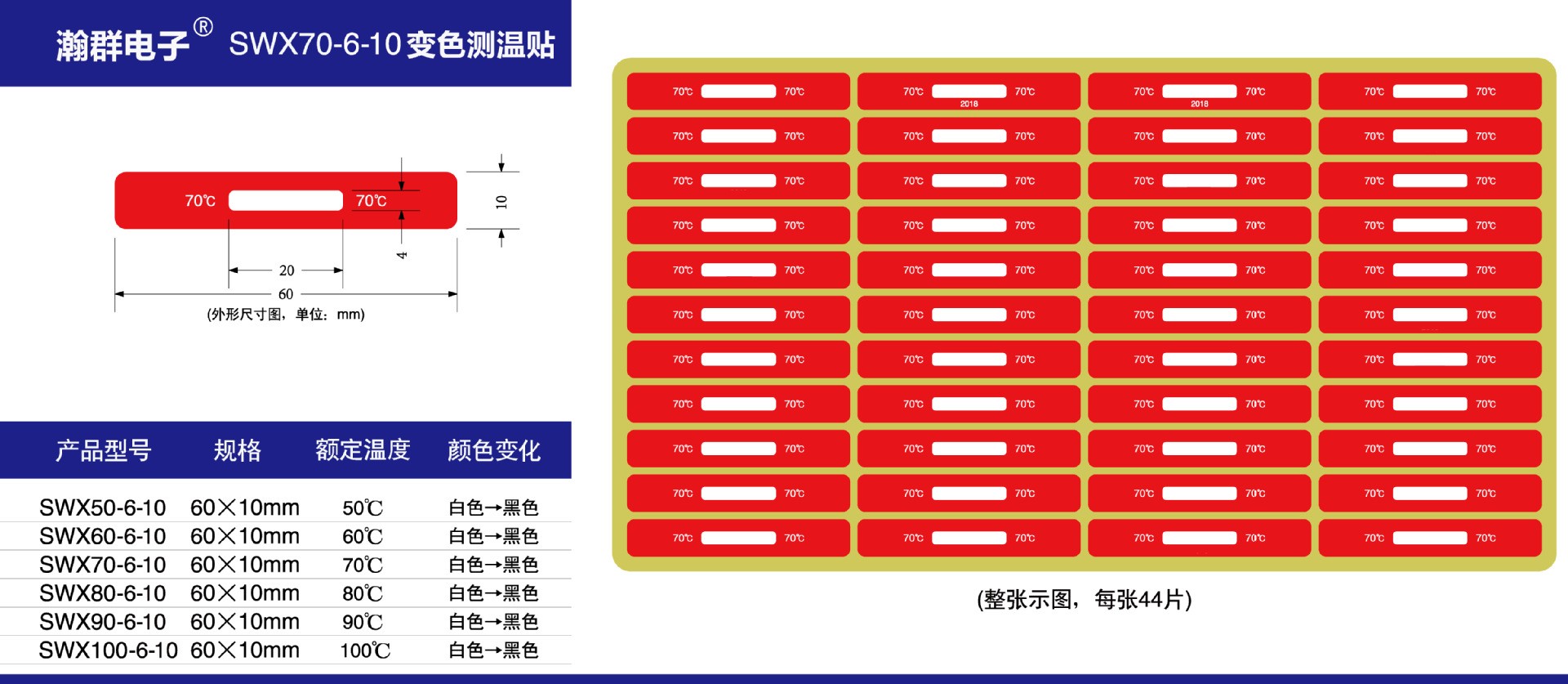

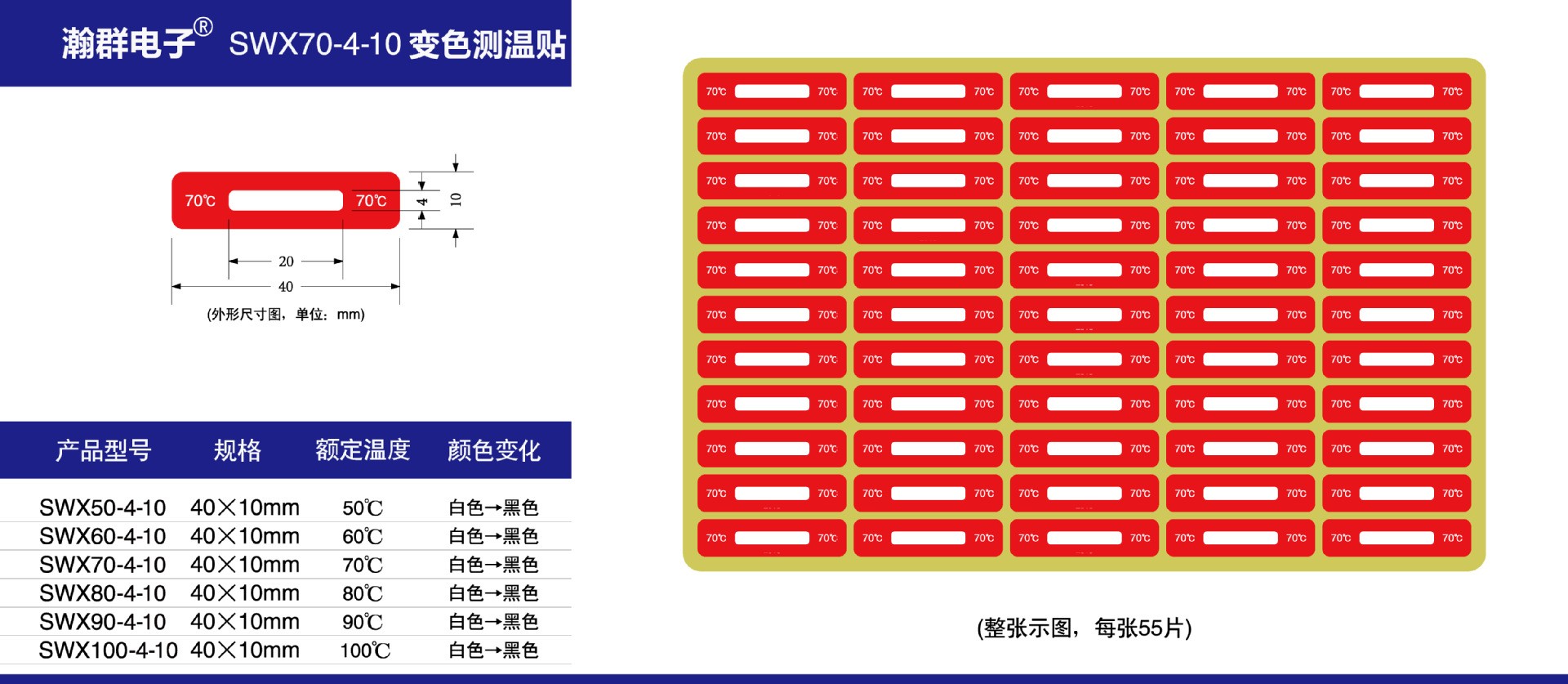

铁路变色测温贴片 SWX系列变色测温贴片 使用说明书 一、SWX系列变色测温贴片的性能与用途 SWX系列变色测温贴片具有独特的变色示温、醒目显示及温度记录功能，自身带有压敏胶，应用于变电所母线的连接部位，也可贴在母线与设备接线端子的连接处及隔离开关的触头上，还可贴在变压器、电容器、电机等电气设备的外壳上，用来监视母线连接处及电气设备外壳的温度。一旦监测部位的温度达到或超过测温贴片的额定温度，变色测温贴片立即变色。该测温贴片超温后颜色由白变黑，颜色变化醒目。无论是白天还是夜间，都很容易被人在巡视中发现监测部位温度升高的状况，从而找出故障隐患，防止事故的发生。 如果监测部位因温度过高造成测温贴片超温变色，冷却下来后测温贴片并不恢复原来的白色，呈记录状态。 二、SWX系列变色测温贴片的种类及特性 1.SWX系列变色测温贴片基本型号及特性见表1。 2.特殊需要可根据客户要求制作，如制作不同额定温度、不同超温颜色、不同规格的变色测温贴片。 3.变色测温贴片变色温度与额定温度的误差为±3℃以内。 三、SWX系列变色测温贴片的使用方法 1.SWX系列变色测温贴片呈标签形式，只要选择适当额定温度的变色测温贴片，可直接粘贴在母线接头、刀闸开关、变压器外壳等需要监视温度的部位。测温贴片粘贴部位应平整、清洁、干燥，用砂纸打磨去除氧化膜及粗糙面，或用、等溶剂清洗擦拭一遍。粘贴时要用力摁牢。 2.注意事项：粘贴变色测温贴片需在母线或其它监测部位无电时进行，并须遵守安全规程。如要带电粘贴测温贴片，必须用相应等级的绝缘棒辅助粘贴。 四、SWX系列变色测温贴片的贮存与使用寿命 1. 变色测温贴片贮存于室内常温下即可，要远离热源（如暖气片、电炉等）。 2. 由于考虑到变色测温贴片使用现场的复杂性，当变色测温贴片贴在监测部位后，在正常温度、正常环境下使用，且保持白色未超温，室内可用4-6年，室外至少可用2年。已超温变色的贴片应随检修及时更换。测温贴片产品年份2021年. 3. 表1 SWX系列测温贴片基本型号及特性 型 号 规 格 额定温度 颜色 每整张贴数 产 品 特 点 SWX50-3-8 30×8mm 50℃ 白变黑 72贴/张 单一温度白变黑，，超温变色显示，防污，防水，有保护膜，记录过温。 SWX60-3-8 30×8mm 60℃ 白变黑 72贴/张 SWX70-3-8 30×8mm 70℃ 白变黑 72贴/张 SWX80-3-8 30×8mm 80℃ 白变黑 72贴/张 SWX50-4-8 40×8mm 50℃ 白变黑 60贴/张 SWX60-4-8 40×8mm 60℃ 白变黑 60贴/张 SWX70-4-8 40×8mm 70℃ 白变黑 60贴/张 SWX80-4-8 40×8mm 80℃ 白变黑 60贴/张 SWX50-4-10 40×10mm 50℃ 白变黑 55贴/张 SWX60-4-10 40×10mm 60℃ 白变黑 55贴/张 SWX70-4-10 40×10mm 70℃ 白变黑 55贴/张 SWX80-4-10 40×10mm 80℃ 白变黑 55贴/张 型 号 规 格 额定温度 颜色 每整张贴数 产 品 特 点 SWX50-5-10 50×10mm 50℃ 白变黑 44贴/张 单一温度白变黑，，超温变色显示，防污，防水，有保护膜，记录过温。 SWX60-5-10 50×10mm 60℃ 白变黑 44贴/张 SWX70-5-10 50×10mm 70℃ 白变黑 44贴/张 SWX80-5-10 50×10mm 80℃ 白变黑 44贴/张 SWX50-6-8 60×8mm 50℃ 白变黑 48贴/张 SWX60-6-8 60×8mm 60℃ 白变黑 48贴/张 SWX70-6-8 60×8mm 70℃ 白变黑 48贴/张 SWX80-6-8 60×8mm 80℃ 白变黑 48贴/张 SWX50-6-10 60×10mm 50℃ 白变黑 44贴/张 SWX60-6-10 60×10mm 60℃ 白变黑 44贴/张 SWX70-6-10 60×10mm 70℃ 白变黑 44贴/张 SWX80-6-10 60×10mm 80℃ 白变黑 44贴/张
