脉冲发射接收器DPR300

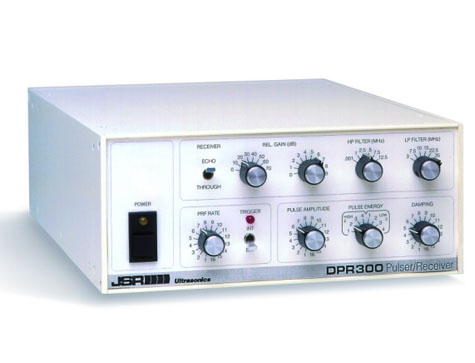

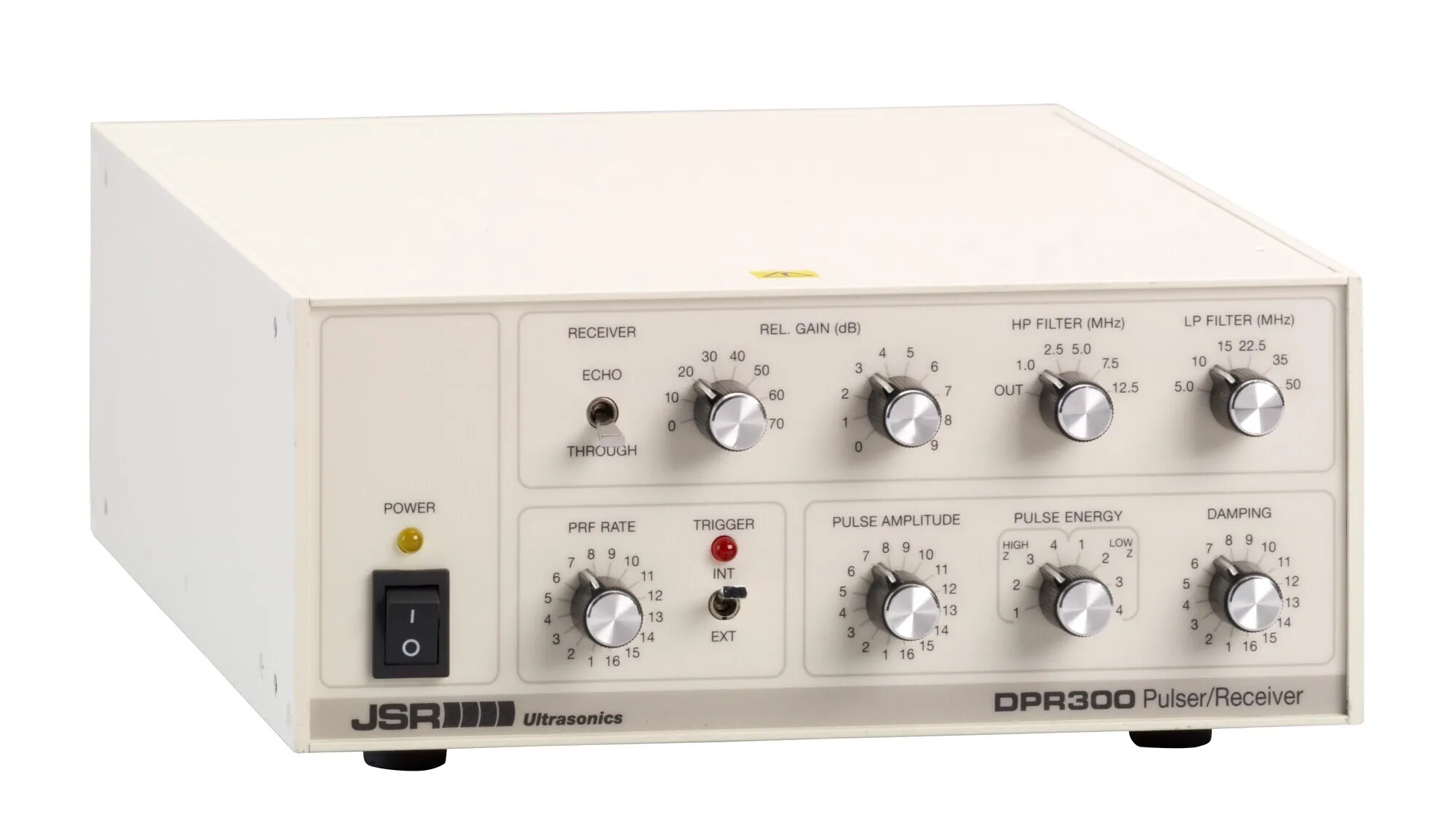

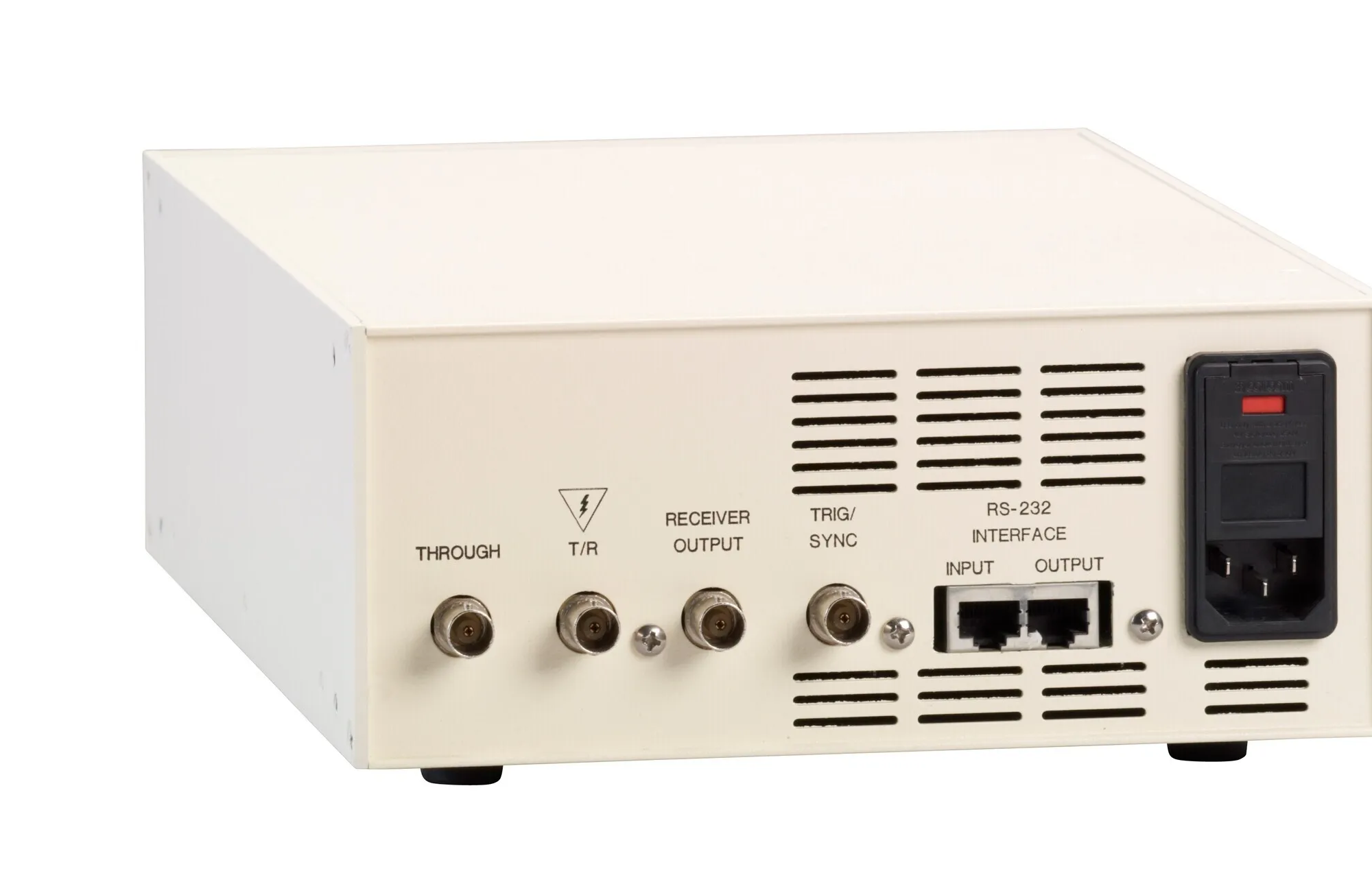

DPR300-脉冲发射接收器 Pulser/Receiver 产品概述： DPR300是一款计算机控制的超声脉冲发射接收器，具有极低的噪声接收响应和高性能的脉冲发射控制功能。连接超声探头和示波器使用，广泛应用于超声探伤、超声测厚、探头特性测量、材料特性测量等诸多领域。 技术特点： ◇ 35MHz带宽（60MHz可选）； ◇ 极低的噪声（49 ?Vp-p input referred @ 35 MHz BW）； ◇ 可调脉冲幅度高达475V（900V可选）； ◇ 16档阻尼值设定； ◇ 可选的高低通滤波器（高低各6个）； ◇ 可选的脉冲阻抗和脉冲能量； ◇ 80dB接收增益范围； ◇ 操作模式：计算机控制、手动控制、计算机+手动 ◇ 可通过计算机自行开发相关应用。 技术参数： 1、Pulser 脉冲类型Pulse Type 负尖峰脉冲 Negative spike ? pulse 下降时间Fall Time 小于5ns(10%-90%) 脉冲幅度Pulse Amplitude 100V-475V（900V可选） 脉冲宽度Pulse Duration 10-70ns(FWHM@50Ω) 脉冲能量Pulse Energy 4档可选 脉冲阻抗Pulse Impedance 高低可选 阻尼设置Damping 24.6、26.3、28.1、30.3、32.7、35.7、39.2、43.5 48.7、55.6、64.5、76.9、95.2、125、182、333Ω 工作模式Mode 脉冲回波模式（Pulse-Echo）、穿透模式(Through Transmission) 穿透隔离 Through-Trans.Isolation 80dB@10MHz 脉冲重复频率 Pulse Repetition Rate 内部：100Hz-5KHz，内部振荡器频率16档可选 外部：0-5KHz 同步输出Sync Output +5V 触发信号Trigger Source 内部或外部信号，外部信号3-5V 2、接收器Receiver 增益Gain -13 to 66dB，1dB步长 带宽Bandwidth(-3dB) 1KHz-35MHz(1KHz-60MHz可选) 相位Phase 0度（noninverting非反向） 输入阻抗Input Impedance 500Ω（Through ? Transmission） 输出阻抗Output Impedance 50Ω 高通滤波High Pass Filter 1.0、2.5、5.0、7.5、12.5MHz 低通滤波Low Pass Filter 1KHz-35MHz带宽：3、7.5、10、15、22.5MHz 1KHz-60MHz带宽：5、10、15、22.5、35MHz 噪声Noise 49 ?Vp-pinput referred @ 35 ? MHz BW,60dB 59 ?Vp-p input referred @ 50 ? MHz BW,60dB 输出信号 ±1Vp-p@50Ω ? 3、主 机 输入电源AC Input 100-240VAC，50-60Hz，30W 操作温度Operation Temp. 0-50℃ 主机尺寸Dimension 宽216x高89x深305mm 主机重量Weight 4.54Kg 计算机接口PC Interface RS-232,RJ45 8-conductor ? cable 软件Software 带控制软件，且用户可开发 ?
