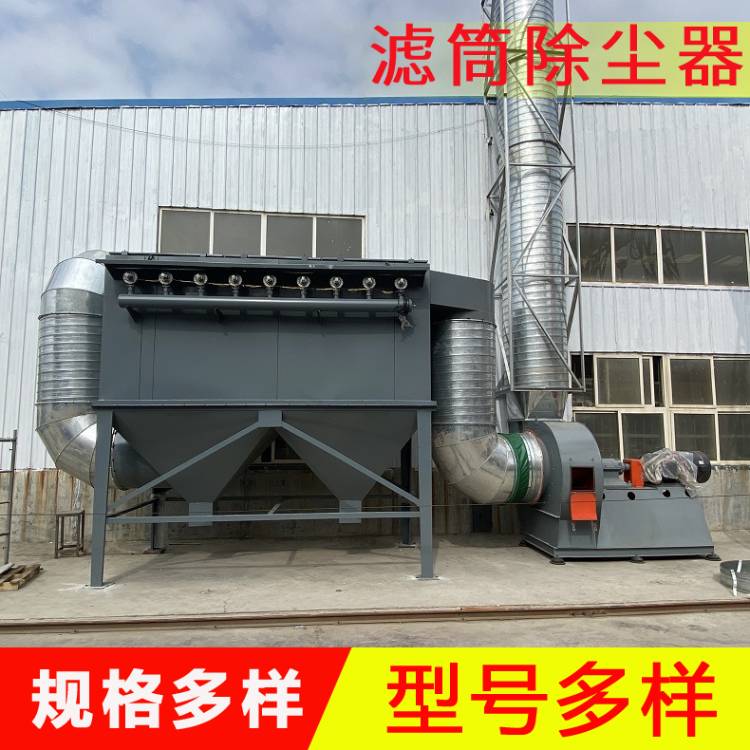

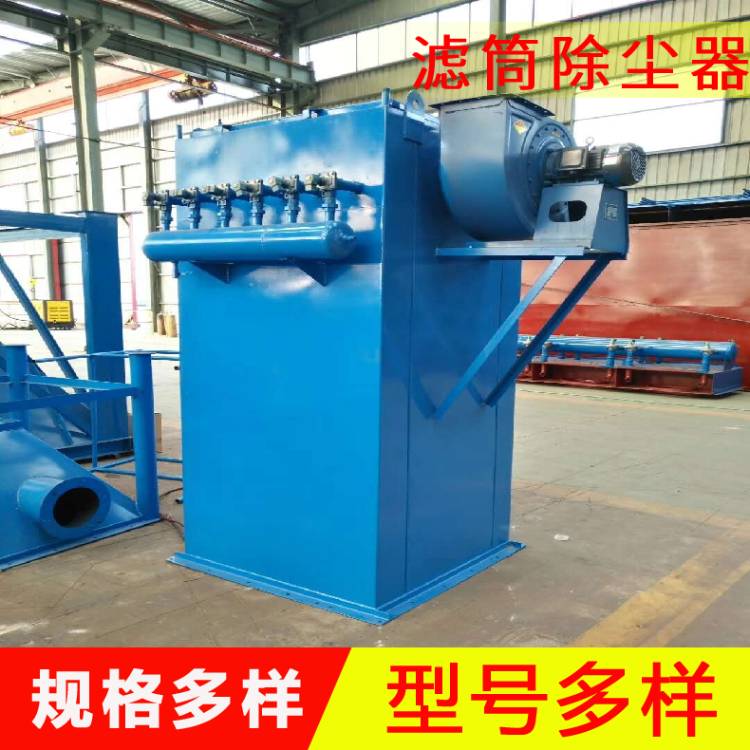

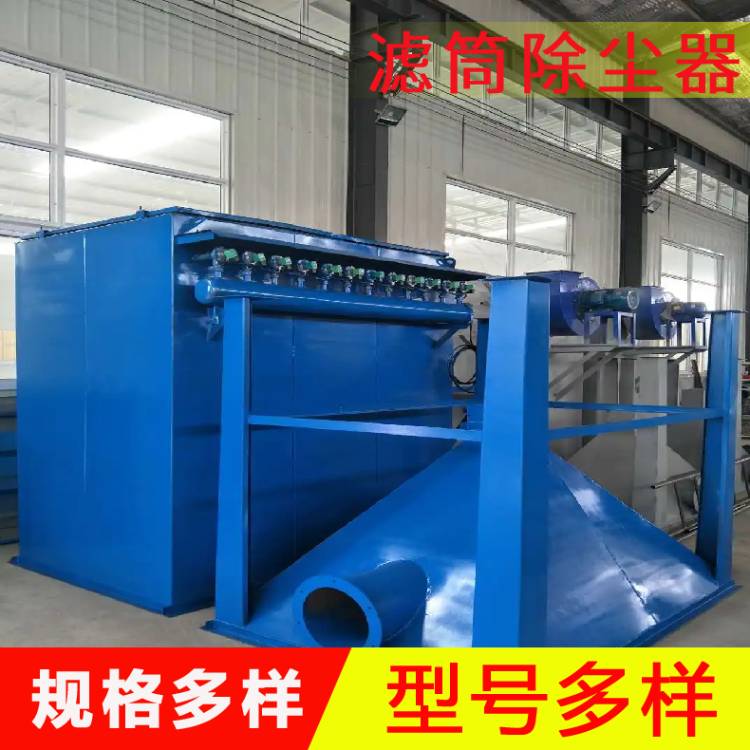

立式滤筒除尘器

脉冲滤筒除尘器的工作原理，完全与脉冲袋式除尘器相同；其不同之处，是利用滤代替滤袋，作为基本过滤元件。含尘空气进入灰斗，分配至净化室，经滤筒除尘后的洁净空气，送至配气点备用；吸附在褶式滤筒外表面的粉尘，在脉冲清灰装置的作用下，除去集尘，落入灰斗，定期排出。

工作原理：

含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在重力和惯性力作用下沉降到灰斗；粒度细、密度小的尘粒进入滤尘室后，通过扩散和筛滤等组合效应，使粉尘沉积在滤料表面，净化后的气体进入净气室由排气管经风机排出。 脉冲式滤筒除尘器的阻力随滤料表面粉尘层厚度的增加而zeng大。阻力某一规定值时清灰开始，电磁脉冲阀开启，压缩空气以短的时间在上箱体内膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭。脱落的粉尘掉入灰斗内通过缷灰阀排出。

脉冲滤筒除尘器的工作原理，完全与脉冲袋式除尘器相同；其不同之处，是利用滤代替滤袋，作为基本过滤元件。含尘空气进入灰斗，分配至净化室，经滤筒除尘后的洁净空气，送至配气点备用；吸附在褶式滤筒外表面的粉尘，在脉冲清灰装置的作用下，除去集尘，落入灰斗，定期排出。
