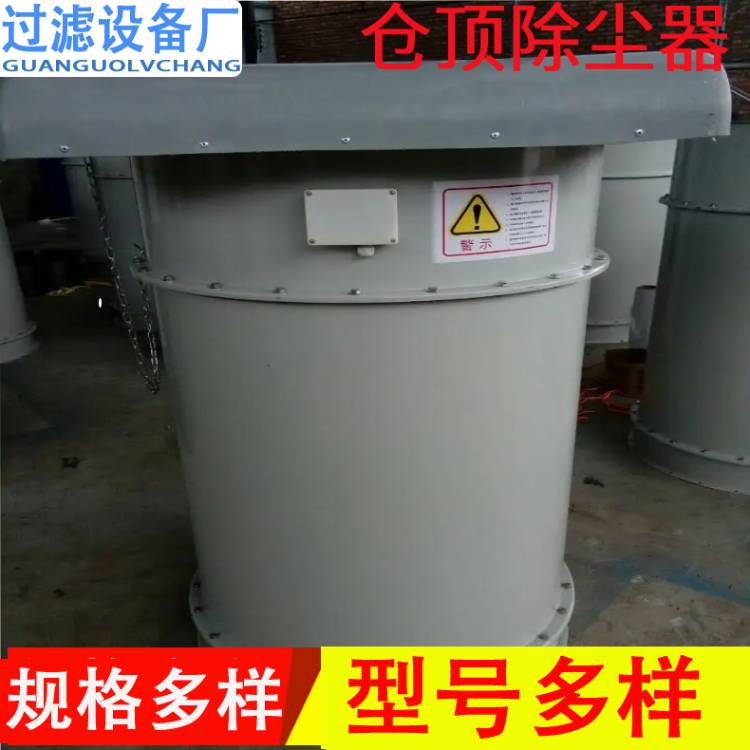

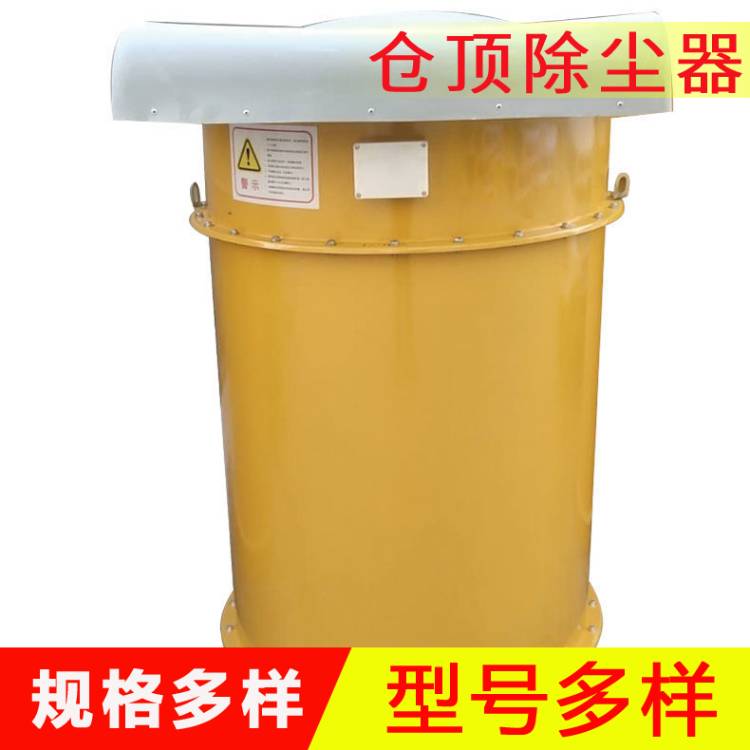

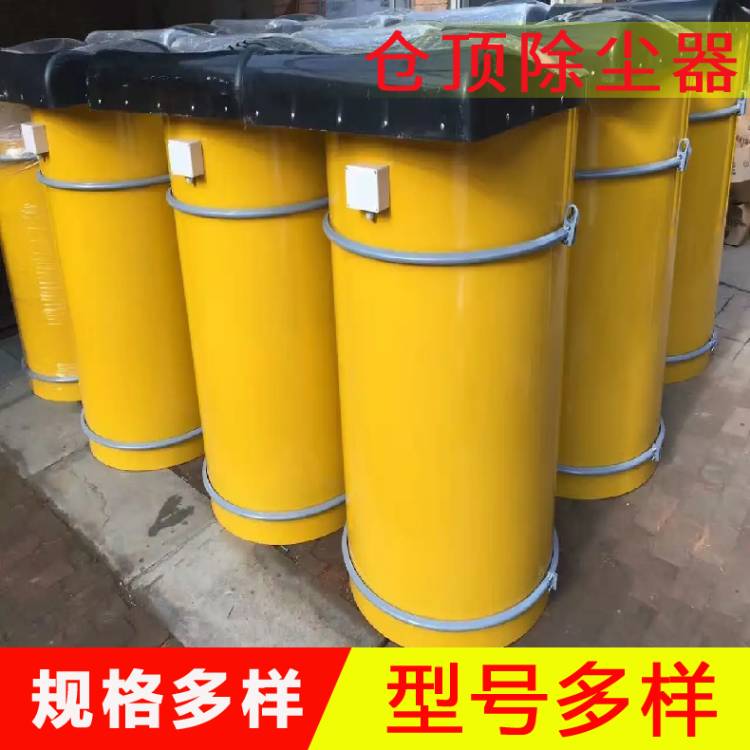

圆形仓顶除尘器

仓顶除尘器是一种圆形可拆的金属滤筒，底板上有14个嵌入圆形孔，它设有14个滤

芯，扎紧在上端1个振动器的吊架上，定时震动，使滤芯阻留下来的灰尘降落在仓内。

仓顶除尘器一般由振动电机，支架，防雨帽，上部筒箱，电器盒，振动盒，滤芯，密

封筒箱，防护网，连接夹子，焊 接法兰，密封垫等组成

1、仓顶除尘器主体结构由上箱体，中箱体、灰斗、卸灰系统、喷吹系统和控制系统等几大部分组成，采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点。

2、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低，同时滤袋与脉冲阀的疲劳程度也相应减低，从而提高滤袋与阀片的寿命。

3、检修换袋可在不停系统风机，系统正常运行条件室进行，滤袋袋口采用弹性涨圈，密封性能好，牢固可靠，滤袋龙骨采用圆形，减少了袋与龙骨的摩擦，延长了袋的寿命，又便于卸袋。

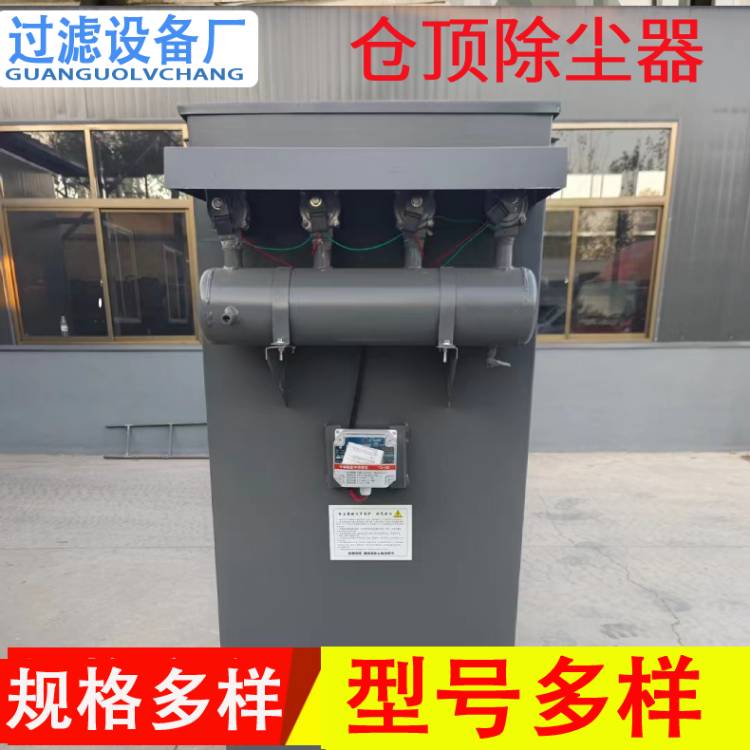

4、采用上部抽袋方式，换袋时抽出袋笼后，进行喷吹，脉冲控制仪顺序触发各控制阀开启脉冲阀，气包内的压缩空气由喷吹管各孔经 文氏管喷射到各对应的滤袋内，滤袋急剧膨胀，使积覆在滤袋表面的粉尘脱落，滤袋恢复初始状态。

5、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以检漏，漏风率很低。

6、进、出口风道布置紧凑，气流阻力小。
