锅炉滤筒除尘器

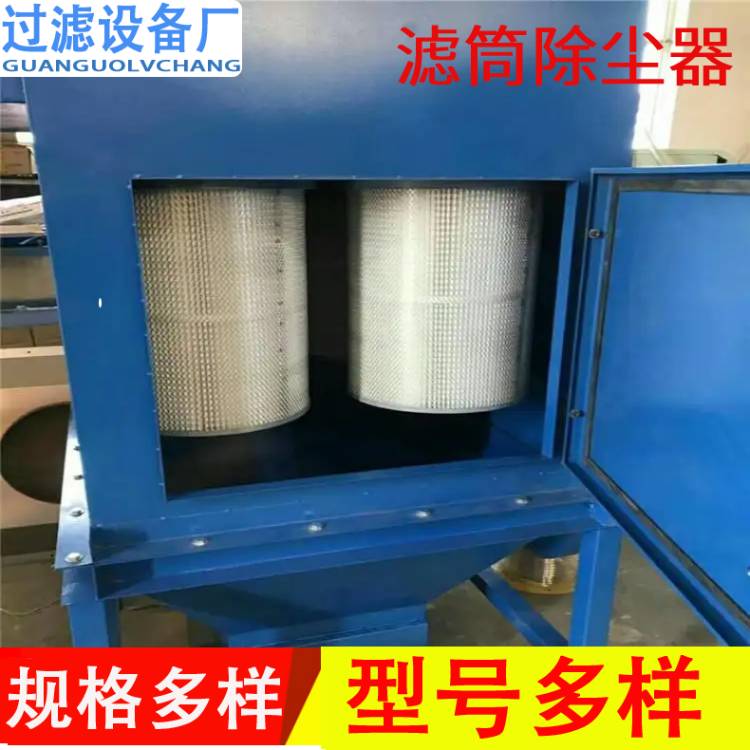

脉冲滤筒除尘器设有进风口、滤筒、出风口、气包、脉冲控制仪、喷吹阀、喷吹管等，滤筒是由聚脂纤维折叠、卷制而成，其下端封闭，上端正对喷吹管下口。含尘气体由进风口进入除尘器后，气流速度减慢，粗颗粒脱离气流沉降到集尘室内，细微粉尘随气流穿过滤筒时被阻于滤筒外表面，洁净气体由出风口排出。当滤筒表面灰层较厚时，脉冲控制仪发出指令开启喷吹阀，气包内的压缩空气经喷吹管喷出，同时诱导数倍于喷射气量的周围空气进入滤筒，并由内向外射出，将滤筒外表面的粉尘吹下落入集尘室内，然后由放灰斗排出。除尘器清灰采用脉冲喷吹方式，既做到了清灰，又不伤害滤筒，使滤筒使用寿命长。清灰过程由脉冲控制仪自动控制，可采用压力差控制或时间控制。

一、工作原理

脉冲滤筒除尘器的工作原理，完全与脉冲袋式除尘器相同；其不同之处，是利用滤代替滤袋，作为基本过滤元件。含尘空气进入灰斗，分配至净化室，经滤筒除尘后的洁净空气，送至配气点备用；吸附在褶式滤筒外表面的粉尘，在脉冲清灰装置的作用下，除去集尘，落入灰斗，定期排出。
