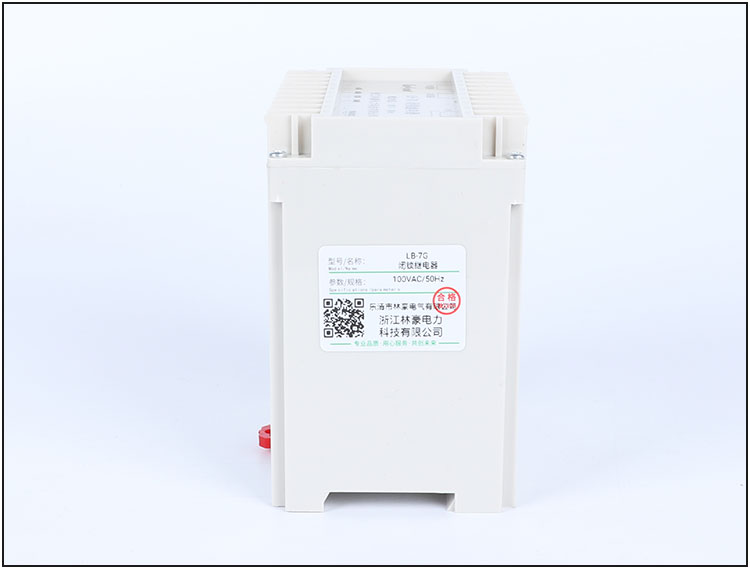

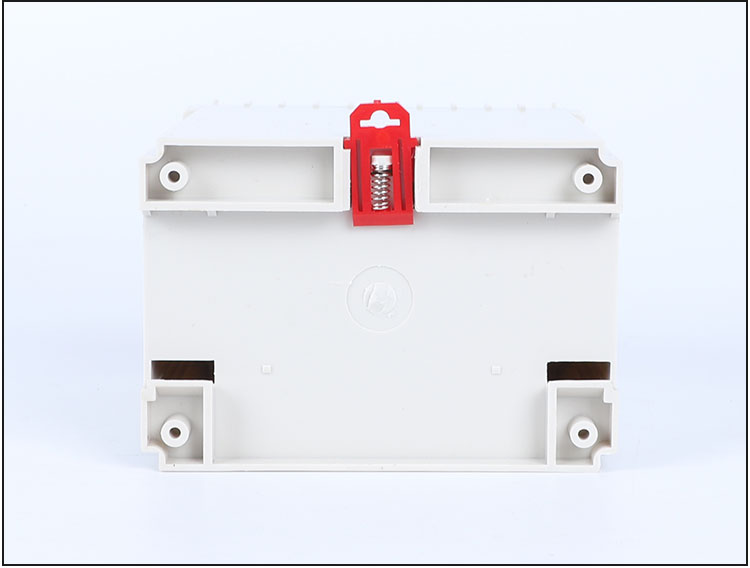

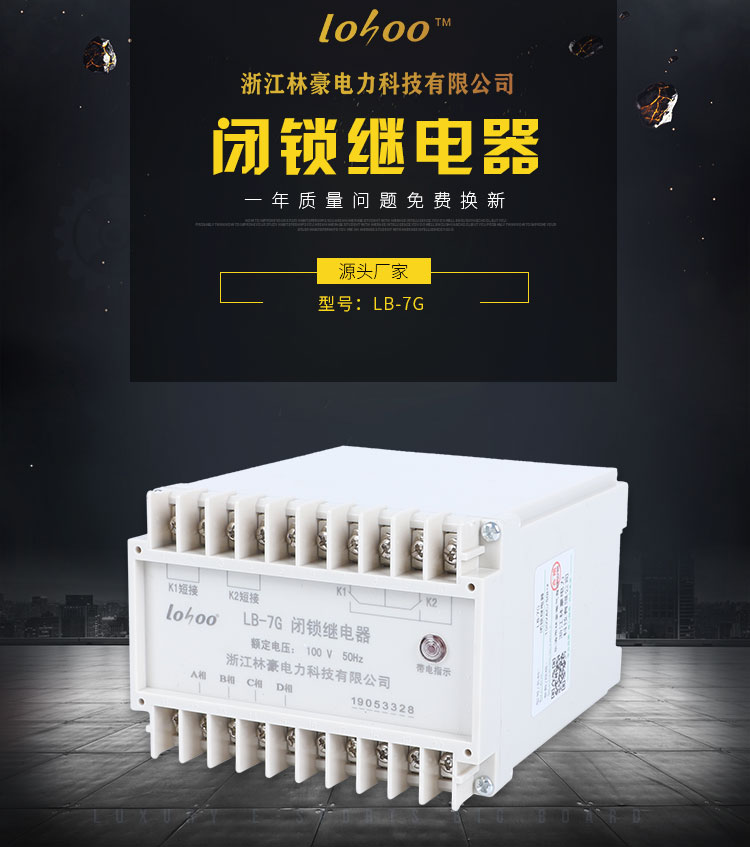

LB-7G闭锁继电器

供应LB-7G闭锁继电器价格、批发价格、报价、生产厂家

产品参数

PRODUCT PARAMETERS
LB-7GT型闭锁继电器
一、用途
LB-7GT型闭锁继电器(以下简称继电器)用于发电厂及变电所内高压母线带电时防止合接地刀闸。
二、原理
按整流式原理构成，该继电器由变压器、电阻器、整流桥、滤波电容、出口继电器.及指示灯组成。继电器接于发电厂及变电所内高压母线上电压互感器(PT)的二次侧、当高压母线无电时，继电器释放，出口继电器接点转换触点的动断部分接通，闭锁触除允许合接地刀闸。
三、主要技术参数
1.额定电压: 100V。 额定频率: 50HZ。
2.加对称三相线电压100V(相电压为58V)时,动作执行元件线圈中流过的电流不小于其动作电流的3倍。
3.加对称线电压100V时继电器执行元件动作时间不大于15mS。
4.在额定电压(线电压100V,相电压58V)下，每相功率消耗不大于5VA.
5.触点容量: 8A，250V。
6.所有电路对外壳的绝缘应能耐受2KV.50HZ历时1min的试验，而无击穿或闪络现象。
四、调整和校验
1.在继电器端子12-13-14-15脚上加上对称线电压100V (相电压为58V)时，此时继电器转换触点的动断部分断开，动作断开时间不大于0.015S.
2.继电器A相，B相或C相任断--相或两相继电器应能可靠动作。只有三相同时断电继电器触点才返回原始无电壮态。

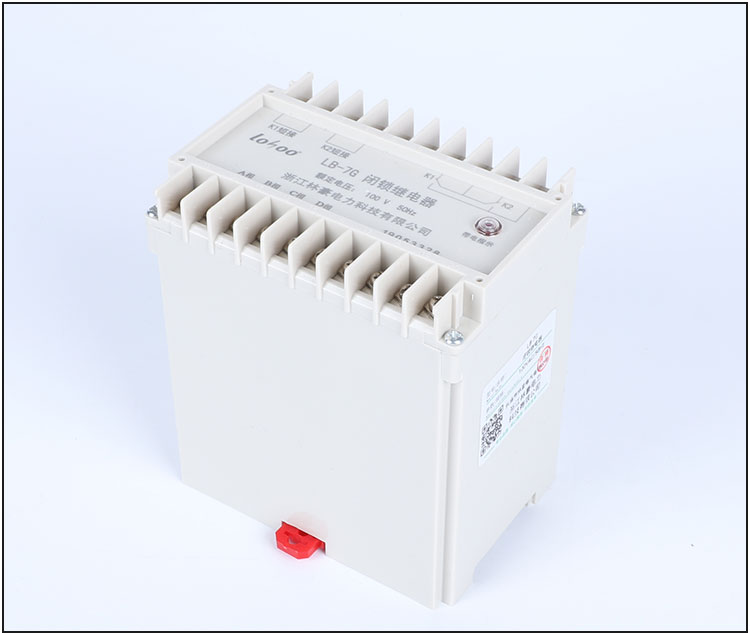

3.面板指示灯为带电指示灯。正常情况下此灯常亮。
4.端子1和2及3和4分别控制K1和K2。使用时请短接。
