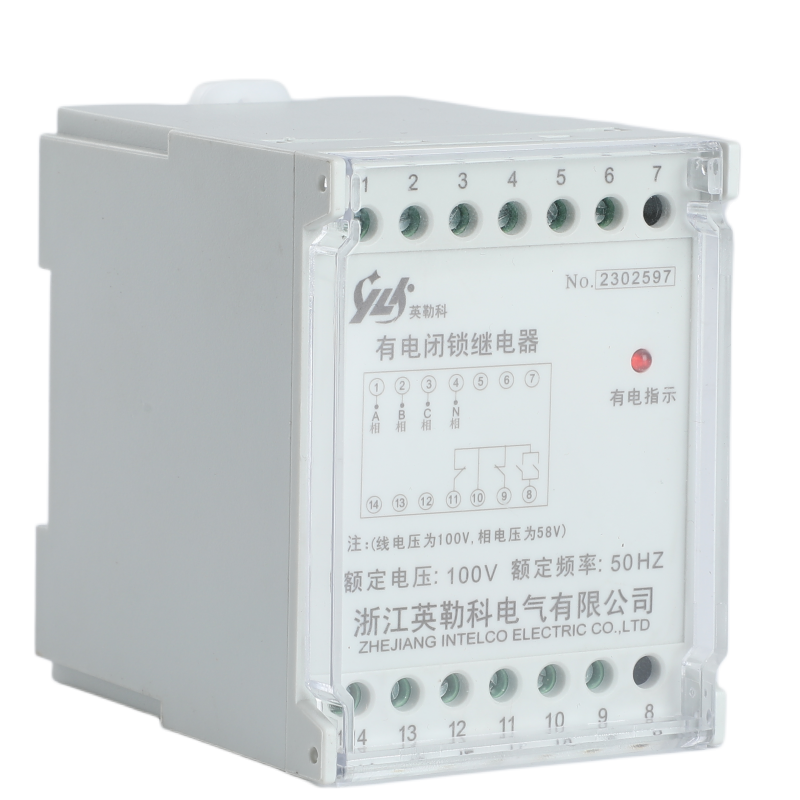

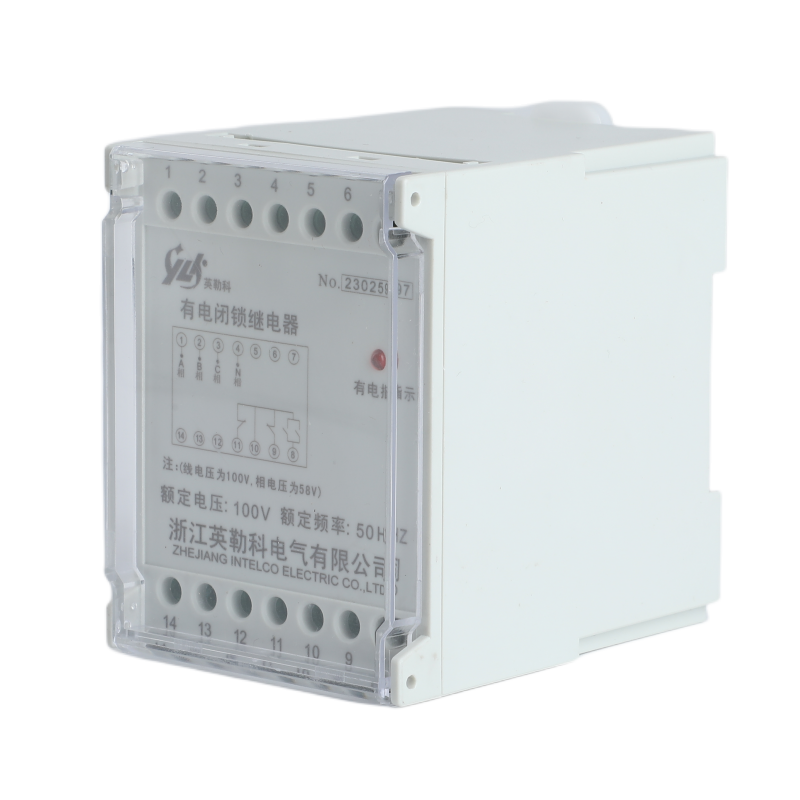

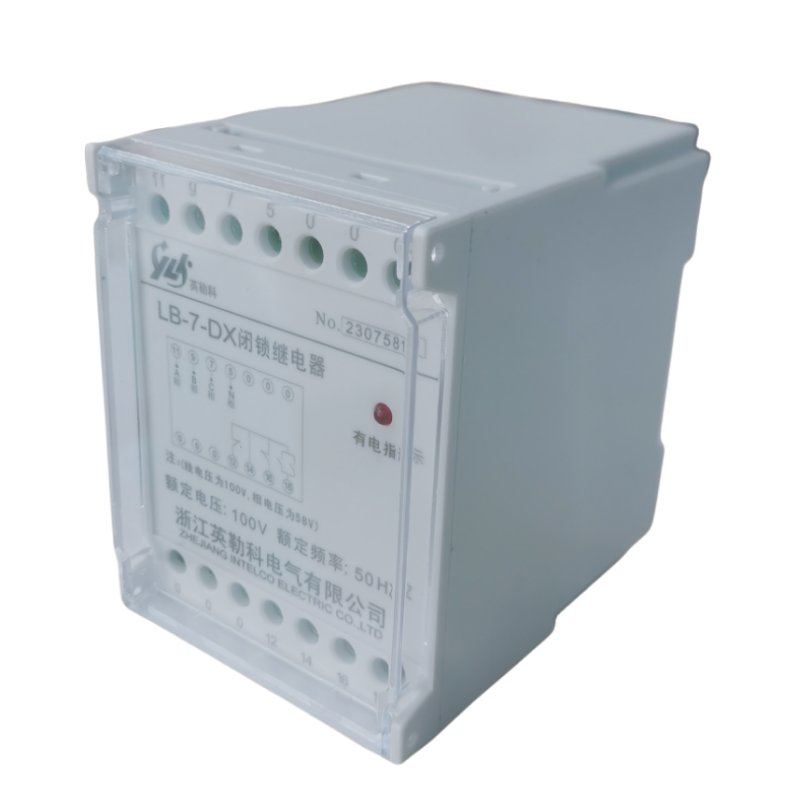

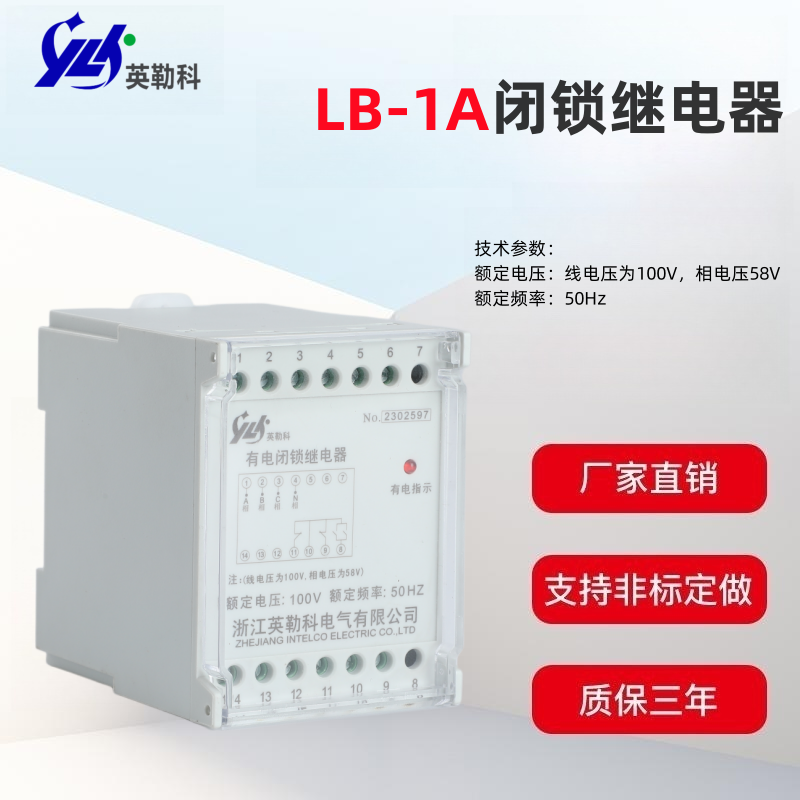

电压回路断相闭锁继电器

一、产品概述及用途

   LB-1A型电压回路断相闭锁继电器是用于当交流回路断线而可能引起继电器保护误动作对保护进行闭锁。

二、主要技术参数

  1.额定电压:100V额定频率:50HZ

  2.加对称三相线电压100V(相电压为58V)时,动作执行元件线圈中流过的电流不小于其动作电流的3倍.

  3.加对称线电压100V时,执行元件动作时间不大于15mS。

  4.在额定电压(线电压100V,相电压58V)下，每相功率消耗不大于5VA。

  5.触点容量:5A,250V

  6.所有电路对外壳的绝缘应能耐受2KV.50HZ历时1min的试验，而无击穿或闪络现象。

调整和校验

  1.在端子1-2-3-4脚上加上对称线电压100V(相电压为58V)时，此时转换触点的动断部分断开，动作断开时间不大于0.015S。

  2.A相，B相或C相任断一相或两相应能可靠动作。只有三相同时断电触点才返回原始无电态。

  3.面板指示灯为带电指示灯。正常情况下此灯常亮。

三、接线图



四、外形尺寸图
