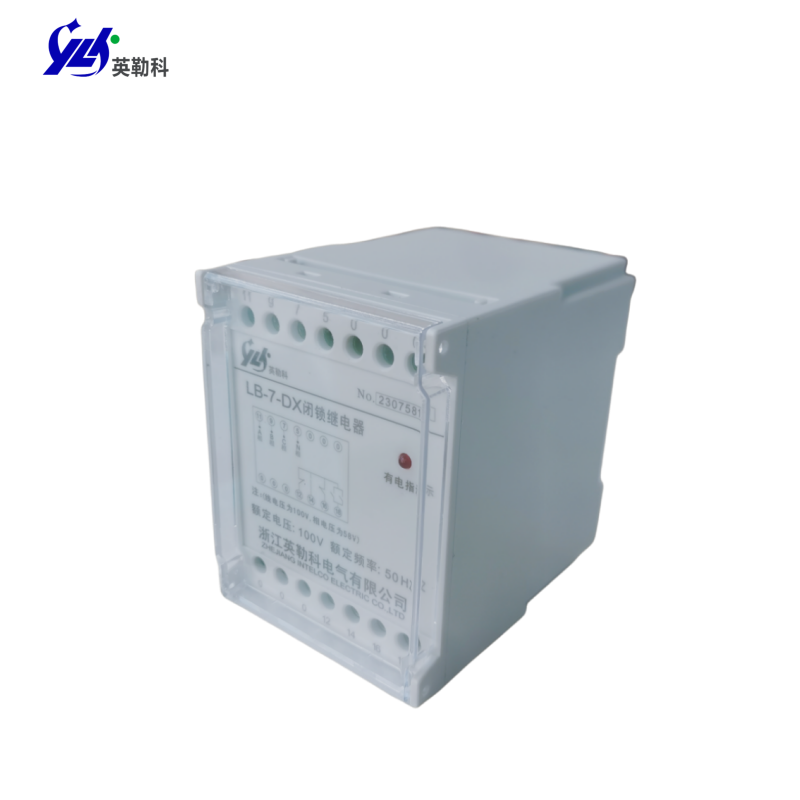

有电闭锁继电器

一、产品概述及用途



     LB-1D型闭锁继电器用于电厂和变电站内，作为高压母线合接刀闸的闭锁元件。以防止高压母线带电

时接地刀闸。

二、主要技术参数



  1.额定电压:100V额定频率:50HZ

  2.加对称三相线电压100V(相电压为58V)时,动作执行元件线圈中流过的电流不小于其动作电流的3倍.

  3.加对称线电压100V时,继电器执行元件动作时间不大于15mS。

  4.在额定电压(线电压100V,相电压58V)下，每相功率消耗不大于5VA。

  5.触点容量:5A,250V

  6.所有电路对外壳的绝缘应能耐受2KV.50HZ历时1min的试验，而无击穿或闪络现象。

调整和校验

  1.在端子1-2-3-4脚上加上对称线电压100V(相电压为58V)时，此时转换触点的动断部分断开，动作断开时间不大于0.015S。

  2.继电器A相，B相或C相任断一相或两相继电器应能可靠动作。只有三相同时断电触点才返回原始无电态。

  3.继电器面板指示灯为带电指示灯。正常情况下此灯常亮。

三、接线图



四、外形尺寸图
