产品描述：

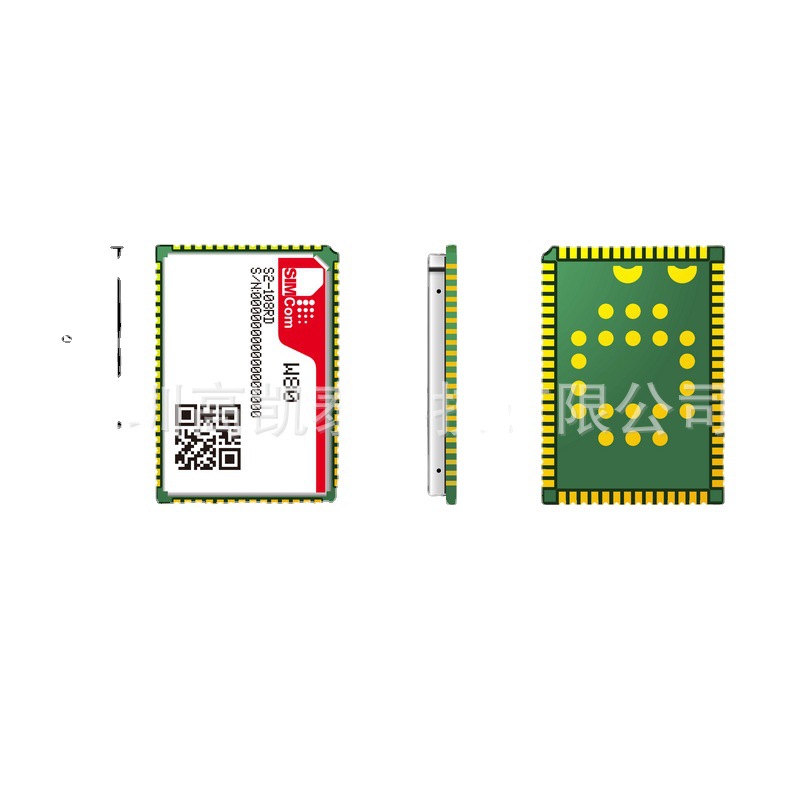

W80是一款基于高通QCA-6391芯片组的小型低功耗Wi-Fi & BT模块。该模块符合IEEE标准802.11a/b/g/n/ac/ax。

该模块集成了WLAN/BT处理器、BT基带和2.4G/5G RF收发器。它支持SIMCom 5G模块SIM8200G之间通过PCIe接口进行数据通信。

该模块可用于5G CPE、mifi、车联网、路由器等无线终端。




产品优势：

紧凑型LCC +LGA套装Wi-Fi和BT模块

支持IEEE 802.11 a/b/g/n/AC/ax标准协议

支持2.4GHz和5GHz

支持BT 5.1和BLE

支持2x2+2x2 MU-MIMO


General Features

? WLAN Frequency 2.4GHz/5GHz
? RF Supply voltage range: 3.3V ~ 4.25V, Typ: 3.8V
? Operation temperature: -40℃ ~ +85℃
? Dimensions: 17*24*2.9mm
? Weight: 2g
? WLAN Standard: IEEE802.11 a/b/g/n/ac/ax, 2x2+2x2, dual MAC
? Modulation Mode: CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
? Encryption Mode: WPA3
? Operator Mode: AP,STA
? BT Protocol: BT 5.1





Tx Power(2 x 2)

? 802.11ac/MCS9 _40： 12dBm（2GHz）
? 802.11ax/MCS11_40 ： 12dBm（2GHz）
? 802.11ac/MCS9 _80： 12dBm（5GHz）
? 802.11ax/MCS11_80 ： 12dBm（5GHz）



Rx Sensitivity (2 x 2)

? 802.11ac/1SS MCS9_40： -64.5dBm（2GHz）
? 802.11ax/1SS MCS11_40： -64dBm（2GHz）
? 802.11ac/2SS MCS9_40： -62.5dBm（2GHz）
? 802.11ax/2SS MCS11_40 ： -61.5dBm（2GHz）
? 802.11ac/1SS MCS9_80： -62dBm（5GHz）
? 802.11ax/1SS MCS11_80： -61dBm（5GHz）
? 802.11ac/2SS MCS9_80： -58.5dBm（5GHz）
? 802.11ax/2SS MCS11_80 ： -58dBm（5GHz）





Max Date Rate
? 802.11ax： 1.775Gbps(2x2+2x2)
? BT 5.1： 2Mbps


Certifications (plan)
? RoHS\REACH\CE(RED


? Interfaces

? PCIe
? WLAN_EN
? BT_EN
? UART
? GPIOs
? PCM
? Antenna x 2

* Under Development
