北斗/GPS定位模组 泰斗N303-5Q北斗GPS定位模块 北斗导航定位系统

产品描述：

• N303-5Q 模块是泰斗微电子科技有限公司推出的一款支持多卫星系统的定位 导航模块。模块内部集成了泰斗自主研发的 SOC 基带+射频一体芯片 TD1050，可支持 BDS/GPS/GLONASS/GALILEO /QZSS /SBAS，全面支持北斗三信号，可为 用户提供抗干扰强、功耗低、品质高的定位导航解决方案。
• N303-5Q 模块尺寸为 16.6mm x 12.2mm x 2.2mm，满足定位终端产品设计时 对模块体积缩减的需求。模块生产符合 IATF16949，模块可靠性测试符合 ISO 16750。模块采用 24pin 邮票孔封装，满足定位终端产品生产时对模块快速贴装的需求。
• N303-5Q 内部集成电源管理功能，内置 SAW 和 LNA。

产品特性：

• 24pin邮票孔封装，尺寸16.6mm x 12.2mm x 2.2mm
• 支持BDS B1I/B1C,GPS L1 C/A ,GLO L1OF, Gal E1频点
• 支持QZSS /SBAS
• 支持BDS/GPS/GLONASS/GALILEO的单模、双模、多模工作，并可通过指 令相互切换，默认BDS/GPS/GLO三模工作
• 支持A-GNSS辅助定位
• 具有备份电源输入接口，支持热启动
• 支持对有源天线供电，具有天线状态检测功能
• 具有干扰检测告警功能
• 拥有UART*2，I2C外围接口
• 支持外部复位
• 平均功耗最大28mA@3.3V
• 宽电压输入范围，3.0~3.6 V
• 集成度高，外围应用电路简单
• 生产流程符合IATF 16949
• 模块可靠性测试符合ISO 16750

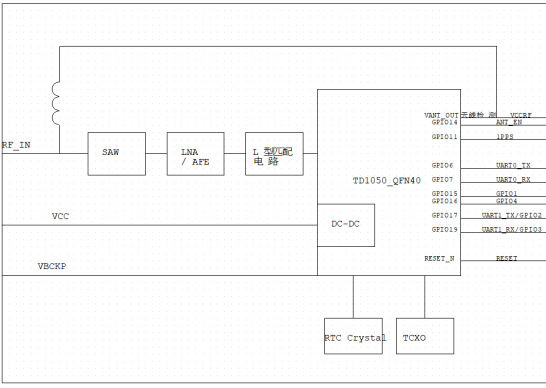

• N303-5Q 模块接收多星座信号，具备接收 BDS B1I/B1C、GPS L1C、GAL E1和 GLO L1OF 频点的能力，可进行单模、双模、三模(默认)、四模定位。模块内置 SAW 和 LNA，外部可使用有源或无源天线，当使用有源天线时，且通过模块 内部供电，可实时检测天线的状态，N303-5Q 模块接收卫星信号后，经射频信号 处理，通过捕获和跟踪、定位解算等一系列算法处理后，串口可输出 NMEA 数据 并给出 1PPS 信号。
