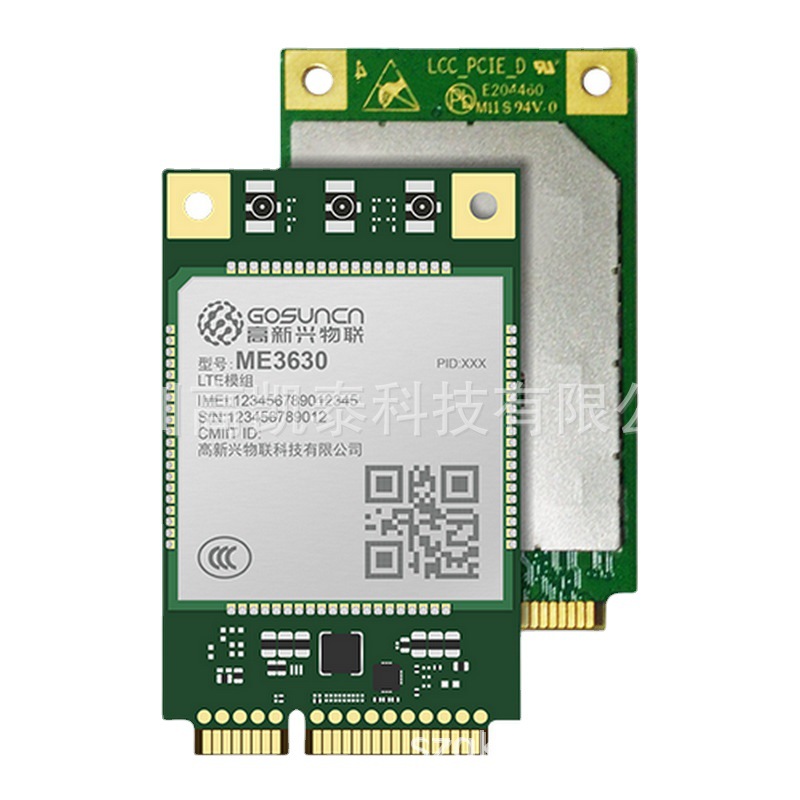

ME3630 C3B 无线通讯模块模组

厂商 ：深圳高凯泰科技有限公司

广东 深圳市
  • 主营产品：
  • 集成电路IC
  • 通讯模块
  • 通讯天线/转接线
联系电话 ：18926002066
商品详细描述

详情页(6)-恢复的_01


产品描述：

  • ME3630-W CB3 采用了高新兴物联LCC 30×30mm统一封装，并可兼容支持Mini PCIE与M.2封装。ME3630可以支持LTE TDD/LTE FDD/UMTS/TD-SCDMA/CDMA2000 1X/EV-DO/GSM七模全网通，专网版本还能够支持TD-LTE 1.4GHz/1.8GHz专网频段。
  • ME3630-W CB3支持LTE Cat.4/Cat.1速率，为行业用户提供可靠的4G数据连接。凭借紧凑封装、工业级温宽以及软硬件可靠性保障，ME3630-W可广泛应用于智能电表、车载娱乐系统、车载热点、安防信息采集、远程医疗、POS、工业路由器等多类型行业应用。
  • ME3630-W CB3与ME3630/GM500/GM510等4G模组完全兼容，用户可根据不同的需求和场景进行选择，快速推出产品。



产品优势：

  • LTE七模全网通，三网无缝衔接，支持中国电信LTE 800MHz
  • LTE Cat.4，下行速率高达150Mbps/10Mbps，速度更快，延迟更小
  • LCC邮票孔接口封装，便于调试生产
  • 小尺寸，超薄设计，适应更多场景
  • 宽温设计，可支持到-40~85℃
  • 支持低功耗和远程唤醒
  • 支持高速USB 2.0接口和UART接口
  • 支持分集天线接口
  • 支持GNSS
  • 支持FoTA
  • 支持OpenLinux

基本属性

* LCC Form Factor (80 pins)

* Pin-to-Pin with LCC 30*30

* Dimensions: 30mm × 30mm× 2.3mm

* Weight: About 4.0g

* Frequency Band :

--LTE FDD/LTE TDD/WCDMA/TD-SCDMA/GSM/CDMA

* GNSS(Optional)



电气及灵敏度

* Transmit Power:

--LTE: 23 ±2.7dBm (Power Class 3)

--WCDMA : 24 +1/-3dBm (Power Class 3)

--TD-SCDMA : 24 +1/-3dBm

--GSM900 : 33±2dBm (Power Class 4)

--GSM1800: 30±2dBm (Power Class 1)

--CDMA:24 ±1dBm @ All up bits

* Receiving sensitivity:

--Rx Diversity

* Power Supply :

--3.4V -- 4.2V(3.8V is recommended)



环境适应性

* Operation temperature: -30°C to +75°C

--Extreme Operating temperature: -40°C to +85°C

* Storage temperature: -40°C to +85°C

* Humidity: 5%~ 95%



频段信息：

* C3C/C3B

1.LTE FDD: B1,B3,B5,B8

2.LTE TDD: B38,B39,B40,B41

3.WCDMA: B1,B5,B8

4.TD SCDMA: B34,B39

5.GSM: B3,B8

6.CDMA EVDO/ 1x: BC0



数据特性

* LTE FDD

--Uplink 50Mbps / Downlink 150 Mbps

* TD-LTE

--Uplink30Mbps / Downlink 112Mbps

* WCDMA

--Uplink 5.76Mbps / Downlink 42Mbps

* TD-SCDMA

--Uplink 2.2Mbps / Downlink 2.8Mbps

* EDGE (Multi-slot Class 12)

--Uplink 236.8 kbps / Downlink 236.8 kbps

* GPRS (Multi-slot Class 10)

--Uplink 85.6 kbps / Downlink 85.6 kbps

* CDMA2000 EVDO

--Uplink 1.8Mbps / Downlink 3.1Mbps

* CDMA2000 1X

--Uplink 153.6 kbps / Downlink 153.6 kbps



模块接口

* USB 2.0 High speed (480 Mbps)

* UART1(8-wires)

* UART2(2-wires)

* SIM interface (1.8/3.0V)

* SPI

* I2C

* Antenna (RF PAD for Primary, Diversity and GPS)

* LED indication

* Reset & Power-on

* WAKE-IN & WAKE-OUT

* SDIO(Optional)

* GPIO

* ADC

* SGMII



应用功能

* Support embedded TCP & UDP protocols
* Support protocols PAP and CHAP used for PPP connection
* USB Selective Suspend & Remote wakeup
* RAS /ECM/NDIS
* Control Via AT Commands according to 3GPP TS27.005, 27.007
 and ZTEWelink extended AT commands



短信特性

* Support Text and PDU mode

* Point to point MO and MT

* SMS Status Report

* SMS centre address setting

* Management of SMS

* OpenLinux



驱动&工具

* Drivers

--Windows XP, Vista, 7 , 8, Win CE, Windows Mobile

--Linux

--Android

* Diag-log Tool

* Firmware Update Tool

* Windows: XP/7/8/10

* Android: 2.3/4.X/5.X/6.X/7.X/8.X

* Linux: 2.6.10 and later

* WinCE: Optional


详情页(6)-恢复的_03
